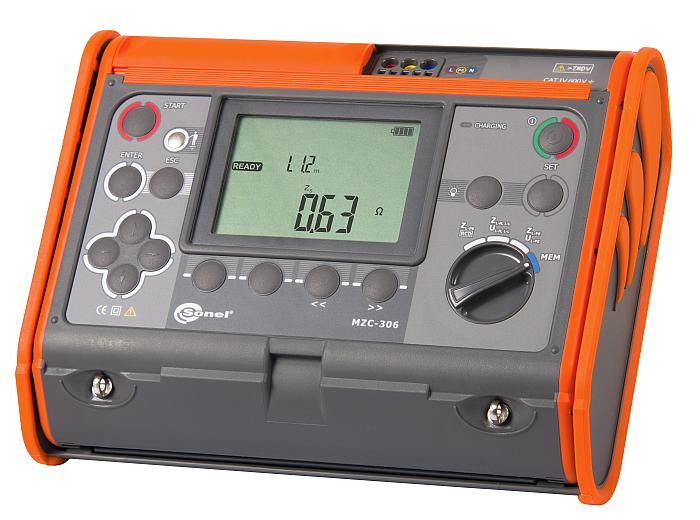

Miernik impedancji pętli zwarcia MZC-306 z certyfikatem kalibracji
Miernik impedancji pętli zwarcia umożliwiający pomiary w sieciach o bardzo szerokim zakresie napięć (100…750 V) – umożliwia również pomiary w instalacjach przemysłowych 400/690 V. Rozdzielczość wyniku pomiaru wynosi 0,01 Ω (również podczas pomiarów w sieciach zabezpieczonych wyłącznikami RCD).
Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.
Dane techniczne
Pomiar impedancji pętli zwarcia (ZL-PE oraz ZL-N, L-L)
Zakres pomiarowy wg IEC61557 dla przewodów 1,2 m: 0,13…1999 Ω, dla wtyczki Uni-Schuko 0,25…1999 Ω
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(5% w.m. + 3 cyfr) |
20,0…199,9 Ω | 0,1 Ω | ±(4% w.m. + 3 cyfr) |
200…1999 Ω | 1 Ω |
- napięcia nominalne sieci: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V oraz 400/690,
- zakres napięć dla pomiaru pętli: 100…440 V dla ZL-PE, ZL-N, 100…750 V dla ZL-L,
- pomiar dużym prądem (max. 30 A),
- częstotliwość pracy 45…65 Hz,
- kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej (dotyczy ZL-PE),
- pomiar odbywa się również przy zamienionych przewodach L i N,
- pomiar składowej rezystancyjnej i reaktancyjnej,
- obliczanie prądu zwarciowego.
Pomiar impedancji pętli zwarcia (ZL-PE RCD)
Zakres pomiarowy wg IEC61557 dla przewodów 1,2 m: 0,43…1999 Ω,dla wtyczki Uni-Schuko: 0,50…1999 Ω
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(6% w.m. + 10 cyfr) |
20,0…199,9 Ω | 0,1 Ω | ±(6% w.m. + 5 cyfr) |
200…1999 Ω | 1 Ω |
- roboczy zakres napięć dla pomiaru pętli: 100…440 V
- napięcia nominalne sieci: 110 V, 115 V, 127 V, 220 V, 230 V, 240 V, 290 V, 400 V,
- kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej,
- pomiar odbywa się rownież przy zamienionych przewodach L i N,
- pomiar składowej rezystancyjnej i reaktancyjnej,
- obliczanie prądu zwarciowego.
Pomiar napięć
Zakres | Rozdzielczość | Błąd podstawowy |
0,0 V…249,9 V | 0,1 V | ±(2% w.m. + 4 cyfry) |
250 V…750 V | 1 V | ±(2% w.m. + 2 cyfry) |
- pomiar dostępny dla każdej funkcji pomiaru pętli zwarcia (ZL-PE, ZL-PE RCD oraz ZL-N,L-L),
- częstotliwość pracy 45…65 Hz,
- przekroczenie zakresu sygnalizowane sygnałem dźwiękowym.
Bezpieczeństwo elektryczne:
- rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 – 1
- przewody pomiarowe: PN-EN 61010 – 2-031
- kategoria pomiarowa: CAT IV 600 V (CAT III 1000 V)
- stopień ochrony obudowy: IP54
Pozostałe dane techniczne:
- zasilanie miernika: pakiet akumulatorów lub baterii alkalicznych (4 x 1,5 V LR14)
- wydajność akumulatorów lub baterii alkalicznych: min. 5000 pomiarów
- wbudowana ładowarka: tak,
- funkcja automatycznego wyłączenia (auto-off)
- złącze komunikacyjne: USB
- pamięć: 10 banków po 99 rekordów
- wyświetlacz: podświetlany LED
- wymiary: 288 x 230×75 mm
- masa: ok. 2 kg
Nominalne warunki użytkowania:
- temperatura pracy: 0…+45°C
- temperatura przechowywania: -20…60°C
- wilgotność: 20 – 80%
Przyrząd spełnia wymagania EMC.
