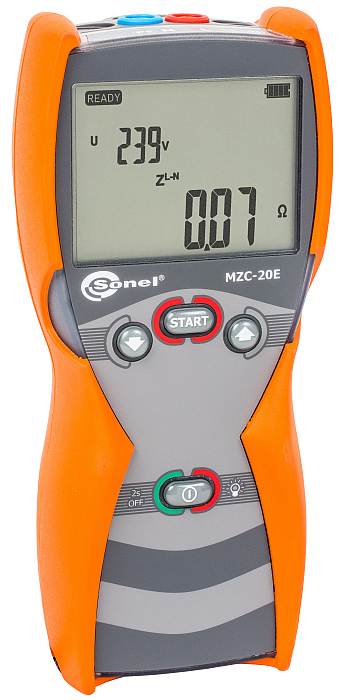

Miernik impedancji pętli zwarcia MZC-20E z certyfikatem kalibracji
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeńMiernik dedykowany dla instalatorów, pomiarowców wykonujących usługi w budynkach jedno i wielorodzinnych, biurowcach, zakładach przemysłowych i wszystkich innych, które są wyposażone w instalację elektryczna niskiego napięcia. Miernik również przeznaczony dla służb elektrycznego utrzymania ruchu.
Dane techniczne
Pomiar impedancji pętli zwarcia ZS w zakresie od 0,24…200 Ω
Prąd zwarciowy IK : 0,115÷1769 A (Un =230 V)
Pomiar napięcia AC: 0÷440 V
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(2,5% w.m. + 5 cyfr) |
20,0…199,9 Ω | 0,1 Ω | ±(2,5% w.m. + 3 cyfr) |
100…200 Ω | 1 Ω | ±(3% w.m. + 3 cyfr) |
- Napięcie nominalne pracy UnL-N / UnL-L : 220/380V, 230/400V, 240/415V
- Zakres roboczy napięć: 180…270V (dla ZL-PE i ZL-N ) oraz 180…440V (dla ZL-L )
- Częstotliwość nominalna sieci fn : 50Hz, 60Hz
- Zakres roboczy częstotliwości: 45…65Hz
- Maksymalny prąd pomiarowy: 15,3 A dla 230 V (10ms) oraz 26,7 A dla 400 V (10ms)
Wskazania rezystancji pętli zwarcia RS i reaktancji XS pętli zwarcia
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…9,99 Ω | 0,01 Ω | ±(5% w.m. + 5 cyfr) wartości ZS |
Obliczane i wyświetlane dla wartości ZS
Wskazania prądu zwarciowego IK
Zakresy pomiarowe wg IEC 61557 można wyliczyć z zakresów pomiarowych ZS i napięć nominalnych.
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
1,15…9,99 A | 0,01 A | Obliczana na podstawie niepewności dla pętli zwarcia |
10,0…99,9 A | 0,1 A | |
100…999 A | 1 A | |
1,00…9,99 kA | 0,01 kA | |
10,0…40,0 kA | 0,1 kA |
Pomiar impedancji pętli zwarcia ZS
Przewód pomiarowy | Zakres pomiarowy ZS |
1,2m | 0,24…200 Ω |
5m | 0,26…200 Ω |
10m | 0,28…200 Ω |
20m | 0,35…200 Ω |
Pomiar napięć
Zakresy wyświetlania | Rozdzielczość | Błąd podstawowy |
0…440 V | 1 V | ±(2,5% w.m. + 2 cyfry) |
Bezpieczeństwo elektryczne:
- rodzaj izolacji: podwójna, wg PN-EN 61010-1 i IEC 61557
- kategoria pomiarowa: III 300 V wg PN-EN 61010-1
- stopień ochrony obudowy wg PN-EN 60529: IP67
Pozostałe dane techniczne:
- zasilanie miernika: baterie alkaliczne LR6 lub akumulatory NiMH rozmiar AA (4 szt.)
- wymiary: 220x98x58 mm
- masa miernika z pakietem baterii: 509g
- temperatura przechowywania: -20…+70oC
- temperatura pracy: -10…+50oC
- wilgotność: 20…80%
- temperatura odniesienia: +23 ± 2oC
- wilgotność odniesienia: 40…60%
- wysokość n.p.m.: < 2000m
- czas do Auto-OFF: max. 900 sekund
- ilość pomiarów Z (dla akumulatorów): >5000 (2 pomiary/minutę)
- wyświetlacz LCD segmentowy
- standard jakości opracowanie, projekt i produkcja zgodnie z ISO 9001
- przyrząd spełnia wymagania normy IEC 61557
- przyrząd spełnia normy PN-EN 61326-1:2006 i PN-EN 61326-2-2:2006
