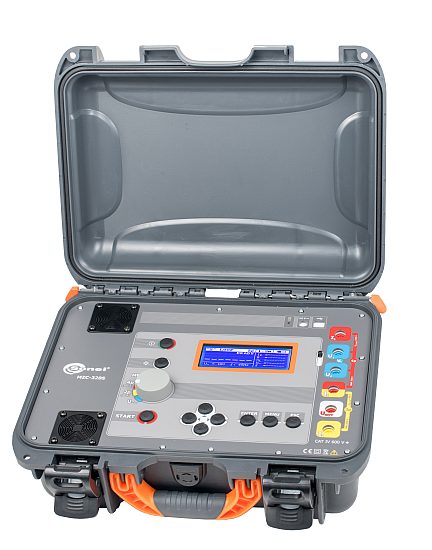

Silnoprądowy miernik impedancji pętli zwarcia z certyfikatem kalibracji MZC-320S
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeń„Mierz, nie czekaj !” Przy wielokrotnym pomiarze Z, wysoce wydajmy system wentylacji znacząco redukuje czas chłodzenia rezystora zwarciowego.
W standardzie akcesoria do pomiaru dużych prądów
- Pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1 mΩ) prądem rzędu 130 A przy 230 V; maksymalnie 300 A przy 550 V lub pomiary prądem rzędu 24 A przy 230 V, maksymalnie 30 A przy 550 V (z rozdzielczością 0,01 Ω)
- pomiary w sieciach o napięciach znamionowych: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V i 290/500 V o częstotliwościach 45…65 Hz,
- możliwość pomiaru w obwodzie zwarciowym: faza-faza, faza-ochronny, faza-neutralny,
- rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego,
- możliwość zmiany długości przewodów pomiarowych,
- metoda czteroprzewodowa, brak konieczności kalibracji przewodów (pomiar maksymalnym prądem 300 A).
- Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1 kΩ).
- Pomiar napięć przemiennych 0…550 V.
- Pamięć 990 wyników pomiaru z możliwością ich przesłania do komputera PC.
- Transmisja danych po USB.
- Przyrząd spełnia wymagania normy PN-EN 61557.
Dane techniczne
Pomiar napięć (True RMS)
Zakresy wyświetlania | Rozdzielczość | Błąd podstawowy |
0…550 V | 1 V | ±(2% w.m. + 2 cyfry) |
- zakres częstotliwości: DC, 45…65 Hz
- impedancja wejściowa woltomierza: >200 kΩ
Pomiar częstotliwości (dla napięć w zakresie 95…550 V)
Zakresy wyświetlania | Rozdzielczość | Błąd podstawowy |
45,0…65,0 Hz | 0,1 Hz | ±(0,1% w.m. + 1 cyfra) |
Pomiar parametrów pętli zwarcia dużym prądem (4p, Imax=300 A)
Silnoprądowy pomiar impedancji pętli zwarcia ZS:
zakres pomiarowy wg PN-EN 61557: 7,2 mΩ…1999 mΩ
Zakresy wyświetlania | Rozdzielczość | Błąd podstawowy |
0…199,9 mΩ | 0,1 mΩ | ±(2% w.m. + 2 mΩ) |
200…1999 mΩ | 1 mΩ |
Zakresy wyświetlania rezystancji RS i reaktancji XS pętli zwarcia
Zakresy wyświetlania | Rozdzielczość | Błąd podstawowy |
0…199,9 mΩ | 0,1 mΩ | ±(2% w.m. + 2 mΩ) wskazania impedancji dla danego pomiaru |
200…1999 mΩ | 1 mΩ |
Wskazania prądu zwarciowego
Zakres pomiarowy wg PN-EN 61557:
- dla Un = 230 V 115,0 A…32,0 kA
- dla Un = 400 V 200 A…55,7 kA
- dla Un = 500 V 250 A…69,4 kA
Zakresy wyświetlania | Rozdzielczość | Błąd podstawowy |
115,0…199,9 A | 0,1 A | Obliczany na podstawie błędu dla pętli zwarcia |
200…1999 A | 1 A | |
2,00…19,99 kA | 0,01 kA | |
20,0…199,9 kA | 0,1 kA | |
200 kA…* | 1 kA |
* 230 kA dla UL-N
400 kA dla UL-L
Pomiar parametrów pętli zwarcia prądem standardowym (2p, Imax=30 A)
Pomiar napięcia dotykowego UST i rażeniowego UT
Zakres | Rozdzielczość | Błąd podstawowy |
0…100 V | 1 V | ±(10% w.m. + 2 cyfry) |
Pomiar impedancji pętli zwarcia ZS:
zakres pomiarowy wg PN-EN 61557: 0,13 Ω…199,9 Ω dla przewodów 1,2 m
Zakresy wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(2% w.m. + 3 cyfry) |
20,0…199,9 Ω | 0,1 Ω | ±(3% w.m. + 3 cyfra) |
Pomiar rezystancji RS i reaktancji XS pętli zwarcia
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(2% w.m. + 3 cyfry) wskazania impedancji dla danego pomiaru |
20,0…199,9 Ω | 0,1 Ω | ±(3% w.m. + 3 cyfry) wskazania impedancji dla danego pomiaru |
Wskazania prądu zwarciowego
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
1,150…1,999 A | 0,001 A | Obliczany na podstawie błędu dla pętli zwarcia |
2,00…19,99 A | 0,01 A | |
20,0…199,9 A | 0,1 A | |
200…1999 A | 1 A | |
2,00…19,99 kA | 0,01 kA | |
20,0…40,0 kA | 0,1 kA |
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Bezpieczeństwo elektryczne:
- rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557;
- kategoria pomiarowa: IV 600 V wg PN-EN 61010-1;
- stopień ochrony obudowy wg PN-EN 60529: IP20 (IP67 przy zamkniętej obudowie).
Pozostałe dane techniczne:
- zasilanie miernika: wbudowany akumulator Li-Ion 7,2 V/8,8 Ah;
- rezystor ograniczający prąd:
- dla pomiaru 4p: 1,8 Ω;
- dla pomiaru 2p: 9,4 Ω dla U≤253 V, 19 Ω dla U>253 V;
- ilość pomiarów pętli zwarcia: min. 2000 (4/min.);
- współczynnik temperaturowy:±0,1% wartości mierzonej /°C;
- wymiary: 390 mm x 310 mm x 170 mm;
- waga: 6,6 kg.
Nominalne warunki użytkowania:
- temperatura pracy: 0…+40 °C.
