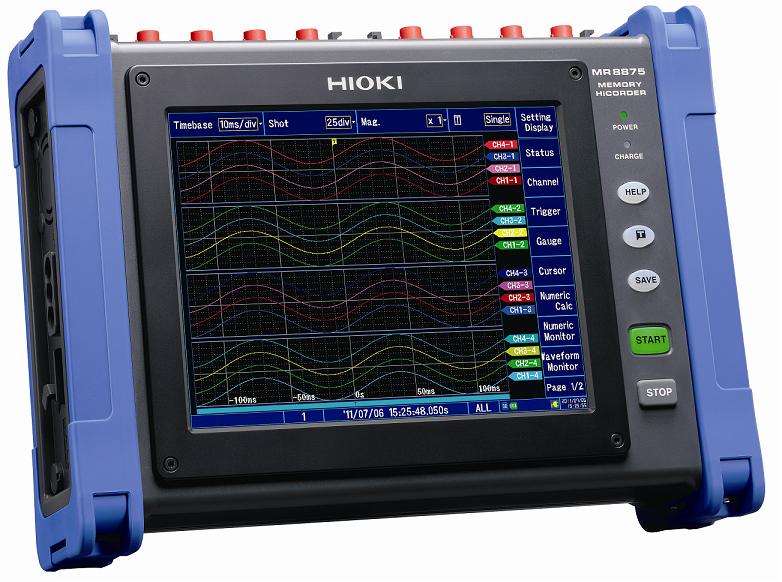

HIOKI MR8875 Rejestrator oscyloskopowy

HIOKI MR8875 Rejestrator oscyloskopowy

Produkt dostępny na zamówienie

Kategoria: rejestratory oscyloskopowe
Producent: Hioki

Chcesz dowiedzieć się o aktualnej cenie produktu?

Zadzwoń: +48 501 457 442 lub napisz: metris@metris.pl

Dodaj do listy życzeń
SKU: MR8875 Kategoria:

Odporny na wibracje i ekstremalne temperatury, idealny do testowania pojazdów samochodowych i testów drogowych
Przenośny, na tyle mały, że można go trzymać jedną ręką
• 16 kanałów analogowych (maksymalnie, gdy używa się MR8902) + 8 kanałów logicznych + 2 kanały impulsowe
• Wszystkie moduły analogowe są od siebie odizolowane i od masy rejestratora
• 4 sloty na moduły kanałów
• Wymienne moduły kanałów (oferowane jako opcja):
– MR8901: analogowy, 2 kanały, od 100 mV do 200 V w.p.
– MR8902: napięcie/temperatura, 15 kanałów, od 10 mV do 100 V w.p./od 200 °C do 2000 °C w.p.
– MR8903: tensometryczny, 4 kanały, od 400 µε do 20000 µε w.p.
– MR8904: 2 porty CAN
– MR8905: moduł analogowy, wysokonapięciowy: 2 kanały, zakres pomiaru od 10 V w.p. do 1000 V w.p., rozdzielczość 400 µV – do obserwowania przebiegów wartości chwilowej i przebiegów wartości skutecznej, do pracy w otoczeniu o kategorii III (600 V) i II (1000 V) (w.p. = wartość pełnozakresowa)
maksymalne napięcie wejściowe: 1000 V DC/700 V AC
najszybsze próbkowanie: 500 kSa/s
rozdzielczość przetwornika a/c: 16 bit
pasmo: od DC do 100 kHz
zakresy pomiarowe: od 500 mV/dz do 50 V/dz (od 10 V w.p. do 1000 V w.p.
poziom przebieg/wartość skuteczna: przełączanie
• Rozdzielczość 16-bitowa (przy zastosowaniu np. modułu analogowego MR8901)
• Rejestracja mieszana, wielokanałowa
• Zakres pomiaru:
– od 5 mV/dz do 10 V/dz,
– 11 podzakresów,
– rozdzielczość: 1/1250 zakresu, (gdy używa się modułu MR8901)
• Maksymalne napięcie znamionowe:
– 150 V DC – między wyprowadzeniami,
– 100 V AC, DC – gdy używa się modułu MR8901
• Oś czasu:
– od 200 µs/dz od 5 min/dz,
– 21 podzakresów,
– okres próbkowania: 1/100 podzakresu
– możliwość zewnętrznego próbkowania
• Maks. szybkość próbkowania:
Gdy używa się modułu MR8901:
– 500 kSa/s (okres 2 µs, jednocześnie wszystkie kanały)
Gdy używa się modułu MR8902:
– 10 ms (w trakcie każdego odstęu czasowego rejestracji wszystkie kanały są skanowane z dużą szybkością)
Gdy używa się modułu MR8903:
– 200 kSa/s (okres 5 µs, jednocześnie wszystkie kanały)
Zewnętrzne próbkowanie: 200 kSa/s (okres 5µs)
• Pasmo pomiaru: od DC do 100 kHz (-3 dB), gdy używa się modułu MR8901
• Funkcje pomiarowe: funkcja rejestracji z dużą szybkością
• Pamięć wewnętrzna : 32 megasłów,
– brak możliwości rozszerzenia pamięci,
– 8 megasłów na każde wejście,
Uwaga: 1 słowo = 2 bajty, czyli 32 megasłów = 64 MB
• Pamięć zewnętrzna: kart pamięci SD, pamięci przenośnych USB 2.0
• Zapis w czasie rzeczywistym na karcie SD
• Ekran: TFT-SVGA 8,4″, kolorowy (800 na 600 punktów)
• Interfejsy:
– LAN: 100BASE-TX DHCP, obsługa DND, serwer/klient FTP, serwer WEB, wysyłanie e-maili, sterowanie rozkazami)
– USB: zgodność z USB 2.0, gniazdo mini-B x 1 (ustawianie/pomiar za pomocą rozkazów komunikacyjnych, lub przesyłanie plików z karty SD do komputera)
• Zasilanie:
– Z1002: zewnętrzny zasilacz sieciowy, Uwe = 100 – 240 V AC, 56 VA
– Z100: pakiet akumulatorów, 7,2 V DC, 36 VA, czas pracy ciągłej: 1 h (przy włączonym podświetleniu); ładuje się, gdy zainstalowany, czas ładowania 3 h
– zewnętrzne zasilanie DC: od 10 do 28 V DC, 56 VA
• Wymiary: 298x224x84 mm
• Masa:
– 2,4 kg – bez modułów wejściowych i pakietu akumulatorów Z1003,
– 3,47 kg – z modułami MR8901 (4 szt.) i pakietem akumulatorów Z1003)
• Akcesoria fabryczne: zasilacz sieciowy Z1002, osłona ochronna, przewód USB, pasek na ramię, CD z programem użytkowym (WaveWiewer – do przeglądania przebiegów, tablica z rozkazami komunikacyjnymi, edytor CAN), instrukcja obsługi, przewodnik po pomiarach
Uwaga: Rejestrator nie może pracować samodzielnie, trzeba go wyposażyć w opcjonalne moduły.
