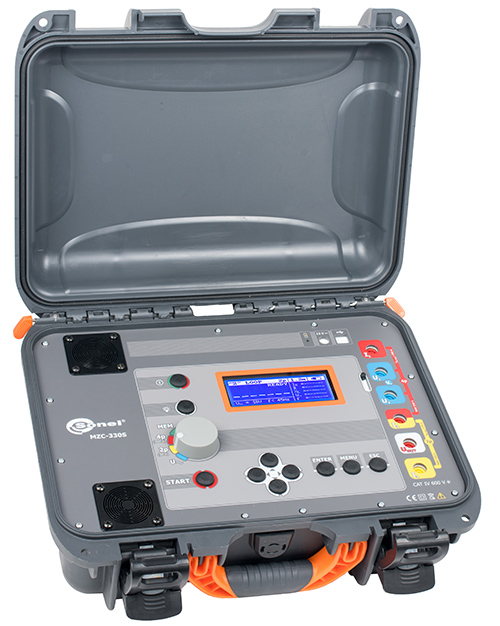

Silnoprądowy miernik impedancji pętli zwarcia z certyfikatem kalibracji MZC-330S

Silnoprądowy miernik impedancji pętli zwarcia z certyfikatem kalibracji MZC-330S

Produkt dostępny na zamówienie

12080,00
9821,14  netto
Kategoria: mierniki pętli zwarcia
Producent: Sonel

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: WMPLMZC330 Kategoria:

„Mierz, nie czekaj !” Przy wielokrotnym pomiarze Z, wysoce wydajmy system wentylacji znacząco redukuje czas chłodzenia rezystora zwarciowego.
W standardzie akcesoria do pomiaru dużych prądów

  • Pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1 mΩ) prądem rzędu 130 A przy 230 V; maksymalnie 300 A przy 750 V lub pomiary prądem rzędu 24 A przy 230 V, maksymalnie 40 A przy 750 V (z rozdzielczością 0,01 Ω)
    • pomiary w sieciach o napięciach znamionowych: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V i 400/690 V o częstotliwościach 45…65 Hz,
    • możliwość pomiaru w obwodzie zwarciowym: faza-faza, faza-ochronny, faza-neutralny,
    • rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego,
    • możliwość zmiany długości przewodów pomiarowych,
    • metoda czteroprzewodowa, brak konieczności kalibracji przewodów (pomiar maksymalnym prądem 300 A).
  • Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1 kΩ).
  • Pomiar napięć przemiennych 0…750 V.
  • Pamięć 990 wyników pomiaru z możliwością ich przesłania do komputera PC.
  • Transmisja danych po USB.
  • Przyrząd spełnia wymagania normy PN-EN 61557.

Dane techniczne

Pomiar napięć (True RMS)

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
0…750 V 1 V ±(2% w.m. + 2 cyfry)
  • zakres częstotliwości: DC, 45…65 Hz
  • impedancja wejściowa woltomierza: >200 kΩ

Pomiar częstotliwości (dla napięć w zakresie 97…750 V)

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
45,0…65,0 Hz 0,1 Hz ±(0,1% w.m. + 1 cyfra)

Pomiar parametrów pętli zwarcia dużym prądem (4p, Imax=300 A)

Silnoprądowy pomiar impedancji pętli zwarcia ZS:
zakres pomiarowy wg PN-EN 61557: 7,2 mΩ…1999 mΩ

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
0…199,9 mΩ 0,1 mΩ ±(2% w.m. + 2 mΩ)
200…1999 mΩ 1 mΩ

Zakresy wyświetlania rezystancji RS i reaktancji XS pętli zwarcia

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
0…199,9 mΩ 0,1 mΩ ±(2% w.m. + 2 mΩ)
wskazania impedancji
dla danego pomiaru
200…1999 mΩ 1 mΩ

Wskazania prądu zwarciowego
Zakres pomiarowy wg PN-EN 61557:

  • dla Un = 230 V 115,0 A…32,0 kA
  • dla Un = 400 V 200 A…55,7 kA
  • dla Un = 500 V 250 A…69,4 kA
  • dla Un = 690 V 345 A…95,8 kA
Zakresy wyświetlania Rozdzielczość Błąd podstawowy
115,0…199,9 A 0,1 A Obliczany na
podstawie błędu
dla pętli zwarcia
200…1999 A 1 A
2,00…19,99 kA 0,01 kA
20,0…199,9 kA 0,1 kA
200 kA…* 1 kA

* 230 kA dla UL-N
400 kA dla UL-L

Pomiar parametrów pętli zwarcia prądem standardowym (2p, Imax=40 A)

Pomiar napięcia dotykowego UST i rażeniowego UT

Zakres Rozdzielczość Błąd podstawowy
0…100 V 1 V ±(10% w.m. + 2 cyfry)

Pomiar impedancji pętli zwarcia ZS:
zakres pomiarowy wg PN-EN 61557: 0,13 Ω…199,9 Ω dla przewodów 1,2 m

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
0,00…19,99 Ω 0,01 Ω ±(2% w.m. + 3 cyfry)
20,0…199,9 Ω 0,1 Ω ±(3% w.m. + 3 cyfra)

Pomiar rezystancji RS i reaktancji XS pętli zwarcia

Zakres wyświetlania Rozdzielczość Błąd podstawowy
0,00…19,99 Ω 0,01 Ω ±(2% w.m. + 3 cyfry)
wskazania impedancji dla
danego pomiaru
20,0…199,9 Ω 0,1 Ω ±(3% w.m. + 3 cyfry)
wskazania impedancji dla
danego pomiaru

Wskazania prądu zwarciowego

Zakres wyświetlania Rozdzielczość Błąd podstawowy
1,150…1,999 A 0,001 A Obliczany na
podstawie błędu
dla pętli zwarcia
2,00…19,99 A 0,01 A
20,0…199,9 A 0,1 A
200…1999 A 1 A
2,00…19,99 kA 0,01 kA
20,0…40,0 kA 0,1 kA

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Bezpieczeństwo elektryczne:

  • rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557;
  • kategoria pomiarowa: IV 600 V wg PN-EN 61010-1;
  • stopień ochrony obudowy wg PN-EN 60529: IP20 (IP67 przy zamkniętej obudowie).

Pozostałe dane techniczne:

  • zasilanie miernika: wbudowany akumulator Li-Ion 7,2 V/8,8 Ah;
  • rezystor ograniczający prąd:
    • dla pomiaru 4p: 1,8 Ω dla U≤550 V; 2,5 Ω dla U>550 V
    • dla pomiaru 2p: 9,4 Ω dla U≤253 V, 19 Ω dla U>253 V;
  • ilość pomiarów pętli zwarcia: min. 2000 (4/min.);
  • współczynnik temperaturowy:±0,1% wartości mierzonej /°C;
  • wymiary: 390 mm x 310 mm x 170 mm;
  • waga: 6,6 kg.

Nominalne warunki użytkowania:

  • temperatura pracy: 0…+40 °C.
