tablica DB-1 z deklaracją sprawdzenia
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie

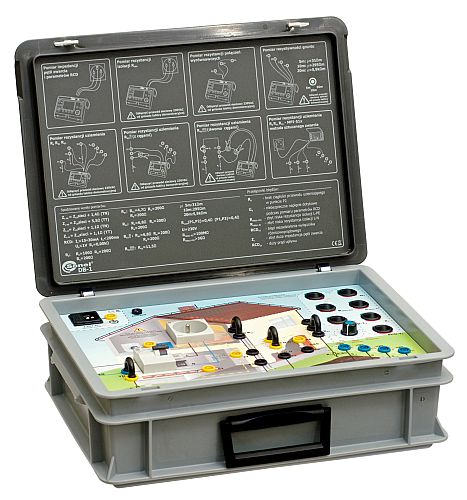

Dodaj do listy życzeńTablica, pozwalająca na symulację pomiarów elektrycznych oraz uszkodzeń i nieprawidłowości w obwodach. Pozwala na prezentację pomiarów impedancji pętli zwarciowej, parametrów wyłącznika RCD, rezystancji izolacji, ciągłości połączeń ochronnych i wyrównawczych. Unikatową cechą jest możliwość prezentowania pomiarów uziemienia zarówno metodami technicznymi (3p, 4p), metodą techniczną z cęgami, metodą dwucęgową, ale również z wykorzystaniem przyrządu do pomiaru pętli zwarcia.
Dla każdego pomiaru można zasymulować różne warunki pracy oraz pokazać typowe błędy i nieprawidłowości występujące w rzeczywistych instalacjach odbiorczych. Konstrukcja DB-1 umożliwia jej wykorzystanie w dowolnym miejscu pod warunkiem zasilenia napięciem 230 V. Wszystkie wykonywane pomiary z użyciem DB-1 nie ingerują w żaden sposób na instalację, do której zostanie podłączona tablica demonstracyjna.
Dane techniczne
Opis tablicy
1) Gniazdo sieciowe 230 V.
2) Dodatkowe gniazdo PE.
3) Kontrolka zasilania 230 V.
4) Wyłącznik różnicowoprądowy.
5) Gniazdo pomiarowe.
6) Zwora sieci TN.
7) Zwora sieci TT.
8) Zwora uziomu RE1 (ZW RE1).
9) Zwora połączenia ekwipotencjalnego rury H2O (ZW H2O).
10) Zwora uziomu RE2 (ZW RE2).
11) Punkty pomiarowe P1, P2, P3, P4, P5.
12) Punkt pomiarowy uziomu RE1 (E1).
13) Punkt pomiarowy uziomu RE2 (E2).
14) Gniazda elektrod pomiarowych.
15) Przełączniki wyboru nieprawidłowości.
16) Przełącznik zmiany rodzaju gleby przy pomiarach rezystywności gruntu
Bezpieczeństwo elektryczne:
- rodzaj izolacji:pojedyncza, zgodnie z PN-EN 61010 – 1
- kategoria pomiarowa: II 300 V wg PN-EN 61010 – 1
- stopień ochrony obudowy wg PN-EN 60529: IP40
Nominalne warunki użytkowania:
- temperatura pracy: +10…+40°C
- temperatura przechowywania: -20…+60°C
- wilgotność: 20…80%
Pozostałe dane techniczne:
- zasilanie z sieci: 230 V
- gwarancja: 12 miesięcy
- wymiary: 405 x 300 x 140 mm
- masa urządzenia: ok. 3,6 kg
- standard jakości: opracowanie, projekt i produkcja zgodnie z ISO 9001
- zabezpieczenie: 2 x T3,14 A 250 V, lub 2xF4 A 250 V
- pobór mocy: ok. 15 mW
- rodzaj wyłącznika RCD 30 mA typ AC
- standard jakości: opracowanie, projekt i produkcja zgodnie z ISO 9001
