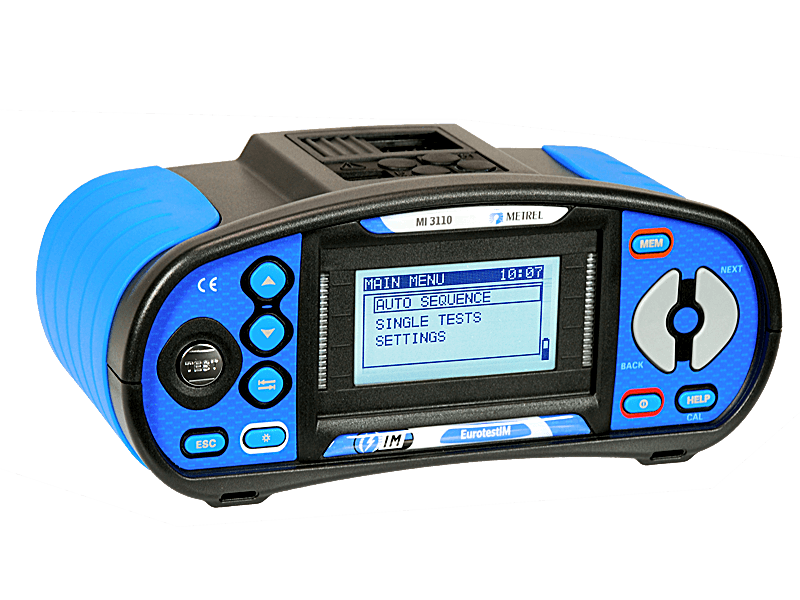

MI 3110 EurotestIM
Przyrząd dedykowany do pomiarów instalacji typu IT
MI 3110 EurotestIM to idealne narzędzie, zaprojektowane z myślą o prostym lecz wydajnym testowaniu bezpieczeństwa w zintegrowanych systemach instalacji typu IT lub mobilnych instalacji niskiego napięcia zasilanych przez generatory / agregaty prądowe. Za pomocą pojedynczej AUTO SEKWENCJI z dodatkowymi pomiarami i limitami wyników pozwala na wykonanie wszystkich niezbędnych testów specyficznych dla NN instalacji IT. Wyniki pomiarów mogą zostać szybko zapisane w urządzeniu, a następnie pobrane na komputer PC za pomocą oprogramowania EuroLink Pro dostarczanym w standardzie.
Cechy i funkcje
- Napięcie, częstotliwość, kolejność faz;
- Impedancja linii i przewidywany prąd zwarciowy (IPSC);
- Spadek napięcia;
- Pomiar pierwszego prądu uszkodzeniowego (ISFL);
- Testowanie urządzeń monitorujących stan izolacji (IMD)
Cechy kluczowe:
- Autosekwencja: Jedna, pojedyncza funkcja AUTO SEQUENCE z wprowadzonymi limitami i testami dodatkowymi gwarantującymi bezpieczeństwo integralności wszystkich parametrów zabezpieczających.
- Wskaźniki LED DOBRY/ZŁY: po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED które sygnalizują poprawność pomiaru w oparciu o wprowadzone wartości.
- Nowa sonda Commander: współpracuje z zaprojektowaną od podstaw sondą commander maksymalizującą użyteczność (m.in. ergonomiczna obudowa, obsługa przyrządu sondą)
- Monitoring online napięcia: Wykrywanie systemu IT, zakresu napięcia i równowagi napięciowej
- Pomiar ISFL: Pomiar pierwszego prądu uszkodzeniowego pomiędzy fazą 1 a 2 do PE. Szacowanie możliwości zadziałania bezpiecznika, impedancji linii oraz przewidywanego prądu zwarciowego.
- Kontrola IMD: Izolacja IMD, Upływ doziemny ELM, Kontrolowanie urządzeń monitorujących zabezpieczenia różnicowoprądowe ELM.
- Konfiguracja IMD: Wyzwalanie alarmu, test wyzwolenia i regulacja.
- PC SW Eurolink PRO: znajdujący się w standardzie program dla PC pozwala po pobieranie wyników, tworzenie struktury instalacji i wydruk protokółów.
Zastosowanie:
- Bezpieczeństwo i funkcjonowanie instalacji elektrycznych IT w przemyśle i szpitalach;
- Podłączanie agregatów prądotwórczych;
- Sprzęt pożarniczy, generatory, pompy;
- Pojazdy wojskowe i generatory;
- Pojazdy policyjne i generatory;
- Budowy i prace terenowe;
- Wozy transmisji TV / SAT;
- Bezpieczeństwo instalacji na lotniskach, halach sportowych, targach;
- Łodzie i statki;
- Kopalnie i przemysł ciężki;
- Strojenie i kalibracja urządzeń IMD;
Normy:
Funkcjonalność:
IEC/EN 61557
Pozostałe referencyjne normy pomiarowe:
IEC/EN/HD 60364-4-41
BS 7671; AS/NZ 3017;
Kompatybilność elektromagnetyczna:
IEC/EN 61326-1; IEC/EN 61326-2-2
Bezpieczeństwo:
IEC/EN 61010-1; IEC/EN 61010-2-030; IEC/EN 61010-031;
Dane techniczne
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Napięcie | 0 V … 550 V | 1 V | ±(2% w.w.* + 2 cyfry) |
Częstotliwość | 0.00 Hz … 9.99 Hz 10.0 Hz … 499.9 Hz |
0.01 Hz 0.1 Hz |
±(0.2 % w.w. + 1 cyfra) |
Kolejność faz (PN EN 61557-7) | 1.2.3 albo 3.2.1 | ||
Impedancja linii (PN EN 61557-3) | 0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω |
0.01 Ω 0.1 Ω |
±(5 % w.w. + 5 cyfr) |
Przewidywany prąd zwarciowy (IPSC) | 0.00 A … 0.99 A 1.0 A … 99.9 A 100 A … 999 A 1.00 kA … 99.99 kA 100 kA … 199 kA |
0.01 A 0.1 A 1 A 10 A 1000 A |
±(5 % w.w. + 5 cyfr) |
Pomiar pierwszego prądu uszkodzeniowego (ISFL) |
0.0 mA … 19.9 mA | 0.1 mA | ±(5 % w.w. + 3 cyfry) |
Próg wskazujący rezystancji izolacji | 5 kΩ … 640 Ω | 5 kΩ | Wartości wskazujące do 128 kroków |
Kategoria przepięciowa | CAT III / 600 V; CAT IV / 300 V | ||
Stopień ochrony | Podwójna izolacja | ||
Wymiary | 230 x 103 x 115 mm | ||
Masa | 1.1 kg |
Wyposażenie
- Miernik EurotestIM
- Przewód sieciowy – pomiarowy
- Przewód pomiarowy, 3 x 1.5 m
- Sonda pomiarowa, 3 szt. (niebieska, czarna, zielona)
- Krokodylek, 3 szt. (niebieski, czarny, zielony)
- Zasilacz + 6 baterii NiMH, typ AA
- Oprogramowanie PC EuroLink PRO
- Przewód RS232 – PS/2
- Przewód USB
- Pasek do noszenia miernika na szyi
- Miękka torba transportowa
- Skrócona instrukcja obsługi
- Instrukcja na płycie CD
- Certyfikat kalibracji
