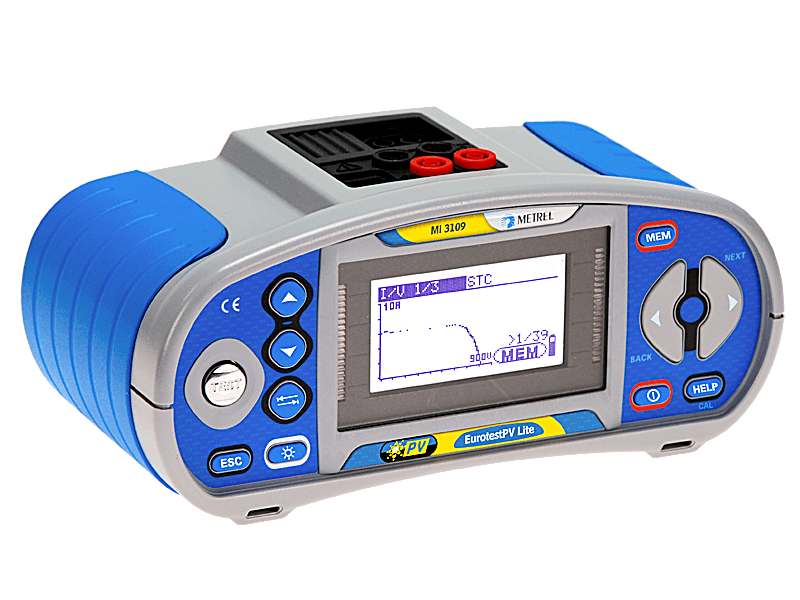

MI 3109 PS Eurotest PV Lite PS

11190,00
9097,56  netto
Kategoria: mierniki do badania instalacji fotowoltaicznych
Producent: Metrel

- +
Dodaj do listy życzeń

Wersja wyłącznie do instalacji solarnych

MI 3109 EurotestPV Lite jest testerem fotowoltaicznym (FW). Wykonuje wszystkie niezbędne pomiary wymagane przy jednofazowej instalacji fotowoltaicznej zawarte w normie PN-EN 62446 oraz dodatkowo pozwala na tworzenie charakterystyk I – U, obliczanie wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/inwertera (1-fazowo). MI 3109 został zoptymalizowany do pomiarów FW dlatego posiada funkcję Autotestu wykonującego wszelkie niezbędne pomiary instalacji FW na zgodność z normą PN-EN 62446 za jednym naciśnięciem przycisku. Doskonale nadaje się do pomiarów odbiorczych, okresowych czy oceny efektywności instalacji FW. Wraz z opcjonalnym wyposażeniem oferuje taką samą funkcjonalność pomiarową instalacji FW jak model MI 3108 EurotestPV (bez pomiaru instalacji elektrycznych).

Cechy i funkcje

Funkcje pomiarowe
Instalacje fotowoltaiczne:
Pomiary instalacji fotowoltaicznej po stronie DC:

  • Rezystancja izolacji;
  • Ciągłość połączeń wyrównawczych PE;
  • Uoc (napięcie przy rozwartym wejściu) oraz Isc (prąd zwarciowy;
  • Krzywa I-U paneli i ogniw fotowoltaicznych;
  • Napięcie, prąd, moc panelu oraz inwertera/falownika;
  • Irradiancja;
  • Temperatura panelu fotowoltaicznego.

Pomiary instalacji fotowoltaicznej po stronie AC:

  • Napięcie, prąd, moc
  • Wydajność paneli fotowoltaicznych, inwertera, efektywności instalacji.

Pozostałe funkcje:

  • Automatyczna procedura pomiaru instalacji
  • Obliczanie wartości STC (Znormalizowanych warunków pracy)
  • Obliczanie wydajności
  • Graficzny wykres U – I paneli fotowoltaicznych
  • 2 kanały napięciowe i prądowe do jednoczesnego pomiaru parametrów AC i DC
  • Opcjonalne urządzenie PV Remote pozwalające na jednoczesny pomiar irradiacji oraz temperatury panelu fotowoltaicznego

Cechy użytkowe:

  • Pomiar izolacji i krzywej I-U w jednym przyrządzie: MI 3109 pozwala na wykonanie pomiaru izolacji do 1000V w celu potwierdzenia bezpieczeństwa instalacji FW oraz pomiar krzywej I-U niezbędnej do oceny efektywności i rozwiązywania problemów z panelami i ogniwami FW.
  • Autotest: Zadaniem tej funkcji jest wykonanie kompletnego pomiaru instalacji fotowoltaicznej zgodnie z normą PN-EN 62446 paneli i ogniw. Po jednorazowym naciśnięciu przycisku wykonywany jest pomiar:
  • rezystancji izolacji pomiędzy dodatnim (+) wyjściem i uziemieniem;
  • rezystancji izolacji pomiędzy ujemnym (-) wyjściem i uziemieniem;
  • napięcia przy rozwartym obwodzie;
  • prądu zwarciowego.
  • Obliczanie wartości STC: Zmierzone z uwzględnieniem warunków klimatycznych wartości napięcia i prądu przeliczane są z uwzględnieniem wartości STC (typowych warunków pomiarowych) umożliwiając ich porównanie z wartościami referencyjnymi nawet jeśli pomiary wykonano w innych warunkach.
  • Pomiary wydajności: 2 wartości napięciowe i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC.
  • Rejestrator zdalny FW: Opcjonalne urządzenie do jednoczesnego pomiaru irradiancji i temperatury panelu FW.
  • Graficzna prezentacja: odwzorowanie wartości I-V ogniwa/panelu FW na ekranie LCD.
  • Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników z adnotacją czasową.
  • Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z Android przez opcjonalny klucz Bluetooth.
  • PC SW Eurolink PRO: Znajdujący się w standardzie program dla PC pozwala po pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów.

Zastosowanie:

  • Testowanie, ocena efektywności i rozwiązywanie problemów z instalacjami fotowoltaicznymi.
  • Pomiar mocy i wydajności energetycznej AC i DC.
  • Pierwotne i okresowe testowanie domowych i przemysłowych instalacji.

Normy

Funkcjonalność:
PN/EN 61557;
PN-EN 62446 (fotowoltaika).

Inne normy:
BS 7671;
PN-EN 61008;
PN-EN 61009;
PN-EN 60364-4-41;
AS/NZ 3760

Kompatybilność elektromagnetyczna: PN-EN 61326

Bezpieczeństwo:
PN-EN 61010-1;
PN-EN 61010-2-030;
PN-EN 61010-031;
PN-EN 61010-2-032

Dane techniczne

POMIARY INSTALACJI FOTOWOLTAICZNYCH

Funkcja Zakres pomiarowy Dokładność
Napięcie 0 V DC … 999 V DC
0 V AC … 999 V AC
I-V m.: 0 V DC … 999 V DC
±(1.5% w.w. + 5 cyfr)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 2 cyfry)
Prąd Panel m.: 0.0 mA … 300 A DC
Invert. m.: 0.0 mA … 300 A AC
I-V m.: 0.00 A … 15 A DC
±(1.5% w.w. + 2 cyfry)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 3 cyfry)
Moc Panel m.: 0 … 200 kW
I-V m.: 0 … 15 kW
±(2.5% w.w. + 6 cyfr)
±(3% w.w. + 6 cyfr)
Energia 0.000 Wh – 1999 kWh
Krzywa U/I 1000 V / 15 A / 15 kW
Irradiancja 0 … 2000 W/m2 ±(5% w.w. + 6 cyfr)
Temperatura -10 °C … + 85 °C ±5 cyfr)

POMIARY INSTALACJI ELEKTRYCZNYCH

Funkcja Zakres pomiarowy Dokładność
Rezystancja izolacji
(EN 61557-2)
U = 50, 100, 250 VDC:
R: do 199.9 MΩ
U = 500 VDC, 1 kVDC:
R: do 999 MΩ
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Ciągłość, 200 mA
(EN 61557-2)
0.00 Ω … 1999 Ω ±(3% w.w. + 3 cyfry)
Ciągłość, 7mA 0.0 Ω … 1999 Ω ±(5% w.w. + 3 cyfry)

Dane ogólne



Główne Jednostka główna Jednostka zdalna
Wyświetlacz LCD z podświetleniem, 128 x 64
Zasilanie Baterie AA 6 x 1.2 V
Kategoria przepięciowa 1000 V DC / CAT II
600 V / CAT II; 300 V / CAT IV
Klasa ochrony Podwójna izolacja
Porty komunikacyjne RS232 i USB RS232
Wymiary 230 x 103 x 115 mm 140 x 230 x 80 mm
Masa 1.3 kg 1.0 kg

Wyposażenie

  • Przyrząd Metrel MI 3108 EurotestPV
  • Miękka torba transportowa, 2 szt.
  • Przewody pomiarowe PV uniwersalne, 3 x 1,5 m
  • Przewody pomiarowe PV do ciągłości, 2 x 1,5m
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Męskie i żeńskie wtyczki PV MC3/4
  • Zasilacz + 6 akumulatorków NiMH typu AA
  • USB i RS232 – kabel PS/2
  • Oprogramowanie Eurolink PRO
  • Zestaw pasków
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi i podręcznik na płycie CD
  • Certyfikat kalibracji
  • EurotestPV Remote – do zdalnej i jednoczesnej rejestracji parametrów paneli
  • Fotowoltaiczna sonda bezpieczeństwa
  • Pyranometr do pomiaru irradiancji
  • Czujnik do pomiaru temperatury panelu
  • Miękka torba transportowa
  • Oprogramowanie PC SW Eurolink PRO Plus
