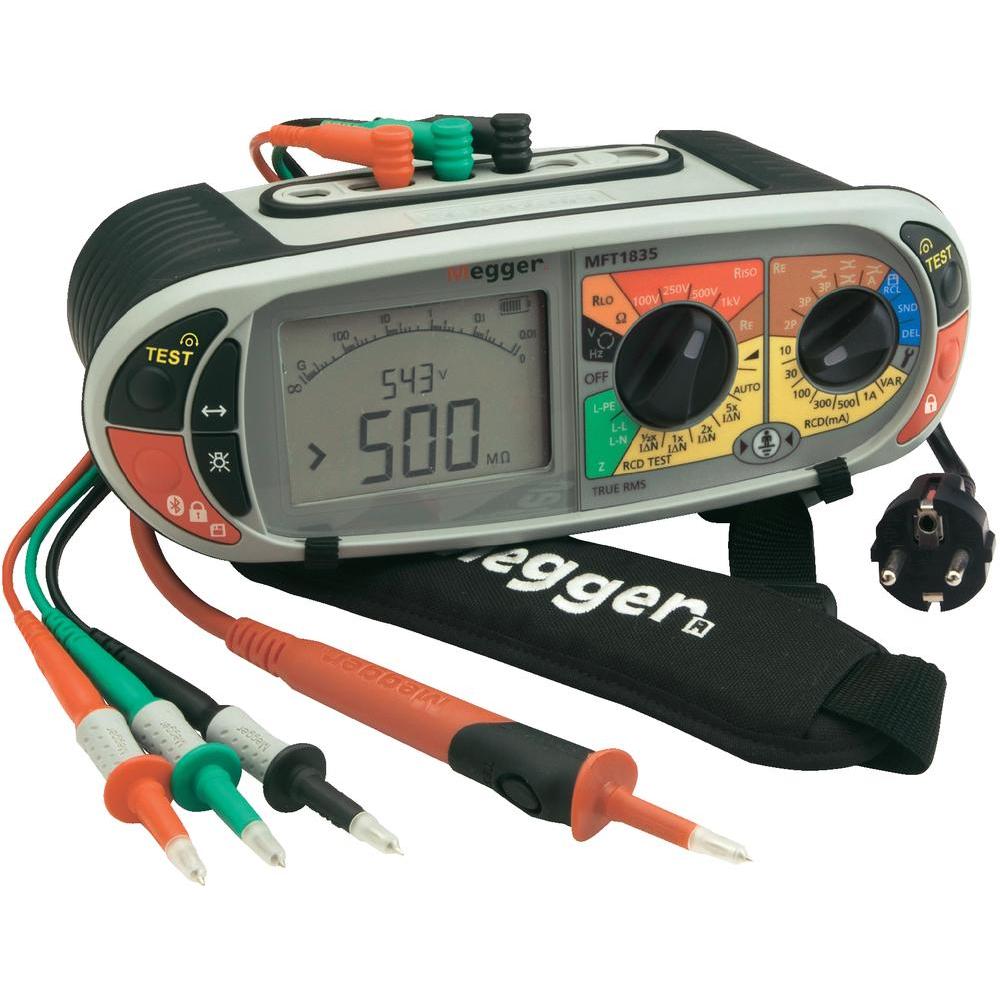

MFT1835
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeńRodzina MFT1800 składa się z 3 modeli przeznaczonych do badań instalcji niskiego napięcia. Dostarczają one wszystkie wymagane funkcje pomiarowe do wykonania protokołów z badań instalacji stałych w budynkach zgodnie w wymaganiami normy PN-EN 61557:
- Pomiar napięcia i częstotliwości (AC TRMS)
- Rezystancja izolacji przy napięciach 100V, 250V, 500V, 1000V
- Zabezpieczenie wejścia przed napięciami instalacji 600V, nawet, gdy przyrząd jest w stanie ciągłego pomiaru
- Pomiar ciągłości rezystancji 200mA lub 15mA
- Automatyczny – nie ma potrzeby naciskać przycisku TEST dzięki czemu mamy wolne obie ręce
- Zakres rezystancji 0,01Ω do 100kΩ
- Z szybkim brzęczykiem ciągłości i wybieranymi progami
- Dwuprzewodowy pomiar impedancji pętli
- Pomiar bez wyzwalania RCD lub pomiar dużym prądem
- Zawiera również pomiar pętli międzyfazowej
- Pomiar spodziewanego prądu zwarcia
- Do 40kA międzyfazowe
- Zwiększona rozdzielczość
- Pomiary RCD zawierające:
- Typ AC, A, S, B oraz programowane
- ½IΔN, 1IΔN, 2IΔN oraz 5IΔN
- Trójfazowe RCD
- Test narastającym prądem
- Procedura automatycznego pomiaru
- Wyświetlanie napięcia dotykowego
- Pomiary uziemienia
- 2-zaciskowy
- 3-zaciskowy
- 3-zaciskowy + cęgi (metoda ART – bez odłączania uziomu)
- Pomiar cęgowy (bez wbijania sond pomocniczych)
Wszystkie przyrządy mają zakres PN-EN 61010 CAT IV 300V dla podłączeń do instalacji niskonapięciowych bez urządzenia zabezpieczającego, więc są bezpieczne do podłączenia w dowolnym miejscu do systemu, nawet bezpośrednio do transformatora bez ryzyka uszkodzenia na skutek wysokich przepięć, których wartości graniczne są definiowane przez PN-EN 61010 CAT IV.
Unikatowa nowoczesna stylistyka pozwala na obsługę przy postawieniu na podłodze, półce drabiny lub platformie, noszeniu na szyi lub trzymaniu w ręku. Podwójne przyciski TEST i LOCK – jedna para na każdym końcu – pozwalają na łatwą obsługę dla osób lewo- lub praworęcznych.
Intuicyjny w użyciu, obrotowy przełącznik jest kodowany kolorami, aby uczynić wybór zakresu łatwym i szybkim, redukując również ryzyko użycia błędnej funkcji lub zakresu. Duży, krystalicznie czytelny, podświetlany wyświetlacz wykorzystuje opatentowaną przez Meggera skalę analogową w kształcie łuku, zapewniającą wskazanie fluktuacji wyników, natomiast podwójny cyfrowy wyświetlacz pokazuje precyzyjnie wartości kluczowych pomiarów. Podwójny wyświetlacz pokazuje parametry pomiaru łącznie ze zmierzonymi wartościami, takimi, jak napięcie wyjściowe pomiaru izolacji, jak również, wartość rezystancji w MΩ.
Ostrzeżenia bezpieczeństwa wizualne i dźwiękowe są najważniejsze, gdy badamy systemy o dużej energii, seria MFT1800 zapewnia pełną ochronę wejścia i ostrzeżenia bezpieczeństwa, gdy napotkane zostaną niebezpiecznie napięcia. Jeżeli napięcie istnieje w instalacji podczas pomiaru rezystancji izolacji lub ciągłości, wtedy napięcie to jest wyświetlane na ekranie. Jeżeli napięcie to przekracza bezpieczny poziom, dalsze pomiary są wstrzymane i rozlega się dźwięk ostrzegawczy zapewniając dodatkowe bezpieczeństwo.
Dla użytkowników intensywnie wykonujących pomiary, model MFT1835 posiada wewnętrzny akumulator oraz ładowarkę z czasem ładowania poniżej 4 godzin.
Pełne spełnianie obecnych i przyszłych wymagań zharmonizowanego dokumentu 60364 opartego na normach VDE 0100 i BS 7671, nowe MFT zawierają wszystkie najnowsze technologie pomiarowe w lekkiej kompaktowej konstrukcji, są w pełni zabezpieczone i nadają się do używania w jedno- oraz trójfazowych instalacjach.
Nowe funkcje pomiarowe zawierają technologię dwuprzewodowego, bez wyzwalania, pomiaru pętli zapewniającego szybkie powtarzalne wyniki, obszerne badania wyłączników RCD, łącznie z typem B oraz najnowszą techniką pomiaru cęgowego do badań uziemienia.
Model MFT1835 posiada wbudowaną pamięć oraz komunikację Bluetooth® dla transmisji zawartości pamięci przy wykorzystaniu będącego na wyposażeniu programu Download Manager.
Seria MFT1800 została skonstruowana do pracy w ciężkich warunkach środowiskowych z zachowaniem najwyższej niezawodności. Posiadają gumową osłonę dla dodatkowej osłony i lepszego uchwytu, ochronę IP54 przed pyłem i wodą oraz bezpieczeństwo przepięciowe PN-EN61010 CAT IV.
Wiodące w klasie zabezpieczenie wejścia zapewnia, że nowy MFT może wytrzymywać przypadkowe błędne użycie oraz przepięcia w sytuacji, gdy inne przyrządy tego nie wytrzymają.
Wszystko to w intuicyjnym i łatwym do użycia przyrządzie, bez ukrytych menu lub skomplikowanych ekranów. Pomiary są łatwo wybierane, przy użyciu kodowanego kolorem przełącznika obrotowego z wynikami czytelnie wyświetlanymi na podświetlanym, o wysokim kontraście, podwójnym wyświetlaczu.
Na wyposażeniu przyrządu jest standardowy zestaw 3-przewodowy i przewód z wtyczką sieciową, sonda z przyciskiem dla szybkiego i łatwego pomiaru, certyfikat kalibracji z wynikami i 3-letnia gwarancja dla bez stresowego użytkowania. Wszystko to jest umieszczone w wytrzymałej obudowie z dodatkowym miejscem dla opcjonalnych dodatków takich, jak zestaw do badań uziemienia, składający się z 2 sond i 3 długich przewodów pomiarowych.
Tabela porównawcza
Funkcja | MFT1815 | MFT1825 | MFT1835 |
Zakresy pomiaru rezystancji izolacji | |||
Napięcie pomiarowe 100V | ■ | ||
Napięcie pomiarowe 250V | ■ | ■ | ■ |
Napięcie pomiarowe 500V | ■ | ■ | ■ |
Napięcie pomiarowe 1000V | ■ | ■ | |
Wyświetlanie wartości napięcia pomiarowego | ■ | ■ | ■ |
Ustawiany próg brzęczyka | ■ | ■ | |
Blokada pomiaru | ■ | ■ | ■ |
Opcja wyboru wstrzymania pomiaru 25V lub 50V | ■ | ■ | ■ |
Zakresy pomiaru ciągłości i rezystancji | |||
Test 200mA | ■ | ■ | ■ |
Test 15mA | ■ | ■ | |
Zerowanie przewodów | ■ | ■ | ■ |
Ustawiany próg brzęczyka | ■ | ■ | ■ |
Auto-Start | ■ | ■ | ■ |
Opcja pomiaru ciągłości z automatycznym odwróceniem | ■ | ■ | ■ |
Badania RCD | |||
Pomiar czasu zadziałania przy ½ IΔN | ■ | ■ | |
Pomiar czasu zadziałania przy 1IΔN | ■ | ■ | ■ |
Pomiar czasu zadziałania przy 2IΔN | ■ | ■ | |
Pomiar czasu zadziałania przy 5IΔN | ■ | ■ | |
Automatyczny pomiar RCD | ■ | ■ | |
Pomiar narastającym prądem (opcja ustawień) | ■ | ■ | ■ |
RCD typ AC (Standardowe) | ■ | ■ | ■ |
RCD typ A (AC + pulsacyjne – DC) | ■ | ■ | ■ |
RCD typ S (selektywne) | ■ | ■ | |
RCD typ B (tylko DC) | ■ | ||
Badania RCD z programowanym IΔN | ■ | ■ | |
RCD trójfazowe (bez przewodu PE) | ■ | ■ | |
Badanie RCD z IΔN = 10mA | ■ | ■ | |
Badanie RCD z IΔN = 30mA | ■ | ■ | ■ |
Badanie RCD z IΔN = 100mA | ■ | ■ | ■ |
Badanie RCD z IΔN = 300mA | ■ | ■ | ■ |
Badanie RCD z IΔN = 500mA | ■ | ■ | ■ |
Badanie RCD z IΔN = 1000mA | ■ | ■ | |
Badania pętli | |||
L-PE 2-przewodowe bez wyzwolenia RCD | ■ | ■ | ■ |
L-L i L-N 2-przewodowe z dużym prądem | ■ | ■ | ■ |
50V do 480V (L-N), 50V do 280V (L-PE) | ■ | ■ | ■ |
Pomiary międzyfazowe (L-L) | ■ | ■ | |
20kA prąd zwarcia | ■ | ■ | ■ |
40kA prąd zwarcia | ■ | ■ | |
Automatyczny start pomiaru pętli | ■ | ■ | ■ |
Wstrzymanie pomiaru napięciem dotykowym (25/50/60V) | ■ | ■ | ■ |
Wyświetlanie wartości napięcia dotykowego (0V ÷ 253V) | ■ | ■ | ■ |
Pomiar uziemienia | |||
2-zaciskowy* | ■ | ■ | |
3-zaciskowy* | ■ | ■ | |
3-zaciskowy + cęgi (metoda ART – bez odłączania uziomu)* | ■ | ||
Bez sond pomocniczych (tylko cęgami)* | ■ | ||
Napięcie wyjściowe 25V i 50V | ■ | ■ | |
Kontrola szumu uziemienia | ■ | ■ | |
Inne cechy | |||
Pomiar napięcia AC | ■ | ■ | ■ |
True RMS | ■ | ||
Pomiar częstotliwości | ■ | ■ | ■ |
Pomiar prądu* | ■ | ■ | |
Wskazanie kolejności faz | ■ | ■ | ■ |
Pomiar temperatury* | ■ | ■ | |
Podświetlenie | ■ | ■ | ■ |
Automatyczny wyłącznik zasilania | ■ | ■ | ■ |
Certyfikat kalibracji na wyposażeniu | ■ | ■ | ■ |
Baterie na wyposażeniu | ■ | ■ | ■ |
Akumulatory/ładowarka na wyposażeniu | ■ | ||
Progresywny wskaźnik stanu baterii | ■ | ■ | ■ |
Sonda SP5 z wyłącznikiem na wyposażeniu | ■ | ■ | ■ |
3-letnia gwarancja | ■ | ■ | ■ |
Wewnętrzna pamięć z transmisją Bluetooth® | ■ | ||
CAT IV 300V | ■ | ■ | ■ |
IP54 | ■ | ■ | ■ |
* wymagane dodatkowe akcesoria |
Dane techniczne
- Rezystancja izolacji
- Napięcie wyjściowe: -0% +20% przy znamionowym obciążeniu lub niższym
- Wyświetlane napięcie: ±3% ±3cyfry ±0,5% napięcia znamionowego
- Prąd zwarcia: 1,5mA znamionowy prąd pomiarowy
- Prąd pomiarowy na obciążeniu: 1mA przy minimalnej wartości akceptowanej izolacji
- Dokładność pomiaru
- 1000V: 10kΩ ÷ 999MΩ ±3%± 2cyfry
- 500V: 10kΩ ÷ 500MΩ ±3%± 2cyfry; >500MΩ ±10%± 4cyfry
- 250V: 10kΩ ÷ 250MΩ ±3%± 2cyfry; >250MΩ ±10%± 4cyfry
- 100V: 10kΩ ÷ 100MΩ ±3%± 2cyfry; >100MΩ ±10%± 4cyfry
- Ciągłość/Rezystancja
- 0,01Ω÷99,9Ω ±2% ±2cyfry
- 100Ω÷99,9kΩ ±5% ±2cyfry
- Napięcie rozwarcia: 5V ±1V
- Prąd pomiarowy (0Ω÷9,99Ω): 205mA lub 15mA (wybierane przez użytkownika) ±5mA
- Pomiar pętli
- Napięcie sieci fazowe: 48V÷280V (45Hz÷65Hz)
- Napięcie sieci międzyfazowe: 48V÷480V (45÷65Hz)
- Pomiary z wyzwoleniem i bez wyzwolenia: ±5% ±0,03Ω
- Pomiary RCD
- Napięcie zasilania: 48V÷280V (45Hz÷65Hz)
- Typy RCD: typ AC, A, S, typ B – czyste DC
- Pomiar bez wyzwolenia (½IΔN): -8% ÷ -2%
- Pomiar z wyzwoleniem (1IΔN, 2IΔN i 5IΔN): +2% ÷ +8%
- Pomiar narastającym prądem
- Tryb automatycznego pomiaru RCD
- Czas wyzwolenia: ±1% ±1ms
- Prąd wyzwolenia: ±3%
- Programowane kroki wzrostu
- 10mA ÷ 50mA krok 1mA
- 50mA ÷ 500mA krok 5mA
- 500mA ÷ 1000mA krok 10mA
- Pomiary sieci
- Napięcie: 10V÷600V (50 ÷ 60Hz) True RMS; ±3% ±1V ±2cyfry
- Wskazanie kolejności faz: L1-L2-L3 i L1-L3-L2
- Napięcie dotykowe: +5% +15% ±0,5V
- Częstotliwość: 15Hz ÷ 99Hz ±0,5% ±1cyfra; 100Hz ÷ 400Hz ±2,0% ±2cyfry
- Rozdzielczość częstotliwości: 0,1Hz
- Pomiary uziemienia
- Rozdzielczość: 0,01Ω
- Prąd: 0,45mA lub 4,5mA
- Próg szumu: 20V pik/pik (7Vrms)
- Maksymalna rezystancja pętli prądowych i napięciowych
- przy 50V 100kΩ
- przy 25V 5kΩ
- 2 i 3-zaciskowa (0,01Ω ÷ 1,999kΩ): ±2,0% ±3cyfry
- Metoda ART (1,00Ω ÷ 1,99kΩ): ±5,0% ±3cyfry
- Metoda bez sond pomocniczych (1,00Ω ÷ 199Ω): ±7,0% ±3cyfry
- Pomiar temperatury (poprzez opcjonalną sondę)
- Zakres: -20°C ÷ +100°C
- Dokładność: ±1,0% ±2cyfry
- Rozdzielczość: 1°C
- Pomiar prądu (poprzez opcjonalne cęgi)
- 0,5mA ÷ 199,9A ±5,0% ±3cyfry
- Rozdzielczość: 0,1mA
- Warunki środowiskowe
- Temperatura (pracy):-10°C ÷ +55°C
- Temperatura (magazynowania): -25°C ÷ +70°C
- Wilgotność pracy: 93% RH przy max +40°C
- Max wysokość: 2000m
- Waga
- 1kg (łącznie z bateriami, bez futerału)
- Stopień ochrony przed wilgocią/pyłem
- IP54
- Zasilanie
- Standardowe suche ogniwa (6 ogniw): IEC LR6 typ AA alkaliczne (na wyposażeniu)
- Akumulatory (6 ogniw): 1,2V NiMH (opcjonalne)
- Ładowanie: ładowarka sieciowa lub z akumulatora samochodowego (typowo 4 godziny)
- Spełniane normy
- Bezpieczeństwo: BS EN 61010-1:2001 600V CAT III / 300 V CAT IV); (Max międzyfazowo 600V)
- EMC: IEC61326 edycja 2 klasa B
- Konstrukcja: EN61557
