DET4TR2

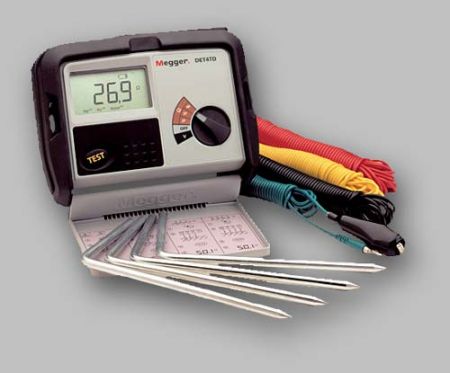

Nowa rodzina przyrządów do pomiaru uziemień produkcji Meggera oferuje unikatowe rozwiązania dla potrzeb badań elektrod uziomów. Kompletny zestaw składający się z przyrządu, przewodów pomiarowych, sond, baterii i certyfikatu z kalibracji jest dostarczany w wytrzymałej, polipropylenowej walizce transportowej – wszystko co jest potrzebne do wykonania pomiarów jest zawarte w jednym zestawie.

Pomiar rezystywności gruntu
Cztero-zaciskowa metoda pomiaru pozwala na pomiar rezystywności gruntu.

Dostosowanie do pracy w terenie
Miernik uziemień spełnia wymogi IP54, co oznacza, że jest naprawdę przyrządem dostosowanym do pracy w terenie. Miernik został tak zaprojektowany, aby być łatwym w obsłudze – duży przełącznik obrotowy umożliwia łatwy wybór metody pomiaru dwu-, trzy- lub cztero-zaciskowej, nawet w gumowych rękawicach na rękach. Konstrukcja przyrządu eliminuje czynność ręcznego mostkowania zacisków w metodzie dwu-zaciskowej – co było konieczne w przeszłości.

Łatwość obsługi
Duży, czytelny wyświetlacz LCD oraz przycisk TEST o wymiarach kciuka jeszcze bardziej czyni przyrząd szczególnie dostosowany do pomiarów uziemień, które przecież wykonuje się w terenie.
Dodatkowo w celu ułatwienia użytkowania, miernik uziemień również automatycznie sprawdza poprawność podłączenia sondy P, sondy C oraz poziom napięcia zakłóceń, wskazując ich status na wyświetlaczu.

Pomiar napięcia
Przyrząd zawiera również funkcję woltomierza pozwalającą na zmierzenie napięcia na uziomie do 100V a.c..

Szeroki zakres pomiarowy
Miernik uziemień może zmierzyć rezystancję w zakresie od 0,01Ω do 20kΩ.

Odporność na zakłócenia
W celu zapewnienia dokładnego pomiaru nawet w warunkach silnych zakłóceń, przyrząd jest w stanie wykonywać dokładne pomiary przy zakłóceniach do 40V pik-pik.

Uniwersalne zasilanie
DET4TD2 jest zasilany z 8 ogniw typu AA (LR6), które są szeroko dostępne i zapewniają doskonały czas pomiarów – stan tych baterii jest pokazywany na bieżąco na wskaźniku segmentowym wyświetlacza LCD, pozwalając na decyzję, kiedy wymienić baterie, zanim się całkowicie wyczerpią.
DET4TR jest zasilany z 8 akumulatorków (LR6) NiMH, posiada na wyposażeniu ładowarkę sieciową.

Bezpieczeństwo
Mierniki uziemień Meggera spełniają standardy bezpieczeństwa oraz CAT IV 100V.

Cechy szczególne

Obudowa otoczona gumową osłoną, aby przyrząd mógł wytrzymywać uderzenia, którym nieustannie podlega w terenie.

Zestaw adapterów pozwalających na podłączenie przewodów pomiarowych bez końcówek.

Sztywna osłona wyświetlacza składa się pod przyrządem w czasie wykonywania pomiarów natomiast przykrywa wyświetlacz po ich zakończeniu.
Przewody pomiarowe mogą pozostać podłączone niezależnie od położenia osłony.

Kodowane kolorem zakresy pomagają w wyborze zakresu, redukując błędy oraz czas pomiarów
Możliwość pracy z zasilaniem akumulatorowym

Dane techniczne

• Szczelność obudowy:
  IP54
• Sprawdzenie pętli
  prądowej (sondy C): automatyczne
• Sprawdzenie pętli
  napięciowej (sondy P): automatyczne
• Sprawdzenie napięcia
  zakłóceń: automatyczne
• Odporność na
  zakłócenia: 40Vpp
• Pomiar dwu-zaciskowy:
  TAK
• Pomiar trzy-zaciskowy:
  TAK
• Pomiar
  cztero-zaciskowy: TAK
• Zakres pomiaru
  rezystancji: 0,01Ω do 20kΩ
• Dokładność pomiaru
  rezystancji: 2% ±3 cyfry
• Zakres pomiaru
  napięcia uziemienia: 0 – 100V a.c.
• Dokładność pomiaru
  napięcia uziemienia: 2% ±2V
• Napięcie pomiarowe:
  przełączane ±50V lub ±25V
• Częstotliwość napięcia
  pomiarowego: 128Hz
• Prąd wyjściowy:
  4,5mA lub 0,45mA
• Maksymalna rezystancja sond:
  • napięciowej Rp: 100kΩ
    (napięcie wyjściowe 50V)
  • prądowej Rc: 100kΩ
    (napięcie wyjściowe 50V)
  • wartość granicy redukowana
    do 50kΩ dla napięcia wyjściowego 25V
  • wartość granicy redukowana
    do 5kΩ dla rozdzielczości 0,01Ω
• Wyświetlacz:
  3 1/2 cyfry LCD
• Typ baterii:

  • DET4TD2: 8 sztuk ogniw typu
    AA, LR6 (baterie alkaliczne)
  • DET4TR2: 8 sztuk ogniw typu
    AA, LR6 (akumulatorki NiMH)
• Zakres temperatury
  pracy: -15° do +55°C
• Zakres temperatury
  magazynowania: -40° do +70°C
• Wilgotność:
  95%RH bez kondensacji przy 40°C
• Bezpieczeństwo:
  EN61010-1 CAT IV 100V
• Wymiary: 203
  x 148 x 78mm
• Waga: 1kg
