DET14C
Produkt dostępny na zamówienie
Chcesz dowiedzieć się o aktualnej cenie produktu?
Zadzwoń: +48 501 457 442 lub napisz: metris@metris.pl

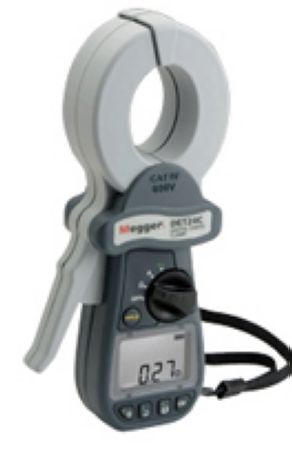

DET14C i DET24C reprezentują nową generację cęgowych mierników rezystancji uziemienia. Przyrządy te indukują prąd pomiarowy w systemach uziemienia i mierzą rezystancję uziomu w instalacjach o wielu punktach uziemienia bez potrzeby odłączania od systemu uziemienia. Oferują wiodące na rynku zaawansowane funkcje, prostotę obsługi i kategorię bezpieczeństwa CAT IV 600V.
Konstrukcja szczęk z płaskimi powierzchniami w miejscu otwierania rdzenia zapobiega brudzeniu się, co utrzymuje integralność pomiaru i zwiększa niezawodność w porównaniu do produktów z zazębiającymi się powierzchniami szczęk. Szczęki zazębiające się łatwo gromadzą zanieczyszczenia oraz mogą ulec zagięciom co uniemożliwia ich prawidłowe zamknięcie. Szczęki z płaskimi powierzchniami styku rdzenia są pobawione tych wad. Inne ulepszenia w porównaniu do obecnej generacji produktów obejmują zwiększenie dokładności oraz wzrost żywotności baterii do 300%. W warunkach szumu elektrycznego otoczenia, funkcja wbudowanego filtru zapewnia większą odporność na zakłócenia.
DET14C i DET24C oferują również funkcję pomiaru prądu True RMS do 35A AC. Zdolność przyrządu do pomiaru prądu płynącego w przewodzie uziemienia wzmaga bezpieczeństwo, szczególnie, jeśli przewód uziemienia musi być odłączony. Przepływ prądu do ziemi o dużej wartości może, po rozłączeniu, spowodować powstanie łuku z potencjalnie poważnymi konsekwencjami. Funkcja alarmu umożliwia programowanie progów dla pomiarów rezystancji i prądu. Możliwość alarmowania przekroczenia granic prądu jest ważną i unikatową cechą bezpieczeństwa.
Szczęki w kształcie elipsy oferują łatwiejszy dostęp do kabli i płaskowników uziemiających w miejscach o utrudnionym dostępie. Głowica szczęk może pomieścić kable o średnicy do 37mm i płaskowniki o szerokości do 50mm, dzięki czemu nadaje się do pracy w elektrowniach, podstacjach i w wielu innych zastosowaniach. Pracę w warunkach słabego oświetlenia ułatwia podświetlany wyświetlacz oraz sygnał dźwiękowy związany z przyciskiem Hold. Zoptymalizowany mechanizm otwierania szczęk zapewnia prawidłowe zamknięcie szczęk bez nadmiernego użycia siły podczas otwierania szczęk.
DET14C oferuje magazynowanie wyników dla późniejszego ich przeglądania na ekranie, DET24C dodatkowo obsługuje transmisję wyników poprzez sprzęg IrDA do USB do programów PowerDB i Power DB Lite, które są programami Meggera służącymi do zarządzania oraz obróbki wyników pomiarów. Magazynowane wyniki są indeksowane dla każdego rekordu kolejnym numerem pomiaru łącznie z czasem i datą.
Zalety
- Funkcja bezpieczeństwa – automatyczny pomiar prądu
- Pamięć do rejestracji i przeglądania wyników
- Automatyczna kalibracja
- Automatyczna zmiana zakresów
- Automatyczny filtr szumów
- Programowane progi alarmów Wysoki i Niski
- Zakres temperatury pracy od –20°C do + 50°C
- Zegar czasu rzeczywistego do indeksowania daty i czasu wyników
Dodatkowe cechy DET24C
- Interfejs IrDA-USB do komputera
- Zaawansowana funkcjonalność pamięci z transmisją do PC
- Zgodność z programami Megger PowerDB / PowerDB Lite
Zastosowania
Mierniki cęgowe do pomiaru rezystancji uziemienia szczególnie nadają się do pomiaru uziemienia bez odłączenia systemu od sieci w różnorodnych instalacjach takich jak budynki, słupy linii energetycznych i maszty nadajników RF.
Ponadto, mogą one być wykorzystane do kontroli i weryfikacji ochrony systemów piorunochronowych i dowolnych instalacji, gdzie może być generowany prąd w pętli.
Dane techniczne Pomiary rezystancji
Zakres rezystancji uziemienia | Rozdzielczość | Błąd podstawowy |
0,05Ω do 0,99Ω | 0,01Ω | ±1,5% ±0,05Ω |
1,00Ω do 9,99Ω | 0,01Ω | ±1,5 % ±0,1Ω |
10,0Ω do 99,9Ω | 0,1Ω | ±2% ±0,5Ω |
100,0Ω do 199,9Ω | 0,1Ω | ±5% ±1Ω |
200Ω do 400Ω | 1Ω | ±6% ±5Ω |
400Ω do 600Ω | 1Ω | ±10% ±10Ω |
600Ω do 1200Ω | 10Ω | ±20% |
1200Ω do 1500Ω | 10Ω | ±35% |
Częstotliwość pomiaru 1390 Hz
Ustawienia alarmu
Typ alarmu | Zakres | Rozdzielczość |
Próg 1 | 1Ω do 1500Ω | 1Ω |
Próg 2 | 1Ω do 1500Ω | 1Ω |
Pomiar prądu (RMS)
Zakres prądu | Rozdzielczość | Błąd podstawowy |
0,5mA do 0,99mA | 0,01mA | ±2% ±0,05mA |
1,00mA do 9,99mA | 0,01mA | ±2% ±0,05mA |
10,0mA do 99,9mA | 0,1mA | ±2% ±0,1mA |
100mA do 999mA | 1mA | ±2% ±1mA |
1,00A do 9,99A | 0,01A | ±2% ±0,01A |
10,0A do 35,0A | ±0,1A | ±2% ±0,1A |
- Odczyty True RMS aż do współczynnika szczytu 5,0 (wartość szczytowa 40 A).
- Gwarantowana dokładność dla 50 Hz i 60 Hz.
- Pomiar w zakresie 16 Hz do 400 Hz.
- Maksymalny prąd ciągły 100A rms i 200A rms przez max 60s przy 50Hz i 60Hz
Cechy
- Maksymalne otwarcie szczęk: 39mm
- Maksymalne wymiary wewnętrzne szczęk: 39mm x 55mm
- Typ wyświetlacza: 4 + 6 cyfr z podświetleniem
- Rodzaj baterii: 4 x 1,5V IEC LR6/AA alkaliczna
- Czas pracy baterii: 24 godzin ciągłego badania (podczas pomiaru rezystancji 25Ω bez podświetlenia)
- Automatyczne wyłączenie: 300s (reset poprzez otwarcie szczęk lub naciśnięcie przycisku)
- Rejestracja danych: DET14C 256 wyników, DET24C 2000 wyników
- Transmisja wyników (tylko DET24C): sprzęg optyczny IrDA-USB
- Wybór zakresu: automatyczny, w każdym trybie
- Czas próbkowania: < 1s
- Funkcja Hold: Tak z wizualnym wskaźnikiem
- Funkcja alarmu: Tak z wizualnym wskaźnikiem
- Ostrzegawczy brzęczyk: Tak
- Temperatura i wilgotność pracy: -20°C do +50°C, <85% RH
- Temperatura i wilgotność magazynowania: -40°C do +60°C, <75% RH
- Waga: 985 g
- Wymiary przyrządu: 248mm x 114mm x 49mm
- Szczelność obudowy: IP30 ze szczękami zamkniętymi
- Zgodność pomiarów z normami
- IEC 61557-5
- IEC 61557-13 klasa 1
- Bezpieczeństwo
- EN 61010-2-032
- CATIV 600 V
- Stopień zanieczyszczenia 2
- EMC
- klasa B, zgodność z normą IEC 61326, BSEN 61326
Akcesoria na wyposażeniu DET14C i DET24C | ||
Futerał | 1001-715 | |
Pasek do przenoszenia (pętla na rękę) | 1001-716 | |
Instrukcja obsługi na CD-ROM | 1001-198 | |
Świadectwo kalibracji producenta | 1001-498 | |
Baterie AA (alkaliczne) (4 wymagane) | 25511-841 | |
Akcesoria na wyposażeniu DET24C | ||
Interfejs USB IrDA | 90001-434 | |
Program PowerDB Lite | 1000-576 |
