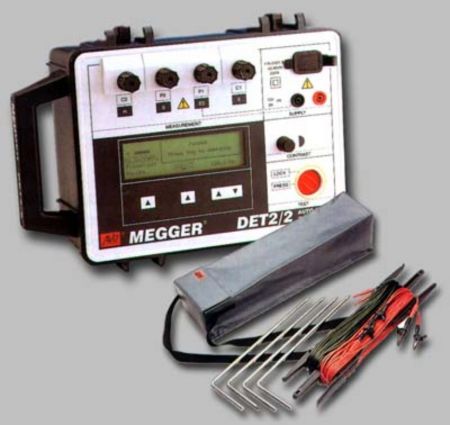

DET2/2

Produkt dostępny na zamówienie

Kategoria: mierniki rezystancji uziemień
Producent: Megger

Chcesz dowiedzieć się o aktualnej cenie produktu?

Zadzwoń: +48 501 457 442 lub napisz: metris@metris.pl

Dodaj do listy życzeń
SKU: 6410-593 Kategoria:

wysoka rozdzielczość 1mΩ – idealna do pomiarów rozległych systemów uziemień,
wysoka dokładność przy pomiarach rezystancji uziemienia oraz rezystywności gruntu,
wbudowany akumulator o dużej trwałości,
trwała obudowa, wodo- i pyłoszczelna zgodnie z IP54,
selektywny filtr wejściowy oraz duży prąd pomiarowy umożliwiające pomiary w ciężkich warunkach środowiskowych

Dane techniczne

  • Pomiar rezystancji
    uziemienia
    oraz rezystywności gruntu
    metodą cztero-elektrodową.
  • Typowe zastosowania: pomiar
    rezystancji rozległych uziemień gdzie RE<0,5
    Ω
    (podstacje energetyczne, rozdzielnie, elektrownie, instalacje
    telekomunikacyjne itp.).
  • Praca przyrządu sterowana
    mikroprocesorem, automatyka wykrywania obecności za dużych
    zakłóceń oraz za dużych rezystancji w pętlach prądowej lub
    napięciowej
  • Zakresy mierzonych rezystancji
    uziemień

      • 0,010Ω
        ÷ 19,99kΩ

        (automatyczna zmiana podzakresów) z rozdzielczością
        ±1m
        Ω
        !!!
    • Dokładności (przy
      23°C ±2°C)

      • ±5% wartości
        odczytanej ±2cyfry
    • Błąd pomiarowy
      • ±5% wartości
        odczytanej ±2 cyfry ±10mΩ (spełnia
        wymagania norm VDE z zapasem 50mΩ)
  • Zgodność ze standardami: BS
    7430 (1991), VDE 0413 Część 7 (1982)
  • Pomiar częstotliwością:
    możliwość wyboru 105Hz÷160Hz z krokiem 0,5Hz (przy 50Hz
    domyślną częstotliwością jest 128Hz, przy 60Hz domyślną częstotliwością
    jest 150Hz).
  • Prąd pomiarowy
    • maksymalnie 50mA (możliwość
      wyboru wysokiego lub niskiego poziomu)
  • Maksymalne napięcie wyjściowe:
    <50Vrms (ograniczone dla bezpieczeństwa pomiaru)
  • Odporność na interferencje:
    selektywny filtr wejściowy gwarantujący dużą odporność na
    zakłócenia, typowo 40Vpp
    (50/60Hz przebiegi sinusoidalne).
  • Wyświetlacz: alfanumeryczny LCD
    (130x35mm), wyświetla komunikaty oraz duże 20mm cyfry
    wyników pomiarów, odczyt 3 1/2 cyfry.
  • Współczynnik
    temperaturowy: <±0,1%/°C w zakresie
    10°C ÷ +40°C
  • Warunki środowiskowe
    • temperatura pracy:
      -10°C ÷ +40°C, temperatura przechowywania:
      -20° ÷ +60°C
    • wilgotność: 90% RH przy
      maksymalnie +40°C
    • obudowa wykonana zgodnie z
      IP54
  • Próba na przebicie:
    3kVac
  • Odporność na napięcia: przyrząd
    wytrzymuje doprowadzenie ciągłego napięcia 240Vac pomiędzy dwoma
    dowolnymi zaciskami pomiarowymi.
  • Zasilanie:
    • pobór mocy:
      maksymalnie 9W
    • szczelny akumulator
      ołowiowo-kwasowy, 12V, 2,6Ah
    • około 5 godzin ciągłej
      pracy (typowo 600 szt. 30s. pomiarów), czas ładowania około
      6 godzin, automatyczny tryb ładowania, ładowarka wymaga zasilania lub
      200÷260V 50/60Hz.
  • Wymiary i waga: 245x344x158mm,
    około 5kg.


    Maksymalna rezystancja sond prądowych (pętli)
    Zakres
    (RE)
    Wysoki prąd
    (RC)
    Niski prąd
    (RC)
    0,010
    ÷ 0,499Ω
    5kΩ 1kΩ
    0,500
    ÷ 1,999Ω
    5kΩ 3kΩ
    2,000
    ÷ 19,99Ω
    10kΩ 5kΩ
    (powyżej 20Ω RC>20kΩ)




    Maksymalna rezystancja sond napięciowych (pętli)
    Zakres
    (RE)
    Wysoki prąd
    (RP)
    Niski prąd
    (RP)
    0,010
    ÷ 0,499Ω
    11kΩ 11kΩ
    0,500
    ÷ 1,999Ω
    21kΩ 11kΩ
    2,000
    ÷ 19,99Ω
    21kΩ 11kΩ
    (ponad
    20Ω RP>20kΩ)
