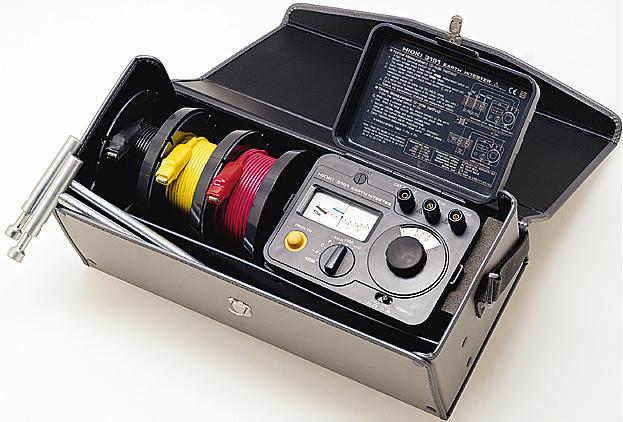

HIOKI 3151 – Miernik rezystancji uziemienia
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeń• Odczyt analogowy
• Stabilny pomiar rezystancji uziemienia
• Trzy podzakresy pomiarowe rezystancji uziemienia: 10/100/1000 Ω
• Szerokość zakresu pomiarowego rezystancji uziemienia zwiększona o 115% w stosunku do zakresu spotykanego w konwencjonalnych miernikach tego typu
• Dokładność pomiaru rezystancji uziemienia ±2,5% wartości pełnozakresowej
• Pomiar napięcia ziemi w zakresie od 0 do 30 V
• Dokładność pomiaru napięcia ziemi ±3,0% wartości pełnozakresowej
• Test uziomu (funkcja P/C check) oddzielnie dla każdego uziomu
• Możliwość wyboru prostej 2-przewodowej metody pomiarowej (używając do pomiaru rezystancji uziemienia lokalnego elementu przewodzącego do ziemi), lub dokładnej metody trójprzewodowej
• Możliwość wyboru częstotliwości pomiarowej, dzięki czemu można zredukować wpływ harmonicznych sieci o częstotliwości mierzonego sygnału na wynik pomiaru rezystancji uziemienia: 575 Hz (przy wybranej pozycji przełącznika: 3a lub 2a) lub 600 Hz (przy wybranej pozycji przełącznika 3b lub 2b)
• Wpływ rezystancji uziemienia pomocniczego: ±5% przy zmianach od 0 do 5 kΩ
• Wpływ napięcia ziemi:
±2% dla napięcia od 0 do 5 V
±5% dla napięcia od 0 do 10 V (dla 50/60 Hz)
±5% dla napięcia od 0 do 3 V (dla napięcia stałego, przemiennego: 16 2/3, 400 Hz)
• Wpływ napięcia zasilania: w znamionym zakresie odchyleń – dla napięcia stałego od 6 do 10 V
• Zakres temperatur i wilgotności względnych pracy: od 0 do 40°C, 80% (bez kondensacji)
• Zakres temperatur i wilgotności względnych składowania: od -10 do 50°C, 80% (bez kondensacji)
• Obudowa, przyciski i pokrętła odporne na narażenia mechaniczne
• Pokrętło pokryte elastomerem doskonale pasujące do ręki
• Metoda obsługi: potencjometryczna, sygnału przemiennego (a.c.)
• Napięcie przy nieobciążonych gniazdach pomiarowych: 50 V a.c., maksymalne
• Prąd pomiarowy: 15 mA maks. a.c. (3 mA a.c. – gdy używa się metody dwuprzewodowej)
• Napięcie zasilania 9 V: 6 baterii alkalicznych LR6 (1,5 V)(czas pracy 1400 h w trybie: 30 s pomiar, 30 s przerwa itd.)
• W komplecie dwa uziomy prętowe, trzy przewody pomiarowe na szpulach (czarny 5 m, żółty 10 m, czerwony 20 m), nawijarka do przewodów, sztywny neseser mieszczący przyrząd i akcesoria
Wyposażenie opcjonalne (za dodatkową opłatą)
9050 – Siatka uziemiająca (w zestawie są dwie siatki) – stosowana w miejscach, w których nie można umieścić uziomów pomocniczych, a istnieje możliwość wnikania wody
Dane techniczne
Funkcja pomiarowa | Rezystancja uziemienia, napięcie ziemi |
Podzakresy pomiarowe | od 10 Ω (od 0 do 11,5 Ω) do 1000 Ω (od 0 do 1150 Ω), 3 podzakresy 30 V (od 0 do 30 V napięcie przemienne), 1 podzakres * przy zastosowaniu metody dwuprzewodowej i wyborze wyłącznie podzakresów 100 Ω i 1000 Ω |
Metoda pomiaru | różnica fazy sygnału przemiennego |
Napięcie na nieobciążonych gniazdach pomiarowych | przemienne 50 V maks. |
Prąd pomiarowy | przemienny 15 mA maks., *przemienny 3 mA przy zastosowaniu metody dwuprzewodowej |
Częstotliwość pomiaru | 575 Hz lub 600 Hz (do wyboru) |
Dokładność podstawowa | Rezystancja uziemienia: ±2,5% w.p. Napięcie ziemi: ±3% w.p. |
Normy, których wymagania są spełnione | Bezpieczeństwo: EN61010-1:2001, kategoria przepięciowa II Kompatybilność elektromagnetyczna: EN61326-2-2:2006 Ochrona środowiskowa: EN60529-1991 „IP40” |
Zasilanie (dł. x szer. x wys.), masa | 164 x 119 x 88 mm (bez elementów wystających), 800 g (tylko sam miernik) |
Akcesoria | 9214 – Uziomy pomocnicze (2 szt.) 9215 – Przewód pomiarowy (po jednym: czarny dł. 5 m, żółty dł. 10 m, czerwony dł. 20 m) 9216 – Szpula do przewodów 9393 – Neseser (1 szt.) |
