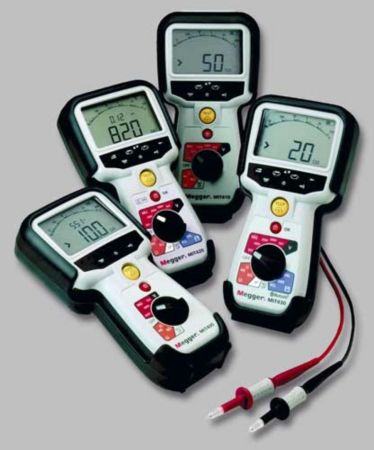

MIT400

Przyrząd jest specjalizowany do badań ochrony przyrządów elektronicznych przed elektrycznością statyczną zgodnie z wymogami normy PN EN 61340-5-1.

Przyrząd MIT40X dostarcza unikatowe rozwiązanie dla pomiarów rezystancji izolacji nietypowymi napięciami. MIT40X ma napięcie pomiaru rezystancji izolacji ustawiane w zakresie od 10V do 100V z krokiem 1V, napięcie to jest ustawiane w menu „Set-Up”. Raz wybrane napięcie może być zmieniane tylko przez rekonfigurację menu „Set-Up”.

W stosunku do starszych modeli oferuje większą funkcjonalność i łatwiejszą obsługę, szerszy zakres zastosowań oraz zwiększone bezpieczeństwo.

POMIARY REZYSTANCJI IZOLACJI

• Napięcia pomiarowe: ustawiane do 10V do 100V z krokiem 1V
• Blokada pomiaru: umożliwia pomiar izolacji w trybie ciągłym
• Wyświetlanie napięcia próby: aktualne napięcie próby jest wyświetlane na pomocniczym wyświetlaczu, natomiast wynik pomiaru rezystancji izolacji na dużym wyświetlaczu głównym.
• Analogowa skala: wyświetlacz posiada analogową logarytmiczną skalę w kształcie łuku, która pokazuje dynamikę procesu podobnie, jak tradycyjna wskazówka analogowa.
• Badania izolacji do 20GΩ
• Silikonowe przewody: wysokiej jakości, elastyczne, silikonowe przewody są komfortowe w użyciu i zapobiegają błędom pomiarowym na wyższych zakresach GΩ.
• Wstrzymanie pomiaru: zapobiega pomiarom, jeżeli podczas badania rezystancji izolacji zostanie wykryte napięcie przekraczające 50V, przy pomiarach ciągłości powyżej 25V

POMIARY CIĄGŁOŚCI

• Auto-test: automatyczny pomiar po dotknięciu do badanego obwodu umożliwia pomiar bez potrzeby naciśnięcia przycisku Test.
• 200mA lub 20mA: dostępne są prądy pomiaru ciągłości 200mA lub 20mA. Prąd 20mA zauważalnie zwiększa czas życia baterii.
• Zerowanie przewodów: kompensacja rezystancji przewodów (NULL) działa, aż do 9Ω.
• Brzęczyk: załączony lub wyłączony przez proste naciśnięcie przycisku.
• Granica brzęczyka: granicę alarmu ciągłości sygnalizowaną brzęczykiem zapewnia regulowana wartość maksymalnej rezystancji przy której brzęczyk dźwięczy.
  Granica ta jest regulowana od 1Ω do 20Ω w 5 krokach.

WYŚWIETLACZ

Wyświetlacz oferuje połączenie skali analogowej z podwójnym odczytem cyfrowym.

Skala analogowa w kształcie łuku:

• Skala analogowa na całej szerokości wyświetlacza.
• Opatentowana skala logarytmiczna, analogowa pokazuje dynamikę zasadniczych zmian ładowania i rozładowania, które nie są widoczne na wskazaniu cyfrowym.
• Pojedynczy wskaźnik „igła” jest odpowiednikiem wskazówki wskaźnika analogowego.
• Logarytmiczna skala dla lepszych pomiarów rezystancji izolacji o małych wartościach.

Podwójna skala cyfrowa:

• Główna skala cyfrowa dla dobrej widoczności wszystkich głównych wyników pomiarów
• Pomocnicza skala cyfrowa dla prezentacji dodatkowych danych:
• Napięcie pomiaru izolacji
• Prąd upływności izolacji
• Częstotliwość sieci (podczas pomiaru napięcia)

Typowe zastosowania:

• Lotnictwo
• Wojska lądowe, morskie i komunikacja powietrzna
• Linie produkcyjne
• Pomiary elektrostatyczne
• Padania podzespołów
• Trakcja zasilana akumulatorowo i aparatura dźwigowa

BEZPIECZEŃSTWO
Skonstruowany tak, aby być wyjątkowo bezpiecznym w użytkowaniu, szybkie wykrywanie obwodów zapobiega uszkodzeniom przyrządu, jeżeli przypadkowo zostanie podłączony do obwodu pod napięciem fazowym lub międzyfazowym. Dotyczy wszystkich przyrządów:

• Spełnia wymagania międzynarodowych norm IEC1010-2 i EN61557.
• Detekcja obwodów pod napięciem wstrzymuje pomiary izolacji dla napięć powyżej 50V.
• Detekcja obwodów pod napięciem i wstrzymanie pomiarów ciągłości.
• Domyślne wyświetlanie wykrytych napięć na wszystkich zakresach.
• Detekcja i wstrzymanie funkcji nawet, gdy przepalony jest bezpiecznik ochronny.
• Odpowiedni do użytkowania w zastosowaniach CAT IV i napięć zasilających do 600V.

600V CAT IV
Wszystkie przyrządy MIT400 są tak skonstruowane, aby spełniać wymagania bezpieczeństwa przy użyciu dla CAT IV 600V.

Dane techniczne

Dotyczy dokładności przy +20°C

• Rezystancja izolacji
  • Znamionowe napięcia pomiarowe
    • MIT40X: 10V do 100V ustawiane (z krokiem 1V)
  • Zakresy rezystancji izolacji
    • od 2GΩ przy 10V do 20GΩ do 100V
  • Dokładność dla całego zakresu pomiarowego
    • 100V: ±3% ±2 cyfry ±2,0% na GΩ
    • 50V: ±3% ±2 cyfry ±4,0% na GΩ
    • 10V: ±3% ±2 cyfry ±2,0% na 100MΩ
  • Skala analogowa: pełna skala 1GΩ
  • Prąd zwarcia: 2mA +0% -50%
  • Napięcie na zaciskach: -0% +20% ±1V
  • Prąd pomiarowy na obciążeniu:
    • 1mA przy min. akceptowanej wartości izolacji specyfikowanej w BS7671, HD384 i IEC364, maksymalnie 2mA
  • Zakres pomiarowy wg EN61557: 0,10MΩ do 1,00GΩ
  • Prąd upływności: 10% ±3cyfry
  • Wyświetlane napięcie: 3% ±3cyfry ±0,5% wartości znamionowej
  • Uwagi:
    • Pomiar na wszystkich zakresach od 0,00MΩ
    • Powyższe specyfikacje należy stosować tylko, gdy są używane wysokiej jakości przewody silikonowe.
• Ciągłość
  • Zakres pomiarowy: 0,01Ω do 99,9Ω (0 do 100Ω na skali analogowej)
  • Dokładność: ±3% ±2cyfry (0 do 100Ω)
  • Napięcie rozwarcia: 5V ±1V
  • Prąd pomiarowy:
    • 200mA (-0mA +20mA) (0,01Ω do 9,99Ω)
    • 20mA (±1mA) (10,0Ω do 99,9Ω)
  • Kompensacja zera na końcówkach sond: typowo 0,10Ω
  • Zerowanie rezystancji przewodów pomiarowych: do 9,00Ω
  • Brzęczyk: regulowane progi alarmu 1Ω, 2Ω, 5Ω, 10Ω, 20Ω
• Pomiar napięcia
  • 0 do 600V d.c. ±2% ±2cyfry
  • 10mV do 600V TRMS sinusoidalne (40 do 400Hz) ±2% ±2cyfry
  • 0 do 1000V na skali analogowej
  • Brak specyfikacji dla poziomu wejściowego 0÷10mV (40 do 400Hz)
  • Dla przebiegów odkształconych stosuje się dodatkową specyfikację:
    • ±3% ±2cyfry 101mV do 600V TRMS i ±8% ±2cyfry 10mV do 100mV TRMS
• Domyślny woltomierz
  • Działa przy >25V a.c. lub d.c. na każdym zakresie za wyjątkiem OFF
• Częstotliwość: 40-450Hz (40Hz – 99,9Hz) ±0,5% ±1cyfra (100Hz do 450Hz)
• Zasilanie
  • 5 x 1,5V ogniwa IEC LR6 (AA, MN1500, HP7, AM3 R6HP) alkaliczne. Mogą być stosowane akumulatorki NiMH.
  • Czas życia baterii: 2200 pomiarów izolacji przy cyklu obciążenia 5 sek. zał. / 55 sek. wył. przy 1000V na obciążeniu 1MΩ
• Wymiary:
  • Przyrządu: 220 x 92 x 50mm
  • Przyrząd + futerał: 456 x 178 x 89mm
• Waga:
  • Tylko przyrząd: 590g, 775g z holsterem
  • Przyrząd plus futerał: 1,75kg
• Bezpiecznik
  Używać wyłącznie 500mA (FF) 1000V 32x6mm ceramiczny bezpiecznik o wysokim prądzie wyłączalnym HBC minimum 50kA.
  NIE WOLNO stosować bezpieczników szklanych.
• Bezpieczeństwo
  Przyrząd spełnia wymagania EN 61010-1 (1995) do 600V faza do ziemi, kategorii IV.
• EMC
  Zgodnie z IEC 61326 włączając poprawkę nr 1
• Wpływ temperatury
  Współczynnik temperaturowy: <0,1% na °C do 1GΩ
• Warunki środowiskowe
  • Zakres pracy: -10°C do +55°C
  • Wilgotność pracy: 90% RH przy max 40°C
  • Zakres temperatur magazynowania: -25°C do +70°C
  • Temperatura kalibracji: +20°C
  • Maksymalna wysokość: 2000m
  • Bryzgo- i pyłoszczelność: zgodne z IP54
