DET4TCR2
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie

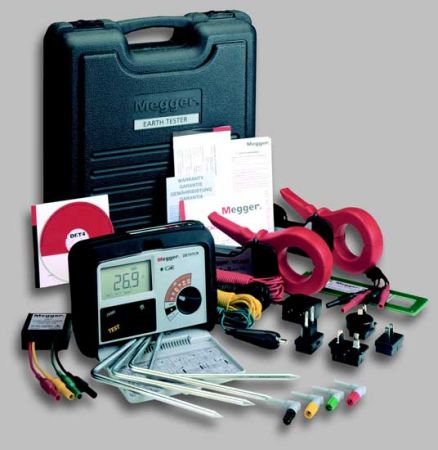

Dodaj do listy życzeńNowa rodzina przyrządów do pomiaru uziemień produkcji Meggera oferuje unikatowe rozwiązania dla potrzeb badań elektrod uziomów oraz rezystywności gruntu. Kompletny zestaw składający się z przyrządu, przewodów pomiarowych, sond, baterii i certyfikatu z kalibracji jest dostarczany w wytrzymałej, polipropylenowej walizce transportowej – wszystko co jest potrzebne do wykonania pomiarów jest zawarte w jednym zestawie.
DET4TC2 oraz DET4TCR2 są przystosowane do użytkowania w rozszerzonym zakresie temperaturowym oraz posiadają obudowę o szczelności spełniającej IP54. Przyrząd zapewnia wszystkie funkcje wymagane przy pomiarach systemów uziemień: 2-zaciskowe, 3-zaciskowe, 4-zaciskowe, technika bez odłączania uziomu (ART) oraz technika pomiaru cęgami bez sond pomocniczych, pomiar prądu upływności oraz napięcia szumu na uziemieniu.
Pomiar bez odłączania uziomu (ART)
Wykorzystuje tradycyjną metodę spadku potencjału, ale zastosowanie opcjonalnych cęgów zamykanych na przewodzie podłączonym elektrody uziomu pozwala na badanie danej elektrody bez konieczności odłączania jej od systemu.
Jest to tak zwana metoda z dołączoną elektrodą (ART z ang. Attached Rod Technique).
Zasada działania metody ART
Metoda polega na pomiarze prądu, o częstotliwości 128Hz generowanego przez DET4TC2, płynącego przez badaną elektrodę uziomu.
Ignorowany jest prąd wymuszany przez DET4TC2, a płynący przez pozostałe równolegle połączone elektrody systemu uziemienia oraz inne prądy 50Hz płynące normalnie przez badaną elektrodę uziomu.
Ogromna korzyść z zastosowania metody ART
Pozwala użytkownikowi na badanie elektrody uziomu bez odłączania jej od systemu, unikając komplikacji związanych z wyłączeniem systemu lub z umieszczaniem tymczasowych zastępczych uziomów.
Oznacza to, że system uziemienia pozostaje zupełnie nienaruszony podczas wykonywania pomiaru.
Pomiar bez odłączania uziomu oraz bez sond pomocniczych
Zastosowanie dwóch sztuk opcjonalnych cęgów ICLAMP oraz VCLAMP pozwala na wykonanie pomiaru bez wbijania sond pomocniczych oraz bez odłączania badanego uziomu.
Dostosowanie do pracy w terenie
Miernik uziemień spełnia wymogi IP54, co oznacza, że jest naprawdę przyrządem dostosowanym do pracy w terenie. Miernik został tak zaprojektowany, aby być łatwym w obsłudze – duży przełącznik obrotowy umożliwia łatwy wybór metody pomiaru dwu- lub trzy-zaciskowej, nawet w gumowych rękawicach na rękach. Konstrukcja przyrządu eliminuje czynność ręcznego mostkowania zacisków w metodzie dwu-zaciskowej – co było konieczne w przeszłości.
Łatwość obsługi
Duży, czytelny wyświetlacz LCD oraz przycisk TEST o wymiarach kciuka jeszcze bardziej czyni przyrząd szczególnie dostosowany do pomiarów uziemień, które przecież wykonuje się w terenie.
Dodatkowo w celu ułatwienia użytkowania, miernik uziemień również automatycznie sprawdza poprawność podłączenia sondy P, sondy C oraz poziom napięcia zakłóceń, wskazując ich status na wyświetlaczu.
Pomiar napięcia
Przyrząd zawiera również funkcję woltomierza pozwalającą na zmierzenie napięcia na uziomie do 100V a.c..
Szeroki zakres pomiarowy
Miernik uziemień może zmierzyć rezystancję w zakresie od 0,01Ω do 200kΩ.
Odporność na zakłócenia
W celu zapewnienia dokładnego pomiaru nawet w warunkach silnych zakłóceń, przyrząd jest w stanie wykonywać dokładne pomiary przy zakłóceniach do 40V pik-pik.
Przyrząd dostarcza napięcia pomiarowe ±25V lub ±50V z możliwością wyboru jednej z 4 częstotliwości 94Hz, 105Hz, 111Hz i 128Hz.
Uniwersalne zasilanie
Miernik uziemień Meggera jest zasilany z 8 ogniw typu AA, które są szeroko dostępne i zapewniają doskonały czas pomiarów – stan tych baterii jest pokazywany na bieżąco na wskaźniku segmentowym wyświetlacza LCD, pozwalając na decyzję, kiedy wymienić baterie, zanim się całkowicie wyczerpią.
Wersja DET4TCR2 jest zasilana z 8 akumulatorków, ładowarka jest wbudowana w przyrząd, a przyrząd jest dostarczany z adapterem AC/DC.
Bezpieczeństwo
Mierniki uziemień Meggera spełniają standardy bezpieczeństwa oraz CAT IV 100V. Posiadają wybierane napięcie wyjściowe 25V lub 50V dla zachowania zgodności z norma IEC 61557-5.
Cechy szczególne
Obudowa otoczona gumową osłoną, aby przyrząd mógł wytrzymywać uderzenia, którym nieustannie podlega w terenie.
Zestaw adapterów pozwalających na podłączenie przewodów pomiarowych bez końcówek.
Sztywna osłona wyświetlacza składa się pod przyrządem w czasie wykonywania pomiarów natomiast przykrywa wyświetlacz po ich zakończeniu.
Przewody pomiarowe mogą pozostać podłączone niezależnie od położenia osłony.
Kodowane kolorem zakresy pomagają w wyborze zakresu, redukując błędy oraz czas pomiarów
Możliwość pracy z zasilaniem akumulatorowym
DET4TC2 (zestaw podstawowy) | 1000-345 | |
DET4TCR2 zasilanie akumulatorowe (zestaw podstawowy) | 1000-346 | |
Akcesoria na wyposażeniu zestawu podstawowego (proszę nie zamawiać przy zakupie przyrządu) | ||
Walizka transportowa | 5410-409 | |
Zestaw 4 sond i przewodów (15m, 10m, 10m, 3m) | 6220-806 | |
Zewnętrzny adapter AC/DC (tylko DET4TCR2) | 6280-370 | |
Świadectwo sprawdzenia producenta (certyfikat kalibracji) | ||
ZESTAWY: przyrząd + CLAMPS | ||
DET4TC2+CLAMPS (zestaw do pomiarów cęgowych) | 1000-365 | |
DET4TCR2+CLAMPS (zasilanie akumulatorowe + zestaw do pomiarów cęgowych) | 1000-366 | |
Akcesoria na wyposażeniu zestawu w wersji +CLAMPS (proszę nie zamawiać przy zakupie przyrządu) | ||
Walizka transportowa | 5410-409 | |
Zestaw 4 sond i przewodów (15m, 10m, 10m, 3m) | 6220-806 | |
Cęgi do pomiaru prądu z przewodem połączeniowym (6231-652), 52mm, | ICLAMP | |
Cęgi do pomiaru indukowanego napięcia, 52mm, płytka PCB (6220-831) do sprawdzenia kalibracji (dla pomiaru z użyciem dwóch cęgów) oraz przewód połączeniowy (6220-807) |
VCLAMP | |
Zestaw adapterów do podłączenia przewodów bez 4mm końcówek | 6220-803 | |
Zewnętrzny adapter AC/DC (tylko DET4TCR2) | 6280-370 | |
Świadectwo sprawdzenia producenta (certyfikat kalibracji) | ||
ZESTAWY: przyrząd + KIT | ||
DET4TC2+KIT (zestaw do pomiarów cęgowych oraz profesjonalne sondy) | 1000-404 | |
DET4TCR2+KIT (akumulatorowy, zestaw do pomiarów cęgowych oraz profesjonalne sondy) | 1000-405 | |
Akcesoria na wyposażeniu zestawu w wersji +KIT (proszę nie zamawiać przy zakupie przyrządu) | ||
Walizka transportowa | 5410-409 | |
Zestaw 4 sond i przewodów (15m, 10m, 10m, 3m) | 6220-806 | |
Cęgi do pomiaru prądu z przewodem połączeniowym (6231-652), 52mm, | ICLAMP | |
Cęgi do pomiaru indukowanego napięcia, 52mm, płytka PCB (6220-831) do sprawdzenia kalibracji (dla pomiaru z użyciem dwóch cęgów) oraz przewód połączeniowy (6220-807) |
VCLAMP | |
Zestaw adapterów do podłączenia przewodów bez 4mm końcówek | 6220-803 | |
Zewnętrzny adapter AC/DC (tylko DET4TCR2) | 6280-370 | |
Oddzielny profesjonalny zestaw sond i przewodów do pomiaru uziemień (2x50m, 2x30m, 4 sondy typu świder, walizka) |
6320-245 | |
Świadectwo sprawdzenia producenta (certyfikat kalibracji) | ||
Akcesoria opcjonalne (za dopłatą) | ||
Cęgi do pomiaru prądu z przewodem połączeniowym (6231-652), 52mm, | ICLAMP | |
Cęgi do pomiaru indukowanego napięcia, 52mm, płytka PCB (6220-831) do sprawdzenia kalibracji (dla pomiaru z użyciem dwóch cęgów) oraz przewód połączeniowy (6220-807) |
VCLAMP | |
Skrzynka kalibracyjna (25Ω) | 6220-824 | |
Zestaw adapterów do podłączenia gołych przewodów bez 4mm końcówek | 6220-803 | |
Czarny chwytak krokodylkowy (1) | 6220-850 | |
Profesjonalny zestaw sond i przewodów do pomiaru uziemień (na bębnach 2x50m i 2x30m, 4 sondy typu świder, walizka) |
6320-245 | |
12V przewód do ładowania z gniazda zapalniczki samochodowej (tylko dla DET4TCR2) | 6220-375 | |
Zapasowa ładowarka AC/DC (tylko DET4TCR2) | 6280-370 | |
Zapasowa walizka transportowa | 5410-429 | |
Zapasowa płytka kalibracyjna PCB (do metody 2-cęgowej) | 6220-831 | |
Zapasowe sondy (200mm, średnica 8mm), szt. 2 | 6220-804 | |
Zapasowy zestaw 4 sztuk przewodów pomiarowych (3m, 10m, 10m, 15m) | 6220-806 | |
Zapasowa sonda uziemiająca typu świder, szt. 1 | 6220-839 | |
Zapasowa szpula z kablem (50m, czerwony) | 1000-349 | |
Zapasowa szpula z kablem (50m, czarny) | 1000-350 | |
Zapasowa szpula z kablem (30m, zielony) | 1000-362 | |
Zapasowa szpula z kablem (30m, żółty) | 1000-361 |
Dane techniczne
- Szczelność obudowy: IP54
- Sprawdzenie pętli prądowej (sondy C): automatyczne
- Sprawdzenie pętli napięciowej (sondy P): automatyczne
- Sprawdzenie napięcia zakłóceń: automatyczne
- Odporność na zakłócenia: 40Vpp
- Pomiar dwu-zaciskowy: TAK
- Pomiar trzy-zaciskowy: TAK
- Pomiar cztero-zaciskowy: TAK
- Pomiary bez odłączania uziomu: TAK z opcjonalnymi cęgami ICLAMP
- Pomiary bez sond pomocniczych: TAK z opcjonalnymi cęgami ICLAMP i VCLAMP.
- Napięcie pomiarowe: przełączane 50V lub 25V
- Częstotliwość napięcia pomiarowego: 94Hz, 105Hz, 111Hz lub 128Hz
- Prąd pomiarowy: 4,5mA, 0,45mA lub 0,045mA
- Zakres pomiaru prądu za pomocą ICLAMP: 0,5mA do 19,9A
- Dokładność pomiaru prądu: 5% ±3%
- Zakres pomiaru napięcia uziemienia: 0 – 100V a.c.
- Dokładność pomiaru napięcia uziemienia: 2% ±2V
- Zakres pomiaru rezystancji: 0,01Ω do 200kΩ
- Dokładność pomiaru rezystancji:
- Metoda 2-zaciskowa: 2% ±3 cyfry
- Metoda 3-zaciskowa: 2% ±3 cyfry
- Metoda 4-zaciskowa: 2% ±3 cyfry
- Metoda ART: 5% ±3 cyfry
- Metoda bez sond pomocniczych: 7% ±3 cyfry
- Maksymalna rezystancja sond:
- Granica pętli potencjałowej Rp: 100kΩ (napięcie wyjściowe 50V)
- Granica pętli prądowej Rc: 100kΩ (napięcie wyjściowe 50V)
- Granica zredukowana do 100kΩ przy napięciu wyjściowym 25V
- Granica zredukowana do 5kΩ dla rozdzielczości 0,01Ω.
- Wyświetlacz: LCD, 3 i 1/2 cyfry z podświetleniem
- Typ baterii:
- DET4TC: 8 sztuk ogniw typu AA, LR6 (baterie alkaliczne)
- DET4TCR: 8 sztuk akumulatorów NiMH.
- Zakres temperatury pracy: -15° do +55°C
- Zakres temperatury magazynowania: -40° do +70°C
- Wilgotność: 95%RH bez kondensacji przy 40°C
- Bezpieczeństwo: EN61010-1 CAT IV 100V pomiędzy zaciskami
- EMC: zgodne z IEC61326 łącznie z poprawką no. 1
- Zgodność z normami
- Spełnia wymagania KEMA K85B
- Spełnia następujące części EN61557 „Bezpieczeństwo elektryczne w systemach dystrybucyjnych niskiego napięcia do 1000V a.c. i 1500V d.c. – Sprzęt do badań, pomiarów lub monitorowania pomiarów ochronnych”.
Część 1 – Wymagania ogólne
Część 5 – Rezystancja uziemienia
- Wymiary: 203 x 148 x 78mm
- Waga: 1kg
