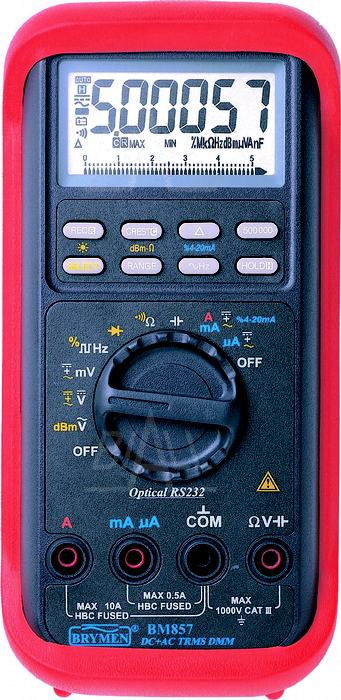

BM857s Multimetr TRMS(AC+DC)20kHz,RS232 Brymen
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeńBM857s to multimetr profesjonalny „haevy duty” z dokładnością bazową 0,03% (DCV). Może służyć jako multimetr wzorcowy w systemach jakości i do pomiarów w przemyśle z uwagi na najwyższy poziom ochrony. Oferuje b. dużo funkcji łącznie z pomiarem tłumienia (dBm), pętli sterowania (%4~20mA). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 20kHz i także ze składową stałą (AC, DC+AC). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min/Max-Min (nawet 0,8ms), rejestracja (Max, Min, Max-Min) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów), filtr sieciowy na wejściu miernika, sygnalizacja błędnego podłączenia (InErr). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 8kV, bezpieczeństwo CAT III 1000V. Miernik ma podświetlany LCD ze zliczaniem do 50000/500000(DCV) i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.
- DANE TECHNICZNE
-
- Cechy szczególne i funkcje specjalne
- Automatyczna/ręczna zmiana zakresów pomiarowych
- TrueRMS – Pomiar rzeczywistej wartości skutecznej
- DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
- Hz – Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
- RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
- MAX/MIN – rejestracja i odczyt wartości maks. i min. z pomiarów
- CREST: rejestracja wartości szczytowych MAX, MIN impulsów
- impulsów >0,8ms
- Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
- Komunikacja z komputerem PC za pomocą interfejsu USB
- POMIARY I DOKŁADNOŚCI
- Współczynnik temperaturowy:
- nominalnie 0,1 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
- Dokładność:
- +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
- Współczynnik temperaturowy:
- Test ciągłości+
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] 20 200 600 600 - DCV – napięcie stałe+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 500m 0,01m 0,03 2 10M 80p 1450 1050 5 0,0001 0,03 2 10M 30p 1450 1050 50 0,001 0,03 2 10M 30p 1450 1050 500 0,01 0,05 2 10M 30p 1450 1050 1000 0,1 0,1 2 10M 30p 1450 1050 - Napięcie DCV+ACV+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 500m 0,01m – – 20 45 10M 80p 1450 1050 5 0,0001 – – 20 45 10M 30p 1450 1050 50 0,001 – – 20 45 10M 30p 1450 1050 500 0,01 – – 20 45 10M 30p 1450 1050 1000 0,1 – – 20 45 10M 30p 1450 1050 500m 0,01m 0,8 60 45 300 10M 80p 1450 1050 5 0,0001 0,8 60 45 300 10M 30p 1450 1050 50 0,001 0,8 60 45 300 10M 30p 1450 1050 500 0,01 0,8 60 45 300 10M 30p 1450 1050 1000 0,1 0,8 60 45 300 10M 30p 1450 1050 500m 0,01m 0,8 40 300 1k 10M 80p 1450 1050 5 0,0001 2,0 60 300 1k 10M 30p 1450 1050 50 0,001 2,0 60 300 1k 10M 30p 1450 1050 500 0,01 2,0 60 300 1k 10M 30p 1450 1050 1000 0,1 1,0 40 300 1k 10M 30p 1450 1050 500m 0,01m *1dB – 1k 20k 10M 80p 1450 1050 5 0,0001 *2dB – 1k 20k 10M 30p 1450 1050 50 0,001 *3dB – 1k 20k 10M 30p 1450 1050 500 0,01 *3dB – 1k 20k 10M 30p 1450 1050 1000 0,1 – – 1k 20k 10M 30p 1450 1050 500m 0,01m – – 20k 100k 10M 80p 1450 1050 5 0,0001 – – 20k 100k 10M 30p 1450 1050 50 0,001 – – 20k 100k 10M 30p 1450 1050 500 0,01 – – 20k 100k 10M 30p 1450 1050 1000 0,1 – – 20k 100k 10M 30p 1450 1050 -
- Współczynnik szczytu:
- CF
- CF
-
- Stały odczyt przy zwartych przewodach pomiarowych
- CMRR – Współczynnik tłumienia sygnału wspólnego
- 80dB lub więcej dla DC do 60Hz (Rs=1k Ω)
- Współczynnik szczytu:
- DCA – prąd stały+
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A] 500u 0,01u 0,15 20 150 1000 0,5 5000u 0,1u 0,1 20 150 600 1 50m 0,001m 0,15 10 3,3 600 1 500m 0,01m 0,1 20 3,3 600 1 5 0,0001 0,5 10 0,045 600 10 10 0,001 0,5 20 0,045 600 10 -
-
- 10A pomiar ciągły, 15A przez 30 s z 5-minutowymi przerwami na chłodzenie
-
- Prąd DCA+ACA+
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Czestotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A] 500u 0,01u 1,0 40 50 60 150 600 1 5000u 0,1u 1,0 40 50 60 150 600 1 50m 0,001m 1,0 40 50 60 3,3 600 1 500m 0,01m 1,0 40 50 60 3,3 600 1 5 0,0001 1,0 40 50 60 0,045 600 10 10 0,001 1,0 40 50 60 0,045 600 10 500u 0,01u 1,0 40 40 1k 150 600 1 5000u 0,1u 1,0 40 40 1k 150 600 1 50m 0,001m 1,0 40 40 1k 3,3 600 1 500m 0,01m 1,0 50 40 1k 3,3 600 1 5 0,0001 1,0 40 40 1k 0,045 600 10 10 0,001 1,0 40 40 1k 0,045 600 10 500u 0,01u – – 1k 10k 150 600 1 5000u 0,1u – – 1k 10k 150 600 1 50m 0,001m – – 1k 10k 3,3 600 1 500m 0,01m – – 1k 10k 3,3 600 1 5 0,0001 – – 1k 10k 0,045 600 10 10 0,001 – – 1k 10k 0,045 600 10 -
- Współczynnik szczytu:
- CF
- CF
-
- 10A pomiar ciągły, 15A przez 30 s z 5-minutowymi przerwami na chłodzenie
- Współczynnik szczytu:
- Rezystancja+
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 500 0,01 0,1 6 3 600 600 5k 0,0001k 0,1 6 1,3 600 600 50k 0,001k 0,1 6 1,3 600 600 500k 0,01k 0,1 6 1,3 600 600 5M 0,0001M 0,4 6 1,3 600 600 50M 0,001M 2,0 6 1,3 600 600 - Pojemność+
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 50n 0,01n 0,8 3 600 600 500n 0,1n 0,8 3 600 600 5u 0,001u 1,0 3 600 600 50u 0,01u 2,0 3 600 600 500u 0,1u 3,5 5 600 600 9999u 1u 5,5 5 600 600 -
-
- Dokładność dla kondensatorów warstwowych lub lepszych
-
- Częstotliwość+
Zakres [Hz] Dokładność Czułość Funkcja 5-2M 0,002%+4c 2,5V (prostokąt) Logic 10-200k 0,002%+4c 100mV 500mV 10-200k 0,002%+4c 1V 5V 10-100k 0,002%+4c 10V 50V 10-100k 0,002%+4c 100V 500V 10-10k 0,002%+4c 900V 1000V - Wypełnienie impulsu+
Zakres [%] Dokładność Częstotliwość [Hz] 0,1-99,9 3c/kHz+2c 5-500k -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 600VDC/600VACrms
- Zabezpieczenie wejścia pomiarowego
- Test diod+
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność 3,5V 0,4mA 0-5V 0,0001 1,0%+1c -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 600VDC/600VACrms
- Zabezpieczenie wejścia pomiarowego
- Test pętli prądowej+
Zakres [A] Zakres [%] Dokładność 4-20m 0-100 25c - dBm+
Zakres Dokładność Wybór impedancji -11,76dBm-54,25dBm 0,25dB+2c 4-1200 -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 600VDC/600VACrms
- Wybór impedancji
- 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900 1000, 1200 Ω
- Zabezpieczenie wejścia pomiarowego
- Cechy szczególne i funkcje specjalne
-
- Producent
- Brymen
- Kraj pochodzenia
- Tajwan
- Zgodność z normami
-
- Kat. III 600VAC/300VDC
- Kat. IV 600VAC/300VDC
- Kat. IV 600V AC/DC
- Kat. III 1000V AC/DC
- PN-EN61010-1 (druga edycja)
- UL61010-1 (druga edycja)
- IEC61010-1 (druga edycja)
-
- Kompatybilność elektromagnetyczna
- PN-EN61326-1
- PN-EN55022
- PN-EN61000-3-3
- PN-EN61000-3-2
- PN-EN61000-4-6
- PN-EN61000-4-11
- PN-EN61000-4-5
- PN-EN61000-4-3
- PN-EN61000-4-2
- PN-EN61000-4-8
- PN-EN61000-4-4
- Certyfikaty
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
- Ochrona przeciwprzepięciowa
- 8kV (1,2/50us SURGE)
- Producent
-
- DANE OGÓLNE
- Wyświetlacz
-
- Wyświetlacz LCD
- 4 4/5 cyfry, maksymalne wskazanie 50000
- DCV: 5 4/5 max. 50000, Hz: 6 cyfr max. 999999
- Próbkowanie:
- 5 razy/s
- 1,25 razy/s
- dla 5 4/5 cyfry
- 4 4/5 cyfry, maksymalne wskazanie 50000
- Wskaźnik analogowy – Bargraf
- Liczba segmentów
- 42
- Liczba segmentów
- Podświetlenie wyświetlacza / skali
- Wyświetlacz LCD
-
- Zasilanie
- Bateryjne
- bateria 9V (006P, IEC6F22, NEDA1604)
- 1 szt.
- Sygnalizacja wyczerpania baterii
- poniżej napięcia ok. 7V
- bateria 9V (006P, IEC6F22, NEDA1604)
- Automatyczne wyłączenie zasilania
- po 5 min. bezczynności
- Bateryjne
- Warunki pracy:
- 0°C÷45°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.45°C
- Warunki przechowywania:
- -20°C÷60°C, wilgotność względna RH<80%
- Maksymalna wysokość pracy:
- 2000m n.p.m.
- Stopień zanieczyszcz. środow. naturalnego
- 2
- Wymiary i masa+
Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g] 198 97 55 500g
- Wyświetlacz
- Wyposażenie standardowe
- Przewody pomiarowe (para)
- Holster ochronny
- Komplet baterii
- Instrukcja obsługi
- Wyposażenie opcjonalne
- Kit BRUA-85Xa – interfejs optyczny do komunikacji USB/RS-232 z oprogramowaniem (do modeli nowszych – z A w nazwie modelu)
Zobacz również
-

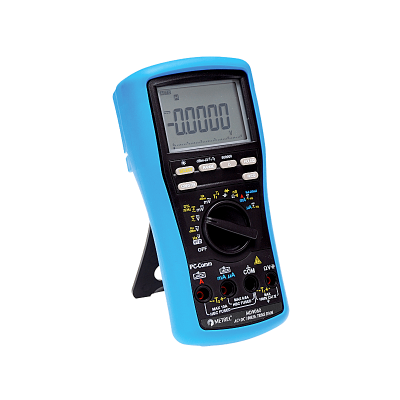

MD 9050 z komunikacją z PC TRMS ACV, DCV, TRMS ACA 10A, DCA10A, Dioda, Rezyst., Ciągłość, Hz, Pojem., Temp., Wykrywanie napięcia
MD 9050990,00 zł804,88 zł nettoKategoria: multimetry cyfroweProducent: Metrel -

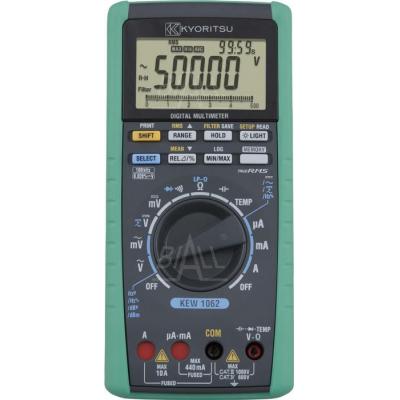

KEW1062 Multimetr TRMS-100kHz,MEM,USB
