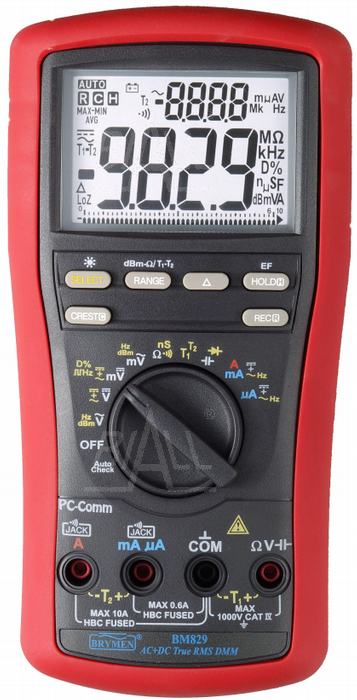

BM829s Multimetr TRMS(AC+DC),T1,T2,dual LCD,USB Brymen
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeńBM829s to multimetr profesjonalny „haevy duty” z dokładnością bazową 0,08% (DCV). Z uwagi na najwyższy poziom ochrony może być stosowany w przemyśle. Oferuje b. dużo funkcji łącznie z pomiarem przewodności (nS), tłumienia (dBm) i temperatury (T1, T2, T1-T2). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 20kHz i także ze składową stałą (AC, DC+AC). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min/Max-Min (nawet 1ms), rejestracja (Max, Min, Max-Min, Avg) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów). Innowacyjna funkcja AutoCheck automatyczny wybór pomiaru LoZ DCV / LoZ ACV / Ω, dzięki analizie sygnału wejściowego, wewnętrzny algorytm zapewnia pomiar napięć przy obniżonej impedancji Z. Dalsze funkcje specjalne to: sygnalizacja błędnego podłączenia (Beep Jack), bezdotykowe wykrywanie pola elektrycznego (EF). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 12kV, bezpieczeństwo CAT IV 1000V. Miernik ma podwójny, podświetlany LCD ze zliczaniem do 6000/9999 i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.
- DANE TECHNICZNE
-
- Cechy szczególne i funkcje specjalne
- Automatyczna/ręczna zmiana zakresów pomiarowych
- TrueRMS – Pomiar rzeczywistej wartości skutecznej
- Pomiar temperatury
- dwukanałowy
- DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
- Hz – Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
- RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
- CREST: rejestracja wartości szczytowych MAX, MIN impulsów
- REC – rejestracja wartości MAX, MIN
- EF: bezdotykowa detekcja pola elektrycznego (napięcia)
- Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
- Komunikacja z komputerem PC za pomocą interfejsu USB
- Lo-Z – pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
- Hi-Z – pomiary napięcia o wysokiej impedancji wejścia
- AutoCheck – automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego
- Sygnalizacja nieprawidłowych połączeń
- POMIARY I DOKŁADNOŚCI
- Współczynnik temperaturowy:
- nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 45°C)
- Dokładność:
- +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
- Współczynnik temperaturowy:
- Test ciągłości+
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] 20 300 600 600 -
- Czas odpowiedzi
- <100us
- Czas odpowiedzi
- DCV – napięcie stałe+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 60m 0,01m 0,12 2 10M 50p 600 600 600m 0,1m 0,06 2 10M 80p 600 600 999,9m 0,1m 0,08 2 10M 50p 1450 1050 9,999 0,001 0,08 2 10M 50p 1450 1050 99,99 0,01 0,08 2 10M 50p 1450 1050 999,9 0,1 0,08 2 10M 50p 1450 1050 999,9m (AutoCheck) 0,1m 0,5 3 3k 165p 600 600 9,999 (AutoCheck) 0,001 0,5 3 3k 165p 1450 1050 99,99 (AutoCheck) 0,01 0,5 3 18k 165p 1450 1050 999,9 (AutoCheck) 0,1 0,5 3 500k 165p 1450 1050 -
- NMRR – Współczynnik tłumienia sygnału nałożonego
- 60dB lub więcej dla 50/60Hz +-0,1%
-
- Impedancja wejściowa narasta powyżej 50V i wynosi: 18k Ω dla 100V, 125k Ω dla 300V, 320k Ω dla 600V, 500k Ω dla 1000V
- CMRR – Współczynnik tłumienia sygnału wspólnego
- 110dB lub więcej dla 50/60Hz (Rs=1k Ω)
- NMRR – Współczynnik tłumienia sygnału nałożonego
- ACV – napięcie przemienne+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 999,9m (AutoCheck) 0,1m 1,0 4 50 60 3k 150p 600 600 9,999 (AutoCheck) 0,001 1,0 4 50 60 3k 150p 1450 1050 99,99 (AutoCheck) 0,01 1,0 4 50 60 18k 150p 1450 1050 999,9 (AutoCheck) 0,1 1,0 4 50 60 460k 150p 1450 1050 -
- Współczynnik szczytu:
- CF
- CF
-
- Impedancja wejściowa narasta powyżej 50V i wynosi: 18k Ω dla 100V, 125k Ω dla 300V, 320k Ω dla 600V, 460k Ω dla 1000V
- Współczynnik szczytu:
- Napięcie DCV+ACV+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 60m 0,01m 0,5 3 50 60 10M 50p 600 600 600m 0,1m 0,5 3 50 60 10M 80p 600 600 999,9m 0,1m 0,5 3 50 60 10M 50p 600 600 9,999 0,001 0,5 3 50 60 10M 50p 1450 1050 99,99 0,01 0,5 3 50 60 10M 50p 1450 1050 999,9 0,1 0,5 3 50 60 10M 50p 1450 1050 60m 0,01m 0,8 4 40 500 10M 50p 600 600 600m 0,1m 0,8 4 40 500 10M 80p 600 600 999,9m 0,1m 5,0 4 40 500 10M 50p 600 600 9,999 0,001 1,0 4 40 500 10M 50p 1450 1050 99,99 0,01 1,0 4 40 500 10M 50p 1450 1050 999,9 0,1 2,0 4 40 500 10M 50p 1450 1050 60m 0,01m 2,0 3 500 1k 10M 50p 600 600 600m 0,1m 2,0 3 500 1k 10M 80p 600 600 999,9m 0,1m 3dB – 500 1k 10M 50p 600 600 9,999 0,001 1,0 4 500 1k 10M 50p 1450 1050 99,99 0,01 1,0 4 500 1k 10M 50p 1450 1050 999,9 0,1 2,0 4 500 1k 10M 50p 1450 1050 60m 0,01m 2,0 3 1k 3k 10M 50p 600 600 600m 0,1m 2,0 3 1k 3k 10M 80p 600 600 999,9m 0,1m – – 1k 3k 10M 50p 600 600 9,999 0,001 3,0 4 1k 3k 10M 50p 1450 1050 99,99 0,01 3,0 4 1k 3k 10M 50p 1450 1050 999,9 0,1 3,0 4 1k 3k 10M 50p 1450 1050 60m 0,01m 2,0 3 3k 20k 10M 50p 600 600 600m 0,1m 2,0 3 3k 20k 10M 80p 600 600 999,9m 0,1m – – 3k 20k 10M 50p 600 600 9,999 0,001 3dB – 3k 20k 10M 50p 1450 1050 99,99 0,01 3dB – 3k 20k 10M 50p 1450 1050 999,9 0,1 – – 3k 20k 10M 50p 1450 1050 -
- Współczynnik szczytu:
- CF
- CF
- CMRR – Współczynnik tłumienia sygnału wspólnego
- 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)
- Współczynnik szczytu:
- DCA – prąd stały+
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A] 600u 0,1u 0,2 4 80 600 1 6000u 1u 0,2 4 80 600 1 60m 0,01m 0,2 4 1,5 600 1 600m 0,1m 0,2 4 1,5 600 1 6 0,001 0,2 4 0,02 600 10 10 0,01 0,2 4 0,02 600 10 -
-
- 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie
-
- Prąd DCA+ACA+
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Czestotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A] 600u 0,1u 0,6 3 50 60 80 600 1 6000u 1u 0,6 3 50 60 80 600 1 60m 0,01m 0,6 3 50 60 1,5 600 1 600m 0,1m 1,0 3 50 60 1,5 600 1 6 0,001 0,8 6 50 60 0,02 600 10 10 0,01 0,8 6 50 60 0,02 600 10 600u 0,1u 0,8 4 40 1k 80 600 1 6000u 1u 0,8 4 40 1k 80 600 1 60m 0,01m 0,8 4 40 1k 1,5 600 1 600m 0,1m 1,0 4 40 1k 1,5 600 1 6 0,001 0,8 6 40 1k 0,02 600 10 10 0,01 0,8 6 40 1k 0,02 600 10 -
- Współczynnik szczytu:
- CF
- CF
-
- 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie
- Współczynnik szczytu:
- Rezystancja+
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 600 0,1 0,1 3 1,2 600 600 6k 0,001k 0,1 3 1,2 600 600 60k 0,01k 0,1 3 1,2 600 600 600k 0,1k 0,1 3 1,2 600 600 6M 0,001M 0,4 3 1,2 600 600 60M 0,01M 1,5 5 1,0 600 600 99,99n (S) 0,01n (S) 0,8 10 1,2 600 600 600 (AutoCheck) 0,1 0,5 4 1,2 600 600 6k (AutoCheck) 0,001k 0,5 4 1,2 600 600 60k (AutoCheck) 0,01k 0,5 4 1,2 600 600 600k (AutoCheck) 0,1k 0,5 4 1,2 600 600 6M (AutoCheck) 0,001M 0,8 3 1,2 600 600 60M (AutoCheck) 0,01M 2,0 5 1,0 600 600 - Pojemność+
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 60n 0,01n 0,8 3 600 600 600n 0,1n 0,8 3 600 600 6u 0,001u 1,0 3 600 600 60u 0,01u 2,0 3 600 600 600u 0,1u 3,5 5 600 600 6m 0,001m 5,0 5 600 600 25m 0,01m 6,5 5 600 600 -
-
- Dokładność dla kondensatorów warstwowych lub lepszych
-
- Częstotliwość+
Zakres [Hz] Dokładność Czułość Funkcja 5-1M 0,004%+4c 2,5V (prostokąt) DCmV-Logic 15-50k 0,04%+4c 40mV AC 60mV 15-50k 0,04%+4c 60mV AC 600mV 15-1k 0,04%+4c 0,5V AC 999,9mV 15-10k 0,04%+4c 2,5V AC 9,999V 15-10k 0,04%+4c 25V AC 99,99V 15-10k 0,04%+4c 100V AC 999,9V 15-3k 0,04%+4c 45 μA AC 600 μA 15-3k 0,04%+4c 600 μA AC 6000 μA 15-3k 0,04%+4c 40mA AC 60mA 15-3k 0,04%+4c 60mA AC 600mA 15-3k 0,04%+4c 4A AC 6A 15-3k 0,04%+4c 6A AC 10A - Temperatura+
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezpieczenia DCpeak [V] Zabezpieczenie DC-ACrms [V] -50 1000 0,3 2 600 600 -
- Dokładność nie uwzględnia dokładności termopary
-
- Funkcja pomiaru różnicy temperatur
- Wypełnienie impulsu+
Zakres [%] Dokładność Częstotliwość [Hz] Czułość 0-100% 3c/kHz+2c 5-10k 2,5V (prostokąt) -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 600VDC/600VACrms
- Zabezpieczenie wejścia pomiarowego
- Test diod+
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność <3,5VDC 0,4mA 2V 0,001V 1,0%+1c -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 600VDC/600VACrms
- Zabezpieczenie wejścia pomiarowego
- Bezdotykowa detekcja pola elektrycznego EF
- Wskazanie bargrafu+
Wartość napięcia [V] Wskazanie bargrafu 10-36V – 23-83V – – 59-165V – – – 124-330V – – – – >250V – – – – –
- Wskazanie bargrafu+
- dBm+
Zakres Dokładność Wybór impedancji Impedancja wejściowa -11,76-54,25dBm (600 Ω) 0,25dB+2c 4-1200 Ω 10M Ω, 50pF -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 600VDC/600VACrms
- Wybór impedancji
- 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900, 1000, 1200 Ω
- Zabezpieczenie wejścia pomiarowego
- Cechy szczególne i funkcje specjalne
-
- Producent
- Brymen
- Kraj pochodzenia
- Tajwan
- Zgodność z normami
-
- Kat. IV 600V AC/DC
- Kat. IV 300V AC/DC
- IEC61010-1 (druga edycja)
- UL61010-1 (druga edycja)
- Kat. IV 1000V AC/DC
- PN-EN61010-1 (druga edycja)
-
- Kompatybilność elektromagnetyczna
- PN-EN61326
- PN-EN55022
- PN-EN61000-3-3
- PN-EN61000-3-2
- PN-EN61000-4-8
- PN-EN61000-4-11
- PN-EN61000-4-6
- PN-EN61000-4-3
- PN-EN61000-4-2
- PN-EN61000-4-4
- PN-EN61000-4-5
- Certyfikaty
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
- Ochrona przeciwprzepięciowa
- 12kV (1,2/50us SURGE)
- Producent
-
- DANE OGÓLNE
- Wyświetlacz
-
- Wyświetlacz LCD
- ACV, DCV, Hz, nS: max 9999, mV, DCA, ACA, R, C: max 6000
- Wyświetlacz podwójny
- Próbkowanie:
- 5 razy/s
- Wskaźnik analogowy – Bargraf
- Liczba segmentów
- 41
- Próbkowanie
- 60 razy/s
- Liczba segmentów
- Podświetlenie wyświetlacza / skali
- Wyświetlacz LCD
-
- Zasilanie
- Bateryjne
- bateria 9V (006P, IEC6F22, NEDA1604)
- 1 szt.
- Sygnalizacja wyczerpania baterii
- bateria 9V (006P, IEC6F22, NEDA1604)
- Automatyczne wyłączenie zasilania
- po 30 min. bezczynności
- Bateryjne
- Warunki pracy:
- 0°C÷45°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.45°C
- Warunki przechowywania:
- -20°C÷60°C, wilgotność względna RH<80%
- Maksymalna wysokość pracy:
- 2000m n.p.m.
- Stopień zanieczyszcz. środow. naturalnego
- 2
- Wymiary i masa+
Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g] 208 103 64,5 635g
- Wyświetlacz
- Wyposażenie standardowe
- Przewody pomiarowe (para)
- Sonda typu K do pomiaru temperatury
- Holster ochronny
- Komplet baterii
- Instrukcja obsługi
- Wyposażenie opcjonalne
- Sonda temperatury
- TCK – adapter: gniazdo do sond K – wtyk (2 x banan 4mm) [nr kat.602069]
- BMH-01 – wieszak magnetyczny
- Zestaw USB do komunikacji z komputerem PC
- Interfejs USB BU-82X [nr kat.102040]
- Sonda temperatury
