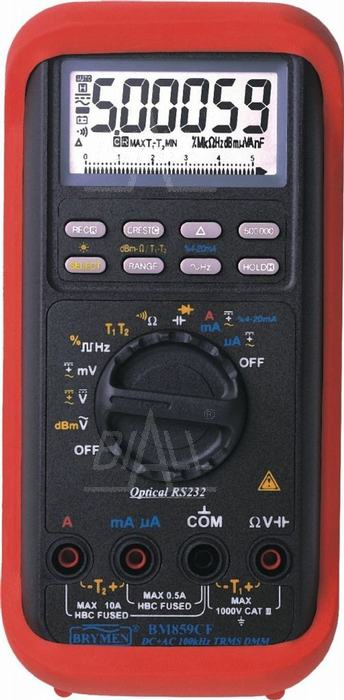

BM859s Multimetr TRMS(AC+DC),dBm,T1,T2,RS232 Brymen
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeńBM859s to multimetr profesjonalny „haevy duty” z dokładnością bazową 0,02% (DCV). Może służyć jako multimetr wzorcowy w systemach jakości i do pomiarów w przemyśle z uwagi na najwyższy poziom ochrony. Oferuje b. dużo funkcji łącznie z pomiarem tłumienia (dBm), pętli sterowania (%4~20mA) i temperatury (T1, T2, T1-T2). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 100kHz i także ze składową stałą (AC, DC+AC). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min/Max-Min (nawet 0,8ms), rejestracja (Max, Min, Max-Min) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów), filtr sieciowy na wejściu miernika, sygnalizacja błędnego podłączenia (InErr). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 8kV, bezpieczeństwo CAT III 1000V. Miernik ma podświetlany LCD ze zliczaniem do 50000/500000(DCV) i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.
- DANE TECHNICZNE
-
- Cechy szczególne i funkcje specjalne
- TrueRMS – Pomiar rzeczywistej wartości skutecznej
- Automatyczna/ręczna zmiana zakresów pomiarowych
- DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
- Hz – Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
- RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
- MAX/MIN – rejestracja i odczyt wartości maks. i min. z pomiarów
- CREST: rejestracja wartości szczytowych MAX, MIN impulsów
- impulsów >0,8ms
- Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
- POMIARY I DOKŁADNOŚCI
- Dokładność:
- +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
- Współczynnik temperaturowy:
- nominalnie 0,1 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
- Dokładność:
- Test ciągłości+
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] 20 200 1450 1050 -
- Czas odpowiedzi
- <100us
- Czas odpowiedzi
- DCV – napięcie stałe+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 500m 0,01m 0,02 2 10M 80p 1450 1050 5 0,0001 0,02 2 10M 30p 1450 1050 50 0,001 0,02 2 10M 30p 1450 1050 500 0,01 0,04 2 10M 30p 1450 1050 1000 0,1 0,05 2 10M 30p 1450 1050 - Napięcie DCV+ACV+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 500m 0,01m 1,5 40 20 45 10M 80p 1450 1050 5 0,0001 1,5 40 20 45 10M 30p 1450 1050 50 0,001 1,5 40 20 45 10M 30p 1450 1050 500 0,01 – – 20 45 10M 30p 1450 1050 1000 0,1 – – 20 45 10M 30p 1450 1050 500m 0,01m 0,3 20 45 300 10M 80p 1450 1050 5 0,0001 0,8 20 45 300 10M 30p 1450 1050 50 0,001 0,8 20 45 300 10M 30p 1450 1050 500 0,01 0,4 40 45 300 10M 30p 1450 1050 1000 0,1 0,4 40 45 300 10M 30p 1450 1050 500m 0,01m 0,3 10 300 5k 10M 80p 1450 1050 5 0,0001 0,4 40 300 5k 10M 30p 1450 1050 50 0,001 0,4 40 300 5k 10M 30p 1450 1050 500 0,01 0,4 40 300 5k 10M 30p 1450 1050 1000 0,1 0,8 40 300 1k 10M 30p 1450 1050 500m 0,01m 0,5 20 5k 20k 10M 80p 1450 1050 5 0,0001 0,8 20 5k 20k 10M 30p 1450 1050 50 0,001 0,8 20 5k 20k 10M 30p 1450 1050 500 0,01 0,5 20 5k 20k 10M 30p 1450 1050 1000 0,1 – – 5k 20k 10M 30p 1450 1050 500m 0,01m 2,0 40 20k 100k 10M 80p 1450 1050 5 0,0001 4,0 40 20k 100k 10M 30p 1450 1050 50 0,001 4,0 40 20k 100k 10M 30p 1450 1050 500 0,01 – – 20k 100k 10M 30p 1450 1050 1000 0,1 – – 20k 100k 10M 30p 1450 1050 -
- Współczynnik szczytu:
- CF
- CF
-
- Stały odczyt przy zwartych przewodach pomiarowych
- CMRR – Współczynnik tłumienia sygnału wspólnego
- 80dB lub więcej dla DC do 60Hz (Rs=1k Ω)
- Współczynnik szczytu:
- DCA – prąd stały+
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A] 500u 0,01u 0,15 20 150 1000 0,44 5000u 0,1u 0,1 20 150 1000 0,44 50m 0,001m 0,15 10 3,3 1000 0,44 500m 0,01m 0,1 20 3,3 1000 0,44 5 0,0001 0,5 10 0,045 1000 11 10 0,001 0,5 20 0,045 1000 11 -
-
- 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie
-
- Prąd DCA+ACA+
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Czestotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A] 500u 0,01u 0,5 50 50 60 150 1000 0,44 5000u 0,1u 0,5 50 50 60 150 1000 0,44 50m 0,001m 0,5 50 50 60 3,3 1000 0,44 500m 0,01m 0,5 50 50 60 3,3 1000 0,44 5 0,0001 0,5 50 50 60 0,045 1000 11 10 0,001 0,5 50 50 60 0,045 1000 11 500u 0,01u 0,7 50 40 1k 150 1000 0,44 5000u 0,1u 0,7 50 40 1k 150 1000 0,44 50m 0,001m 0,7 50 40 1k 3,3 1000 0,44 500m 0,01m 0,7 50 40 1k 3,3 1000 0,44 5 0,0001 0,7 50 40 1k 0,045 1000 11 10 0,001 0,7 50 40 1k 0,045 1000 11 500u 0,01u 2,0 50 1k 10k 150 1000 0,44 5000u 0,1u 2,0 50 1k 10k 150 1000 0,44 50m 0,001m 2,0 50 1k 10k 3,3 1000 0,44 500m 0,01m 2,0 50 1k 10k 3,3 1000 0,44 5 0,0001 – – 1k 10k 0,045 1000 11 10 0,001 – – 1k 10k 0,045 1000 11 -
- Współczynnik szczytu:
- CF
- CF
-
- 10A pomiar ciągły, 20A przez 30 sekund
- Współczynnik szczytu:
- Rezystancja+
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 500 0,01 0,07 10 3 1450 1050 5k 0,0001k 0,07 2 1,3 1450 1050 50k 0,001k 0,07 2 1,3 1450 1050 500k 0,01k 0,07 2 1,3 1450 1050 5M 0,0001M 0,2 6 1,3 1450 1050 50M 0,001M 2,0 6 1,3 1450 1050 - Pojemność+
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 50n 0,001n 0,8 3 1450 1050 500n 0,01n 0,8 3 1450 1050 5u 0,0001u 1,0 3 1450 1050 50u 0,001u 2,0 3 1450 1050 500u 0,01u 3,5 5 1450 1050 9999u 0,1u 5,5 5 1450 1050 -
-
- Dokładność dla kondensatorów warstwowych lub lepszych
-
- Częstotliwość+
Zakres [Hz] Dokładność Czułość Funkcja 5-2M 0,002%+4c 2,5V (prostokąt) Logic 10-200k 0,002%+4c 100mV 500mV 10-200k 0,002%+4c 1V 5V 10-100k 0,002%+4c 10V 50V 10-100k 0,002%+4c 100V 500V 10-10k 0,002%+4c 900V 1000V - Temperatura+
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezpieczenia DCpeak [V] Zabezpieczenie DC-ACrms [V] -50 1000 0,3 1 1450 1050 -
-
- Funkcja pomiaru różnicy temperatur
- Dokładność nie uwzględnia dokładności termopary
-
- Wypełnienie impulsu+
Zakres [%] Dokładność Częstotliwość [Hz] 0,1-99,9 3c/kHz+2c 5-500k -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 1450Vpeak/1050Vrms
- Zabezpieczenie wejścia pomiarowego
- Test diod+
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność 3,5V 0,4mA 0-5V 0,0001 1,0%+1c -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 1450Vpeak/1050Vrms
- Zabezpieczenie wejścia pomiarowego
- Test pętli prądowej+
Zakres [A] Zakres [%] Dokładność 4-20m 0-100 25c - dBm+
Zakres Dokładność Wybór impedancji -11,76dBm-54,25dBm 0,25dB+2c 4-1200 -
- Zabezpieczenie wejścia pomiarowego
- przeciążeniowe 1450Vpeak/1050Vrms
- Wybór impedancji
- 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900 1000, 1200 Ω
- Zabezpieczenie wejścia pomiarowego
- Cechy szczególne i funkcje specjalne
-
- Producent
- Brymen
- Kraj pochodzenia
- Tajwan
- Zgodność z normami
-
- UL61010-1 (druga edycja)
- PN-EN61010-1 (druga edycja)
- CSA C22.2 nr 61010-1-92
- IEC61010-1 (druga edycja)
- Kat. IV 600V AC/DC
- Kat. III 1000V AC/DC
-
- Kompatybilność elektromagnetyczna
- PN-EN61326-1
- PN-EN55022
- PN-EN61000-3-2
- PN-EN61000-3-3
- PN-EN61000-4-8
- PN-EN61000-4-11
- PN-EN61000-4-6
- PN-EN61000-4-5
- PN-EN61000-4-2
- PN-EN61000-4-4
- PN-EN61000-4-3
- Certyfikaty
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
- Ochrona przeciwprzepięciowa
- 8kV (1,2/50us SURGE)
- Producent
-
- DANE OGÓLNE
- Wyświetlacz
-
- Wyświetlacz LCD
- 4 4/5 cyfry, maksymalne wskazanie 50000
- DCV: 5 4/5 max. 50000, Hz: 6 cyfr max. 999999
- Próbkowanie:
- 1,25 razy/s
- dla 5 4/5 cyfry
- 5 razy/s
- 1,25 razy/s
- 4 4/5 cyfry, maksymalne wskazanie 50000
- Wskaźnik analogowy – Bargraf
- Liczba segmentów
- 42
- Próbkowanie
- 60 razy/s
- Liczba segmentów
- Podświetlenie wyświetlacza / skali
- Wyświetlacz LCD
-
- Zasilanie
- Bateryjne
- bateria 9V (006P, IEC6F22, NEDA1604)
- 1 szt.
- bateria 9V (006P, IEC6F22, NEDA1604)
- Automatyczne wyłączenie zasilania
- po 5 min. bezczynności
- Bateryjne
- Warunki pracy:
- 0°C÷45°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.45°C
- Warunki przechowywania:
- -20°C÷60°C, wilgotność względna RH<80%
- Maksymalna wysokość pracy:
- 2000m n.p.m.
- Stopień zanieczyszcz. środow. naturalnego
- 2
- Wymiary i masa+
Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g] 198 97 55 500g
- Wyświetlacz
- Wyposażenie standardowe
- Przewody pomiarowe (para)
- Sonda typu K do pomiaru temperatury
- Holster ochronny
- Komplet baterii
- Instrukcja obsługi
- Wyposażenie opcjonalne
- Kit BRUA-85Xa – interfejs optyczny do komunikacji USB/RS-232 z oprogramowaniem (do modeli nowszych – z A w nazwie modelu)
- Sonda temperatury
- TCK – adapter: gniazdo do sond K – wtyk (2 x banan 4mm) [nr kat.602069]
