Wielofunkcyjny miernik parametrów instalacji elektrycznej MPI-506 z certyfikatem kalibracji
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie

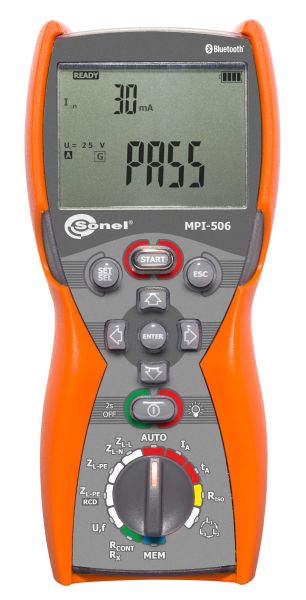

Dodaj do listy życzeńSonel MPI-506 to wielofunkcyjny miernik parametrów instalacji elektrycznych. Jest on jednym z najmniejszych na świecie urządzeń posiadających jednocześnie tak wiele funkcji pomiarowych.
Małe gabaryty, ergonomia i wygodna obsługa przy zachowaniu uniwersalności i wszechstronności w zastosowaniu to cechy wyróżniające przyrząd.
MPI-506 wykonamy następujące pomiary (zgodnie z normą PN-EN 61557):
- impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
- parametry wyłączników RCD
- rezystancja izolacji
- ciągłość połączeń ochronnych i wyrównawczych
- test kolejności faz
Cechy:
Pomiar parametrów pętli zwarcia:
- Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45…65 Hz, roboczy zakres napięć: 180…460 V
- Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
- Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
- Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)
Badanie wyłączników różnicowoprądowych typu AC, A
- Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
- Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn • Pomiar RE i UB bez wyzwalania RCD
- Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem
- • Pomiar IA oraz tA przy jednym zadziałaniu RCD
Pomiar rezystancji izolacji:
- Napięcia probiercze 100 V, 250 V, 500 V
Pomiar rezystancji połączeń ochronnych i wyrównawczych
- Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
- Autokalibracja przewodów pomiarowych – możliwość użycia dowolnych przewodów
- Pomiar rezystancji małym prądem z sygnalizacją dźwiękową
Wskazanie kolejności faz
Dodatkowe funkcje:
- Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej
- Pomiar napięcia (0…500 V) i częstotliwości sieci
- Pamięć 990 wyników, bezprzewodowa transmisja danych do komputera
- Podświetlana klawiatura
Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Pomiar prądem 7,6/13,3 A, zakres pomiarowy wg PN-EN 61557-3: 0,13…1999 Ω
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00…19,99 Ω | 0,01 Ω | ±(5% w.m. + 3 cyfr) |
20,0…199,9 Ω | 0,1 Ω | ±(5% w.m. + 3 cyfr) |
200…1999 Ω | 1 Ω | ±(5% w.m. + 3 cyfr) |
Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy
wg PN-EN 61557-3: 0,50…1999 Ω
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00…19,99 Ω | 0,01 Ω | ±(6% w.m. + 10 cyfr) |
20,0…199,9 Ω | 0,1 Ω | ±(6% w.m. + 5 cyfr) |
200…1999 Ω | 1 Ω | ±(6% w.m. + 5 cyfr) |
Pomiar rezystancji izolacji
Zakres pomiarowy wg IEC 61557-2
- UISO = 100 V: 100 kΩ…99,9 MΩ
- UISO = 250 V: 250 kΩ…199,9 MΩ
- UISO = 500 V: 500 kΩ…599,9 MΩ
Zakres wyświetlania dla UISO = 100 V |
Rozdzielczość | Błąd podstawowy |
---|---|---|
0…1999 kΩ | 1 kΩ | ±(5% w.m. + 8 cyfr) |
2,00…19,99 MΩ | 0,01 MΩ | ±(5% w.m. + 8 cyfr) |
20,0…99,9 MΩ | 0,1 MΩ | ±(5% w.m. + 8 cyfr) |
Zakres wyświetlania dla UISO = 250 V |
Rozdzielczość | Błąd podstawowy |
---|---|---|
0…1999 kΩ | 1 kΩ | ±(5% w.m. + 8 cyfr) |
2,00…19,99 MΩ | 0,01 MΩ | ±(5% w.m. + 8 cyfr) |
20,0…99,9 MΩ | 0,1 MΩ | ±(5% w.m. + 8 cyfr) |
Zakres wyświetlania dla UISO = 500 V |
Rozdzielczość | Błąd podstawowy |
---|---|---|
0…1999 kΩ | 1 kΩ | ±(5% w.m. + 8 cyfr) |
2,00…19,99 MΩ | 0,01 MΩ | ±(5% w.m. + 8 cyfr) |
20,0…99,9 MΩ | 0,1 MΩ | ±(5% w.m. + 8 cyfr) |
Wskazanie kolejności faz
- wskazanie kolejności faz: zgodna, niezgodna
- zakres napięć sieci: 100…440 V
- wyświetlanie wartości napięć międzyfazowych
Pomiary parametrów wyłączników RCD (roboczy zakres napięć 180…270 V)
Test wyłączania RCD i pomiar czasu zadziałania tA
(dla funkcji pomiarowej tA)
Typ RCD | Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|---|---|
Ogólnego typu i krótko- zwłoczny | 0,5*IΔn | 0…300 ms | 1 ms | ± (2% w.m. + 2 cyfry) |
Ogólnego typu i krótko- zwłoczny | 1*IΔn | 0…300 ms | 1 ms | ± (2% w.m. + 2 cyfry) |
Ogólnego typu i krótko- zwłoczny | 2*IΔn | 0…150 ms | 1 ms | ± (2% w.m. + 2 cyfry) |
Ogólnego typu i krótko- zwłoczny | 5*IΔn | 0…40 ms | 1 ms | ± (2% w.m. + 2 cyfry) |
Selektywny | 0,5*IΔn | 0…500 ms | 1 ms | ± (2% w.m. + 2 cyfry) |
Selektywny | 1*IΔn | 0…500 ms | 1 ms | ± (2% w.m. + 2 cyfry) |
Selektywny | 2*IΔn | 0…200 ms | 1 ms | ± (2% w.m. + 2 cyfry) |
Selektywny | 5*IΔn | 0…150 ms | 1 ms | ± (2% w.m. + 2 cyfry) |
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
---|---|---|---|---|
10 mA | 3,0…10,0 mA | 0,1 mA | 0,3 x IΔn…1,0 x IΔn | ±5%IΔn |
15 mA | 4,5…15,0 mA | 0,1 mA | 0,3 x IΔn…1,0 x IΔn | ±5%IΔn |
30 mA | 9,0…30,0 mA | 0,1 mA | 0,3 x IΔn…1,0 x IΔn | ±5%IΔn |
100 mA | 30…100 mA | 1 mA | 0,3 x IΔn…1,0 x IΔn | ±5%IΔn |
300 mA | 90…300 mA | 1 mA | 0,3 x IΔn…1,0 x IΔn | ±5%IΔn |
500 mA | 150…500 mA | 1 mA | 0,3 x IΔn…1,0 x IΔn | ±5%IΔn |
- Rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu
Pomiar prądu zadziałania RCD IA dla prądu różnicowego pulsującego jednokierunkowego
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
---|---|---|---|---|
10 mA | 3,5…20,0 mA | 0,1 mA | 0,35xIΔn..2,0xIΔn | ±10%IΔn |
15 mA | 5,3…21,0 mA | 0,1 mA | 0,35xIΔn..1,4xIΔn | ±10%IΔn |
30 mA | 10,5…42,0 mA | 0,1 mA | 0,35xIΔn..1,4xIΔn | ±10%IΔn |
100 mA | 35,0…140 mA | 1 mA | 0,35xIΔn..1,4xIΔn | ±10%IΔn |
300 mA | 105…420 mA | 1 mA | 0,35xIΔn..1,4xIΔn | ±10%IΔn |
- Pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
Dane techniczne
Bezpieczeństwo i warunki użytkowania
- Kategoria pomiarowa wg PN-EN 61010: IV 300 V (III 600 V)
- Stopień ochrony: IP67
- Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
- Wymiary: 220 x 98 x 58 mm
- Masa miernika: ok. 0,8 kg
Pamięć i komunikacja
- Pamięć wyników: 990
- Transmisja wyników: Bluetooth
Pozostałe informacje
- Liczba pomiarów Z lub RCD: >5000 (2 pomiary/min)
- Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1, PN-EN 61326-2-2
