MI 3108 PS Eurotest PV PS+ (+ Zestaw do uziemień S2026)
Producent miernika firma METREL postanowił na stałe zmienić zawartość wyposażenia standardowego urządzeń:
MI 3108ST, MI 3108PS, MI 3108PS+, MI 3109ST, MI 3109PS. Przystawka cęgowa A 1391 jest już akcesorium opcjonalnym, a nie standardowym.
Cęgi A 1391 są wyłączone z oferowanego zestawu.
Wersja do instalacji elektrycznych + instalacji solarnych z zestawem do uziemień.
MI 3108 EurotestPV to połączenie wielofunkcyjnego miernika parametrów instalacji elektrycznych i testera instalacji fotowoltaicznych. Pozwala na kompletny pomiar instalacji elektrycznej zgodnie z normą PN-EN 61557, wykonuje wszystkie niezbędne pomiary wymagane przy jednofazowej instalacji fotowoltaicznej zawarte w normie PN-EN 62446 oraz dodatkowo pozwala na tworzenie charakterystyk I – U, obliczanie wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/inwertera (1-fazowo). Przyrząd został zaprojektowany do wymagających warunków pracy (do 1000V, 15 A DC). Aby znacznie zwiększyć bezpieczeństwo użytkownika MI 3108 EurotestPV dostarczany jest z sondą bezpieczeństwa, która za każdym razem zapewnia bezpieczne odłączenie przyrządu od instalacji.
Cechy i funkcje
Instalacje fotowoltaiczne:
- Pomiary instalacji FW po stronie DC:
- Napięcie, prąd, moc, energia;
- Uoc napięcie przy rozwartym wejściu oraz Isc prąd zwarciowy;
- Krzywa I-U paneli i ogniw fotowoltaicznych
- Irradiancja;
- Temperatura panelu fotowoltaicznego.
- Pomiary instalacji FW po stronie AC:
- Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne;
- Wydajność paneli fotowoltaicznych, falownika, efektywności instalacji.
Instalacje elektryczne:
- Rezystancja izolacji;
- Ciągłość przewodów ochronnych PE;
- Impedancja linii;
- Impedancja pętli zwarcia (pomiar wysokim i małym prądem bez wyzwalania RCD);
- Test RCD (typu AC, A i B);
- Rezystancja uziemienia;
- Prąd AC (obciążenie oraz upływ);
- Napięcie TRMS, częstotliwość, kolejność faz;
- Moc, energia, harmoniczne.
Funkcje pomiarowe
Instalacje fotowoltaiczne:
Pomiary instalacji fotowoltaicznej po stronie DC:
- Napięcie, prąd, moc, energia
- Uoc (Napięcie jałowe) oraz Isc (prąd zwarciowy)
- Krzywa I – U modułów fotowoltaicznych
- Irradiancja
- Moduł temperatury
Pomiary instalacji fotowoltaicznej po stronie AC:
- Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne;
- Wydajność modułów fotowoltaicznych, falownika, obliczenia parametrów systemu fotowoltaicznego.
Instalacje elektryczne:
- Rezystancja izolacji
- Ciągłość przewodów ochronnych PE
- Impedancja linii
- Impedancja pętli zwarcia (podwunkcje z wysokim prądem oraz bez wyzwalania RCD)
- Test RCD (typu AC, A i B)
- Rezystancja uziemienia
- Prąd AC (obciążenie oraz upływ)
- Napięcie TRMS, częstotliwość, kolejność faz
- Moc, energia, harmoniczne.
Cechy użytkowe:
Instalacje fotowoltaiczne:
- Obliczanie wartości STC: Zmierzone z uwzględnieniem warunków klimatycznych wartości napięcia i prądu przeliczane są z uwzględnieniem wartości STC (typowych warunków pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi nawet jeśli pomiary wykonano w innych warunkach.
- Graficzna prezentacja: Odwzorowanie wartości I – U ogniwa/panelu FW na ekranie LCD.
- Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC.
- Rejestrator zdalny FW: Opcjonalne urządzenie do jednoczesnego pomiaru irradiancji i temperatury panelu FW.
Instalacje elektryczne:
- Auto RCD: Automatyczna procedura pomiaru RCD.
- Blokada wyzwalania RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD.
- RCD typu B: Współpraca z wyłącznikami typu B.
- Pomiar rezystancji uziemienia: Urządzenie wykonuje test rezystancji uziemienia metodą 3 przewodową.
- Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji linii / pętli.
- Monitorowanie online napięcia: Pozwala na podgląd napięcia 3-fazowego w czasie rzeczywistym.
- Funkcja oscyloskopu: Graficzna prezentacja U / I w czasie rzeczywistym.
- Analiza harmonicznych: Pomiar mocy 1-fazowo z analizą do 11 harmonicznej.
- Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników z adnotacją czasową.
- Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny klucz Bluetooth.
- PC SW Eurolink PRO: Znajdujący się w standardzie program dla PC pozwala po pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów.
Zastosowanie:
- Testowanie, ocena efektywności i rozwiązywanie problemów z instalacjami fotowoltaicznymi;
- Pomiar mocy i wydajności energetycznej AC i DC;
- Pierwotne i okresowe testowanie domowych i przemysłowych instalacji.
Normy
Funkcjonalność:
PN/EN 61557;
PN-EN 62446 (fotowoltaika).
Inne normy:
BS 7671; PN-EN 61008;
PN-EN 61009; PN-EN 60364-4-41;
AS/NZ 3760.
Kompatybilność elektromagnetyczna:
PN EN 61326
Bezpieczeństwo:
PN EN 61010-1; PN EN 61010-2-030;
PN EN 61010-031; PN EN 61010-2-032.
Dane techniczne
POMIARY INSTALACJI FOTOWOLTAICZNYCH
Funkcja | Zakres pomiarowy | Dokładność |
Napięcie | 0 V DC … 999 V DC 0 V AC … 999 V AC I-V m.: 0 V DC … 999 V DC |
±(1.5% w.w. + 5 cyfr) ±(1.5% w.w. + 3 cyfry) ±(2% w.w. + 2 cyfry) |
Prąd | Panel m.: 0.0 mA … 300 A DC Invert. m.: 0.0 mA … 300 A AC I-V m.: 0.00 A … 15 A DC |
±(1.5% w.w. + 2 cyfry) ±(1.5% w.w. + 3 cyfry) ±(2% w.w. + 3 cyfry) |
Moc | Panel m.: 0 … 200 kW I-V m.: 0 … 15 kW |
±(2.5% w.w. + 6 cyfr) ±(3% w.w. + 6 cyfr) |
Energia | 0.000 Wh – 1999 kWh | |
Krzywa U/I | 1000 V / 15 A / 15 kW | |
Harmoniczne | Do 11 | |
Irradiancja | 0 … 2000 W/m2 | ±(5% w.w. + 6 cyfr) |
Temperatura | -10 °C … + 85 °C | ±5 cyfr) |
POMIARY INSTALACJI ELEKTRYCZNYCH
Funkcja | Zakres pomiarowy | Dokładność |
Rezystancja izolacji (EN 61557-2) |
U = 50, 100, 250 VDC: R: do 199.9 MΩ U = 500 VDC, 1 kVDC: R: do 999 MΩ |
±(5% w.w. + 3 cyfry) ±(5% w.w. + 3 cyfry) |
Ciągłość, 200 mA (EN 61557-2) |
0.00 Ω … 1999 Ω | ±(3% w.w. + 3 cyfry) |
Ciągłość, 7mA | 0.0 Ω … 1999 Ω | ±(5% w.w. + 3 cyfry) |
Impedancja pętli (EN 61557-3) |
0.00 Ω … 9.99 kΩ | ±(5% w.w. + 5 cyfr) |
Impedancja linii (EN 61557-3) |
0.00 Ω … 9.99 kΩ | ±(5% w.w. + 5 cyfr) |
Napięcie | 0 VAC … 550 VAC | ±(2% w.w. + 2 cyfry) |
Częstotliwość | 0.00 Hz … 499.9 Hz | ±(0.2% w.w. + 1 cyfra) |
Kolejność faz (EN 61557-7) |
1.2.3 or 3.2.1 | |
Test RCD (EN 61557-6) | IΔN: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A | |
Napięcie dotykowe | 0.0 V … 99.9 V | ±(0% / +15 %) w.w. |
Czas wyzwalania | 0 ms … maks. czas | 1 ms |
Prąd wyzwalania | 0.2 x IΔN … 2.2 x IΔN | ±0.1 x IΔN |
Rezystancja uziemienia (EN 61557-5) |
0.00 Ω … 9999 Ω | ±(5% w.w. + 5 cyfr) |
Główne | Jednostka główna | Jednostka zdalna |
Wyświetlacz | LCD z podświetleniem, 128 x 64 | |
Zasilanie | Baterie AA 6 x 1.2 V | |
Kategoria przepięciowa | 1000 V DC / CAT II 600 V / CAT II; 300 V / CAT IV |
|
Klasa ochrony | Podwójna izolacja | |
Porty komunikacyjne | RS232 i USB | RS232 |
Wymiary | 230 x 103 x 115 mm | 140 x 230 x 80 mm |
Masa | 1.3 kg | 1.0 kg |

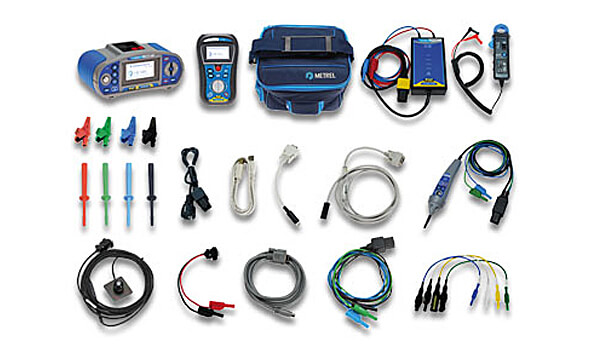

- Przyrząd Metrel MI 3108 EurotestPV
- Miękka torba transportowa, 2 szt.
- Wtyczka SCHUKO
- Przewody pomiarowe, 3 x 1.5 m
- Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
- Krokodylki, 3 szt. (niebieski, czarny, zielony)
- Fotowoltaiczna sonda bezpieczeństwa
- Zasilacz + 6 akumulatorków NiMH typu AA
- USB i RS232 – kabel PS/2
- Oprogramowanie Eurolink PRO PL
- Zestaw pasków
- Skrócona instrukcja obsługi
- Instrukcja obsługi i podręcznik na płycie CD
- Certyfikat kalibracji
- Pyranometr
- Sonda temperaturowa
- Cęgi do pomiaru prądu AC / DC
- Męskie i żeńskie wtyczki PV MC3/4
- EurotestPV Remote – do zdalnej i jednoczesnej rejestracji parametrów paneli
- Końcówka Commander
- Oprogramowanie PC SW Eurolink PRO Plus PL
