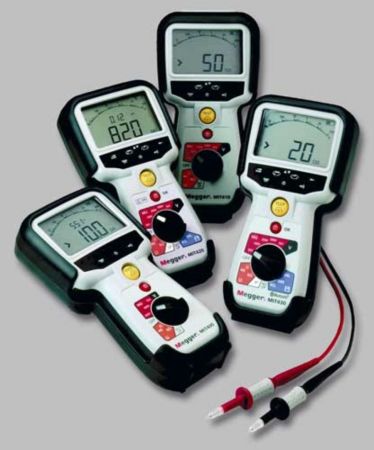

MIT410
Produkt dostępny na zamówienie
Chcesz dowiedzieć się o aktualnej cenie produktu?
Zadzwoń: +48 501 457 442 lub napisz: metris@metris.pl
Przyrząd jest specjalizowany do badań ochrony przyrządów elektronicznych przed elektrycznością statyczną zgodnie z wymogami normy PN EN 61340-5-1.
Przyrząd MIT40X dostarcza unikatowe rozwiązanie dla pomiarów rezystancji izolacji nietypowymi napięciami. MIT40X ma napięcie pomiaru rezystancji izolacji ustawiane w zakresie od 10V do 100V z krokiem 1V, napięcie to jest ustawiane w menu „Set-Up”. Raz wybrane napięcie może być zmieniane tylko przez rekonfigurację menu „Set-Up”.
W stosunku do starszych modeli oferuje większą funkcjonalność i łatwiejszą obsługę, szerszy zakres zastosowań oraz zwiększone bezpieczeństwo.
POMIARY REZYSTANCJI IZOLACJI
- Napięcia pomiarowe: ustawiane do 10V do 100V z krokiem 1V
- Blokada pomiaru: umożliwia pomiar izolacji w trybie ciągłym
- Wyświetlanie napięcia próby: aktualne napięcie próby jest wyświetlane na pomocniczym wyświetlaczu, natomiast wynik pomiaru rezystancji izolacji na dużym wyświetlaczu głównym.
- Analogowa skala: wyświetlacz posiada analogową logarytmiczną skalę w kształcie łuku, która pokazuje dynamikę procesu podobnie, jak tradycyjna wskazówka analogowa.
- Badania izolacji do 20GΩ
- Silikonowe przewody: wysokiej jakości, elastyczne, silikonowe przewody są komfortowe w użyciu i zapobiegają błędom pomiarowym na wyższych zakresach GΩ.
- Wstrzymanie pomiaru: zapobiega pomiarom, jeżeli podczas badania rezystancji izolacji zostanie wykryte napięcie przekraczające 50V, przy pomiarach ciągłości powyżej 25V
POMIARY CIĄGŁOŚCI
- Auto-test: automatyczny pomiar po dotknięciu do badanego obwodu umożliwia pomiar bez potrzeby naciśnięcia przycisku Test.
- 200mA lub 20mA: dostępne są prądy pomiaru ciągłości 200mA lub 20mA. Prąd 20mA zauważalnie zwiększa czas życia baterii.
- Zerowanie przewodów: kompensacja rezystancji przewodów (NULL) działa, aż do 9Ω.
- Brzęczyk: załączony lub wyłączony przez proste naciśnięcie przycisku.
- Granica brzęczyka: granicę alarmu ciągłości sygnalizowaną brzęczykiem zapewnia regulowana wartość maksymalnej rezystancji przy której brzęczyk dźwięczy.
Granica ta jest regulowana od 1Ω do 20Ω w 5 krokach.
WYŚWIETLACZ
Wyświetlacz oferuje połączenie skali analogowej z podwójnym odczytem cyfrowym.
Skala analogowa w kształcie łuku:
- Skala analogowa na całej szerokości wyświetlacza.
- Opatentowana skala logarytmiczna, analogowa pokazuje dynamikę zasadniczych zmian ładowania i rozładowania, które nie są widoczne na wskazaniu cyfrowym.
- Pojedynczy wskaźnik „igła” jest odpowiednikiem wskazówki wskaźnika analogowego.
- Logarytmiczna skala dla lepszych pomiarów rezystancji izolacji o małych wartościach.
Podwójna skala cyfrowa:
- Główna skala cyfrowa dla dobrej widoczności wszystkich głównych wyników pomiarów
- Pomocnicza skala cyfrowa dla prezentacji dodatkowych danych:
- Napięcie pomiaru izolacji
- Prąd upływności izolacji
- Częstotliwość sieci (podczas pomiaru napięcia)
Typowe zastosowania:
- Lotnictwo
- Wojska lądowe, morskie i komunikacja powietrzna
- Linie produkcyjne
- Pomiary elektrostatyczne
- Padania podzespołów
- Trakcja zasilana akumulatorowo i aparatura dźwigowa
BEZPIECZEŃSTWO
Skonstruowany tak, aby być wyjątkowo bezpiecznym w użytkowaniu, szybkie wykrywanie obwodów zapobiega uszkodzeniom przyrządu, jeżeli przypadkowo zostanie podłączony do obwodu pod napięciem fazowym lub międzyfazowym. Dotyczy wszystkich przyrządów:
- Spełnia wymagania międzynarodowych norm IEC1010-2 i EN61557.
- Detekcja obwodów pod napięciem wstrzymuje pomiary izolacji dla napięć powyżej 50V.
- Detekcja obwodów pod napięciem i wstrzymanie pomiarów ciągłości.
- Domyślne wyświetlanie wykrytych napięć na wszystkich zakresach.
- Detekcja i wstrzymanie funkcji nawet, gdy przepalony jest bezpiecznik ochronny.
- Odpowiedni do użytkowania w zastosowaniach CAT IV i napięć zasilających do 600V.
600V CAT IV
Wszystkie przyrządy MIT400 są tak skonstruowane, aby spełniać wymagania bezpieczeństwa przy użyciu dla CAT IV 600V.
Dane techniczne
Dotyczy dokładności przy +20°C
- Rezystancja izolacji
- Znamionowe napięcia pomiarowe
- MIT40X: 10V do 100V ustawiane (z krokiem 1V)
- Zakresy rezystancji izolacji
- od 2GΩ przy 10V do 20GΩ do 100V
- Dokładność dla całego zakresu pomiarowego
- 100V: ±3% ±2 cyfry ±2,0% na GΩ
- 50V: ±3% ±2 cyfry ±4,0% na GΩ
- 10V: ±3% ±2 cyfry ±2,0% na 100MΩ
- Skala analogowa: pełna skala 1GΩ
- Prąd zwarcia: 2mA +0% -50%
- Napięcie na zaciskach: -0% +20% ±1V
- Prąd pomiarowy na obciążeniu:
- 1mA przy min. akceptowanej wartości izolacji specyfikowanej w BS7671, HD384 i IEC364, maksymalnie 2mA
- Zakres pomiarowy wg EN61557: 0,10MΩ do 1,00GΩ
- Prąd upływności: 10% ±3cyfry
- Wyświetlane napięcie: 3% ±3cyfry ±0,5% wartości znamionowej
- Uwagi:
- Pomiar na wszystkich zakresach od 0,00MΩ
- Powyższe specyfikacje należy stosować tylko, gdy są używane wysokiej jakości przewody silikonowe.
- Znamionowe napięcia pomiarowe
- Ciągłość
- Zakres pomiarowy: 0,01Ω do 99,9Ω (0 do 100Ω na skali analogowej)
- Dokładność: ±3% ±2cyfry (0 do 100Ω)
- Napięcie rozwarcia: 5V ±1V
- Prąd pomiarowy:
- 200mA (-0mA +20mA) (0,01Ω do 9,99Ω)
- 20mA (±1mA) (10,0Ω do 99,9Ω)
- Kompensacja zera na końcówkach sond: typowo 0,10Ω
- Zerowanie rezystancji przewodów pomiarowych: do 9,00Ω
- Brzęczyk: regulowane progi alarmu 1Ω, 2Ω, 5Ω, 10Ω, 20Ω
- Pomiar napięcia
- 0 do 600V d.c. ±2% ±2cyfry
- 10mV do 600V TRMS sinusoidalne (40 do 400Hz) ±2% ±2cyfry
- 0 do 1000V na skali analogowej
- Brak specyfikacji dla poziomu wejściowego 0÷10mV (40 do 400Hz)
- Dla przebiegów odkształconych stosuje się dodatkową specyfikację:
- ±3% ±2cyfry 101mV do 600V TRMS i ±8% ±2cyfry 10mV do 100mV TRMS
- Domyślny woltomierz
- Działa przy >25V a.c. lub d.c. na każdym zakresie za wyjątkiem OFF
- Częstotliwość: 40-450Hz (40Hz – 99,9Hz) ±0,5% ±1cyfra (100Hz do 450Hz)
- Zasilanie
- 5 x 1,5V ogniwa IEC LR6 (AA, MN1500, HP7, AM3 R6HP) alkaliczne. Mogą być stosowane akumulatorki NiMH.
- Czas życia baterii: 2200 pomiarów izolacji przy cyklu obciążenia 5 sek. zał. / 55 sek. wył. przy 1000V na obciążeniu 1MΩ
- Wymiary:
- Przyrządu: 220 x 92 x 50mm
- Przyrząd + futerał: 456 x 178 x 89mm
- Waga:
- Tylko przyrząd: 590g, 775g z holsterem
- Przyrząd plus futerał: 1,75kg
- Bezpiecznik
Używać wyłącznie 500mA (FF) 1000V 32x6mm ceramiczny bezpiecznik o wysokim prądzie wyłączalnym HBC minimum 50kA.
NIE WOLNO stosować bezpieczników szklanych. - Bezpieczeństwo
Przyrząd spełnia wymagania EN 61010-1 (1995) do 600V faza do ziemi, kategorii IV. - EMC
Zgodnie z IEC 61326 włączając poprawkę nr 1 - Wpływ temperatury
Współczynnik temperaturowy: <0,1% na °C do 1GΩ - Warunki środowiskowe
- Zakres pracy: -10°C do +55°C
- Wilgotność pracy: 90% RH przy max 40°C
- Zakres temperatur magazynowania: -25°C do +70°C
- Temperatura kalibracji: +20°C
- Maksymalna wysokość: 2000m
- Bryzgo- i pyłoszczelność: zgodne z IP54
Tabela porównawcza
MIT400 | MIT410 | MIT420 | MIT430 | MIT40X | |
Zakresy pomiaru rezystancji izolacji | |||||
Regulowane 10-100V (2GΩ – 20GΩ) | – | – | – | – | + |
50V | – | + | + | + | – |
100V | – | + | + | + | – |
250V | + | + | + | + | – |
500V | + | + | + | + | – |
1000V | + | + | + | + | – |
Zakres pomiarowy | 20GΩ | 100GΩ | 200GΩ | 200GΩ | 2÷20GΩ |
Wyświetlanie prądu upływności | – | + | + | + | + |
Wyświetlanie wartości napięcia próby | + | + | + | + | + |
Pomiar ciągłości | |||||
200mA (0,01 do 200Ω) | + | + | + | + | + |
Regulowana granica prądu 200mA/20mA | + | + | + | + | + |
Wybierane granice brzęczyka | + | + | + | + | + |
Zakres do 999kΩ | + | + | + | + | – |
Inne funkcje i możliwości | |||||
Ostrzeżenie o napięciu przy 50V | + | + | + | + | + |
Domyślny woltomierz | + | + | + | + | + |
Pomiar TRMS do 600V | + | + | + | + | + |
Pomiar częstotliwości 40 ÷ 400Hz | – | + | + | + | + |
Pomiar pojemności (0,1nF do 10µF) | – | – | + | + | – |
mV / przetwornik (0,1 ÷ 19,99V) | + | + | + | + | + |
Podświetlenie wyświetlacza | + | + | + | + | + |
Wyświetlanie stanu baterii | + | + | + | + | + |
Wskaźniki izolacji PI – DAR | – | + | + | + | – |
Blokada przycisku Test | + | + | + | + | – |
Granice alarmu pomiaru izolacji | – | – | + | + | + |
Automatyczny wyłącznik | + | + | + | + | – |
Pamięć i transmisja wyników | |||||
Pamięć wyników | – | – | + | + | – |
Transmisja Bluetooth | – | – | – | + | – |
Akcesoria na wyposażeniu | |||||
Przewody czerwony i czarny z chwytakami | + | + | + | + | + |
Gumowa osłona | + | + | + | + | + |
Sonda z wyłącznikiem SP5 | – | + | + | + | – |
Sztywna walizka | + | + | + | + | + |
Certyfikat z kalibracji | + | + | + | + | + |
Baterie | + | + | + | + | + |
Gwarancja 3 lata | + | + | + | + | + |
