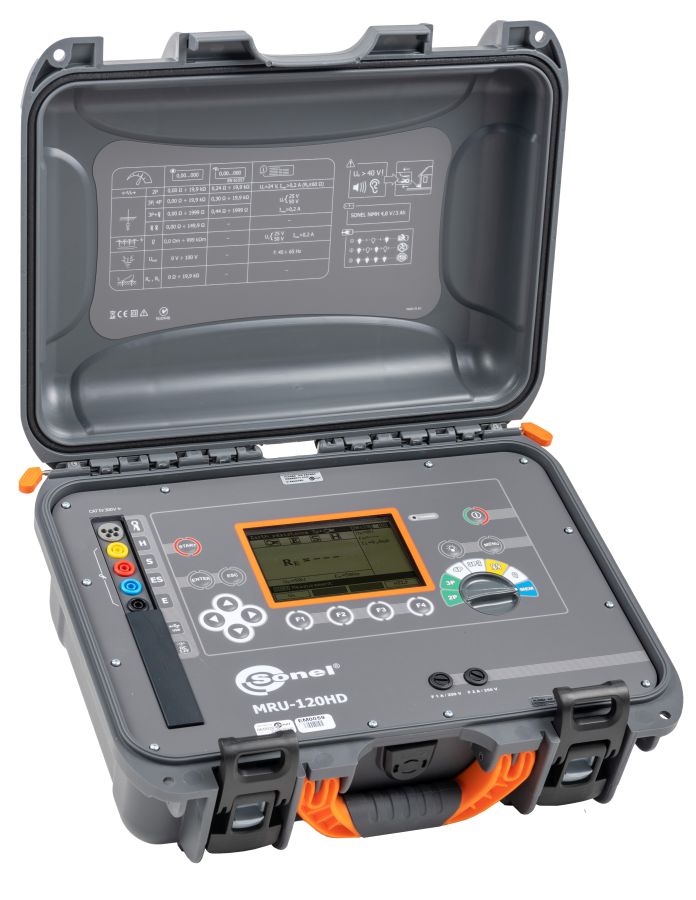

Miernik rezystancji uziemienia MRU-120HD z certyfikatem kalibracji
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeńPrzyrząd MRU-120HD oferuje pomoc w pomiarach rezystancji uziemień:
metodą techniczną (3p, 4p),
z użyciem dodatkowych cęgów (uziemienia wielokrotne – bez konieczności rozpinania złącz kontrolnych),
oraz metodą dwucęgową – w niektórych sytuacjach możliwy pomiar bez konieczności stosowania sond pomocniczych wbijanych do gruntu.
Przyrząd dedykowany do pomiarów uziemień w energetyce – zakres pomiarowy (pomiary zgodne z normą PN-EN 61557) od 0,30 Ω.
Uzupełnieniem możliwości przyrządu są pomiary rezystywności gruntu, oraz ciągłości połączeń ochronnych i wyrównawczych.
Wariant HD miernika MRU-120 oznacza przeznaczenie do trudnych warunków, gdzie nie ma miejsca na kompromisy, a przyrządy muszą odznaczać się wytrzymałością na uderzenia, zachlapania, błoto i kurz.
Pozwala na wykonywanie pomiarów:
- rezystancji uziemień metodą techniczną z wykorzystaniem elektrod pomocniczych,
- rezystancji uziemień metodą techniczną z wykorzystaniem elektrod pomocniczych i cęgów (do pomiaru uziemień wielokrotnych),
- rezystancji uziemień z wykorzystaniem podwójnych cęgów (do pomiaru uziemień wielokrotnych bez podziemnych połączeń otokowych),
- rezystywność gruntu (metodą Wennera),
- pomiar ciągłości połączeń wyrównawczych i ochronnych (spełniający wymogi PN-HD 60364 – 6) z funkcją autozerowania – prądem 200 mA.
Dodatkowo:
- pomiar rezystancji elektrod pomocniczych RS i RH,
- pomiar napięcia zakłócającego,
- pomiar częstotliwości sygnału zakłócającego,
- pomiar w obecności napięć zakłócających w sieciach z częstotliwością 50 Hz i 60 Hz,
- wybór maksymalnego napięcia pomiarowego (25 V i 50 V),
- wprowadzanie odległości między elektrodami dla rezystywności w metrach (m) i stopach (ft),
- pamięć 990 pomiarów (10 banków po 99 komórek),
- kalibrację zastosowanych cęgów,
- zegar czasu rzeczywistego (RTC),
- transmisja danych do komputera – USB,
- wskazywanie stanu akumulatorów.
Pomiar napięcia zakłócającego UN (RMS)
Zakres | Rozdzielczość | Błąd podstawowy |
0…100 V | 1 V | ±(2% w.m. + 3 cyfry) |
- alarm gdy napięcie przekroczy 24 V lub 40 V rms
- pomiar dla DC oraz AC 45…65 Hz,
Pomiar rezystancji uziemienia (metoda 3- i 4-przewodowa)
zakres pomiarowy wg PN-EN 61557 – 5: 0,30 Ω…19,9 kΩ
Zakres | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(2% w.m. + 2 cyfry) |
20,0…199,9 Ω | 0,1 Ω | |
200…1999 Ω | 1 Ω | |
2,0k…9,99 kΩ | 0,01 kΩ | ±(5% w.m. + 4 cyfry) |
10,0k…19,9 kΩ | 0,1 kΩ |
- metoda pomiaru: techniczna z wykorzystaniem cęgów oraz elektrod pomocniczych,
- napięcie na rozwartych zaciskach: wybierane
- prąd pomiarowy: przy zwarciu > 200 mA,
- częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz),
- wybór częstotliwości pomiarowej ręczny
Pomiar ciągłości połączeń ochronnych i wyrównawczych (Rcont)
zakres pomiarowy wg PN-EN 61557 – 4: 0,24 Ω…19,9 kΩ
Zakres | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(2% w.m. + 2 cyfry) |
20,0…199,9 Ω | 0,1 Ω | |
200…1999 Ω | 1 Ω | |
2,0k…9,99 kΩ | 0,01 kΩ | ±(5% w.m. + 2 cyfry) |
10,0k…19,9 kΩ | 0,1 kΩ |
- metoda pomiaru: techniczna dwuprzewodowa,
- napięcie na rozwartych zaciskach: 4 Vrms,
- prąd pomiarowy: przy zwarciu >200 mA,
- częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz), wybór częstotliwości pomiarowej w menu,
- autozerowanie przewodów pomiarowych.
Pomiar rezystancji elektrod pomocniczych RH i RS
Zakres | Rozdzielczość | Błąd podstawowy |
0…999 Ω | 1 Ω | ±(5% (RS+RE+RH) + 8 cyfr) |
1,00k…9,99 kΩ | 0,01 kΩ | |
10,0k…19,9 kΩ | 0,1 kΩ |
- pomiar odczyt zmierzonych wartości rezystancji elektrod pomocniczych
RH i RS na wyświetlaczu po prawej stronie (wydzielona część wyświetlacza).
Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem cęgów i elektrod pomocniczych (3p + cęgi)
Zakres | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(8% w.m. + 3 cyfry) |
20,0…199,9 Ω | 0,1 Ω | |
200…1999 Ω | 1 Ω |
- metoda pomiaru: techniczna z wykorzystaniem cęgów oraz elektrod pomocniczych,
- napięcie na rozwartych zaciskach: wybierane
- prąd pomiarowy: przy zwarciu > 200 mA,
- częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz), wybór częstotliwości pomiarowej ręczny
Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem podwójnych cęgów
Zakres | Rozdzielczość | Błąd podstawowy |
0,00..19,99 Ω | 0,01 Ω | ±(10% w.m. + 3 cyfry) |
20,0…149,9 Ω | 0,1 Ω | ±(20% w.m. + 3 cyfry) |
- metoda pomiaru: techniczna z wykorzystaniem 2 cęgów
- częstotliwość prądu pomiarowego 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz)
Pomiar rezystywności gruntu Metoda pomiarowa: Wennera, ρ=2πLRE
Zakres | Rozdzielczość | Błąd podstawowy |
0,0…199,9 Ωm | 0,1 Ωm | zależny od błędu podstawowego pomiaru RE w układzie 4p, ale nie mniejszy niż ±1 cyfra |
200…1999 Ωm | 1 Ωm | |
2,00k…19,99 kΩm | 0,01 kΩm | |
20,0k…99,9 kΩm | 0,1 kΩm | |
100k…999 kΩm | 1 kΩm |
L – odległość między sondami pomiarowymi: 1…50 m
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Gwarancja: 36 miesięcy (możliwość przedłużenia do 60 miesięcy)
Bezpieczeństwo elektryczne:
- rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i PN-EN 61557
- kategoria pomiarowa: CAT IV 300V wg PN-EN 61010-1
- stopień ochrony obudowy wg PN-EN 60529: IP54 (IP67 z zamkniętą pokrywą obudowy)
Nominalne warunki użytkowania:
- temperatura pracy: -10…+50°C
- temperatura przechowywania: -20…+80°C
- wilgotność: 20…85%
