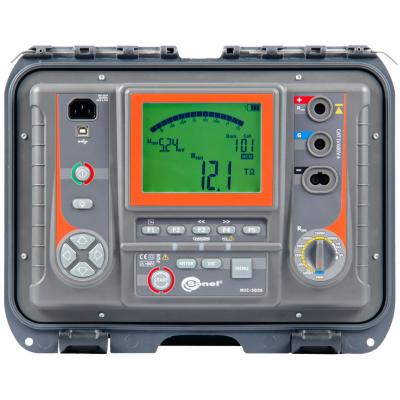

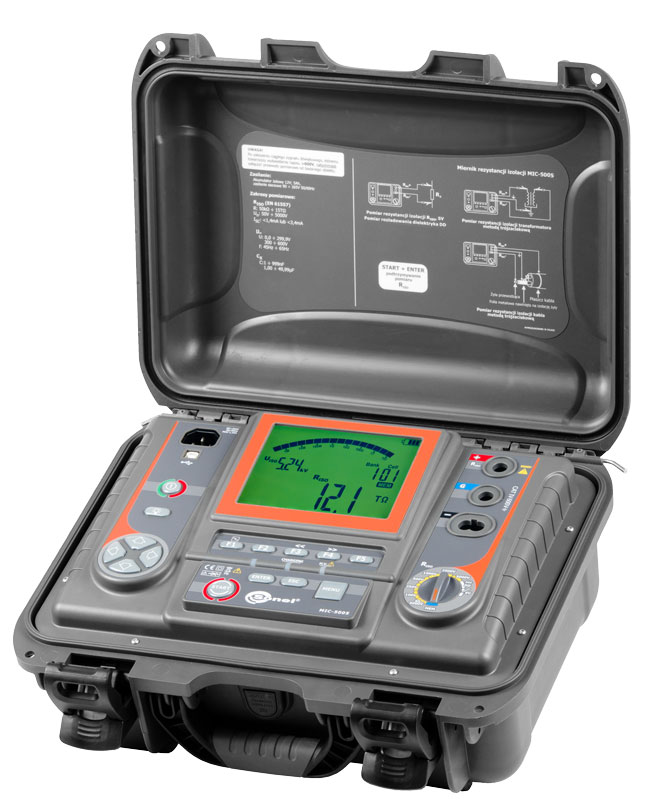

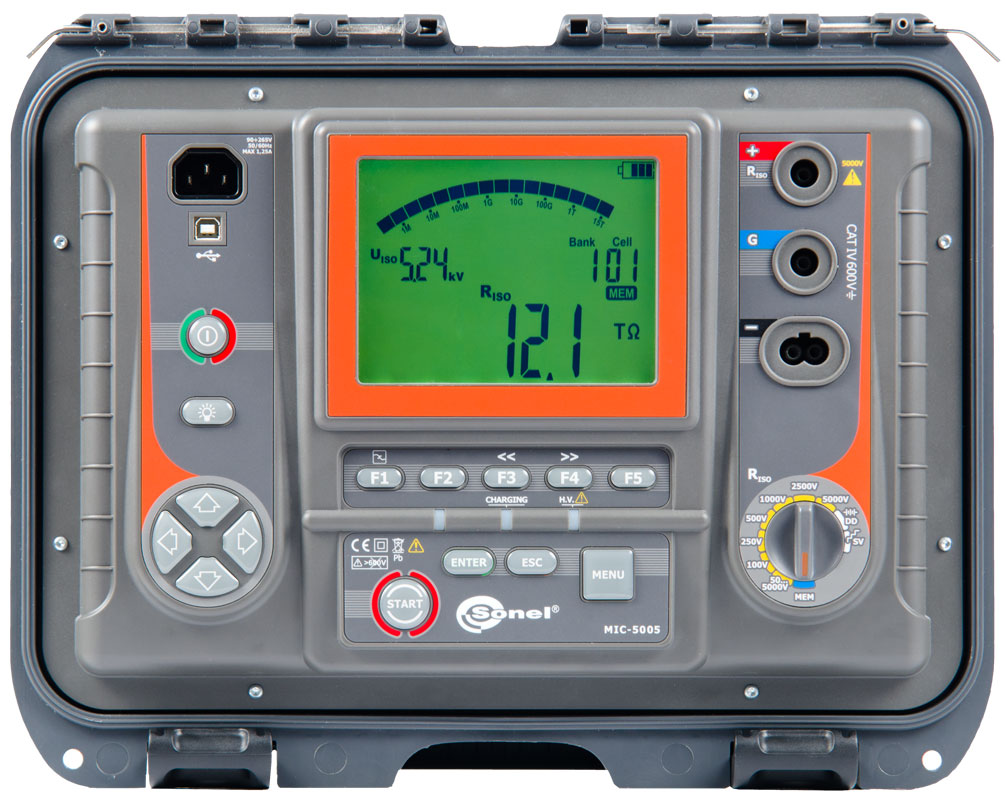

Miernik rezystancji izolacji MIC-5005 z certyfikatem kalibracji
Miernik MIC-5005 zapewnia przeprowadzenie następujących pomiarów:
- rezystancji izolacji – napięciem wybieranym spośród 100, 250, 500, 1000, 2500 lub 5000 V.
- rezystancji izolacji – dowolnym, wybranym przez użytkownika napięciem z zakresu 50..5000 V (z krokiem 10 lub 25 V).
- współczynników DAR, PI lub Ab1, Ab2.
- rezystancji izolacji napięciami narastającymi schodkowo (SV)
- wskaźnika rozładowania dielektryka (DD).
W nowej rodzinie mierników izolacji Sonela zastosowano unikalne algorytmy, pozwalające na rozpoznanie charakteru napięcia występującego na obiekcie, dzięki czemu przyrząd potrafi określić, czy napięcie to jest napięciem sieciowym – wówczas pomiar nie zostanie wykonany czy też jest to napięcie wygenerowane przez pole elektromagnetyczne – wówczas pomiar zostanie wykonany. Umożliwia to prowadzenie pomiarów w obecności bardzo silnych pól elektromagnetycznych tam, gdzie dotychczas było to niewykonalne.
Istotnym parametrem przyrządu jest maksymalna mierzona wartość rezystancji izolacji wynosząca 15 TΩ. Maksymalny prąd pomiarowy wynosi 1,2 mA lub 3 mA, co gwarantuje naładowanie obiektu o dużej pojemności w krótkim czasie. Każdy pomiar, zarówno w przypadku upływu zaprogramowanego czasu, jak też ręcznego przerwania, kończy się rozładowaniem obiektu przez miernik.
Przyrząd wyposażony jest w akcesoria, gwarantujące bezpieczeństwo podczas pomiarów wszystkimi dostępnymi napięciami – zarówno przewody pomiarowe, sondy, jak i krokodyle spełniają niezwykle rygorystyczne normy (gwarantowana wytrzymałość napięciowa do 11 kV dla przewodów pomiarowych oraz 5,5 kV dla krokodyli i sond pomiarowych).
Standardowo akcesoria dostarczane są wraz z poręcznym futerałem. Duża odporność urządzenia na zakłócenia sprawiła, że do pomiarów można wykorzystać przewody o długości nawet 20 m.
Wyniki pomiarów można zapisywać do wbudowanej pamięci o pojemności 990 komórek(11880 wpisów). Dane z pamięci można transmitować do komputera PC poprzez kabel USB lub bezprzewodowo poprzez dodatkowy adapter OR-1 (USB).
- MIC-10k1, MIC-5050: kolejne modele mierników rezystancji izolacji.
- Innowacyjna seria mierników rezystancji izolacji.
Dane techniczne
Pomiar rezystancji izolacji:
- napięcie pomiarowe wybierane w zakresie 50..1000 V co 10 V, w zakresie 1000 V…5000 V co 25 V,
- ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu,
- samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji,
- akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych,
- odmierzane czasy pomiaru T1, T2 i T3 dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1…600 s,
- ustawiany czas pomiaru – maksymalnie 99’59”,
- pomiar współczynników absorpcji AB1, AB2, DAR, PI,
- wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru,
- maksymalny prąd pomiarowy 1,2 mA lub 3 mA,
- zabezpieczenie przed pomiarem obiektów pod napięciem,
- pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową,
- pomiary z wykorzystaniem przewodów długości do 20 m,
- pomiar napięciem narastającym schodkowo (SV),
- pomiar współczynnika rozładowania dielektryka (DD).
Wysoka odporność na zakłócenia – filtry cyfrowe dla pomiarów przy dużych zakłóceniach (10 s, 30 s, 60 s).
Pomiar pojemności podczas pomiaru RISO.
Pomiar prądu upływu podczas pomiaru rezystancji izolacji.
Pomiar napięć stałych i przemiennych w zakresie 0…600 V.
Pamięć 990 komórek (11880 wpisów) wraz z możliwością bezprzewodowego przesłania danych do komputera PC (za pomocą adaptera USB – OR-1) lub poprzez kabel USB.
Zasilanie z pakietów akumulatorów.
Podświetlana klawiatura.
Przyrząd spełniają wymagania normy PN-EN 61557.
Pomiar rezystancji izolacji (dwuprzewodowy)
Zakres pomiarowy wg IEC 61557-2: 50k…15,0 TΩ (IISOnom = 1,2 mA lub 3 mA)
Zakres | Rozdzielczość | Błąd podstawowy |
0,0…999 kΩ | 1 kΩ | ±(3% w.m. + 10 cyfr) |
1,00…9,99 MΩ | 0,01 MΩ | |
10,0…99,9 MΩ | 0,1 MΩ | |
100…999 MΩ | 1 MΩ | |
1,00…9,99 GΩ | 0,01 GΩ | |
10,0…99,9 GΩ | 0,1 GΩ | |
100…999 GΩ | 1 GΩ | ±(3,5% w.m. + 10 cyfr) |
1,00…9,99 TΩ | 0,01 TΩ | ±(7,5% w.m. + 10 cyfr) |
10,0…15,0 TΩ | 0,1 TΩ | ±(10% w.m. + 10 cyfr) |
Wartości mierzonej rezystancji izolacji w zależności od napięcia pomiarowego
Napięcie UISO | Zakres pomiarowy |
250 V | 500 GΩ |
500 V | 1,00 TΩ |
1000 V | 2,00 TΩ |
2500V | 5,00 TΩ |
5000V | 15,0 TΩ |
Pomiar prądu upływu
Zakres | Rozdzielczość | Błąd podstawowy |
0…ILmax | m, µ, n [A] | Obliczana na podstawie wskazań rezystancji |
- ILmax – maksymalny prąd przy zwarciu przewodów,
- rozdzielczość i jednostki wynikają z zakresu pomiarowego rezystancji izolacji
Pomiar rezystancji izolacji napięciem narastającym schodkowo
Napięcie docelowe | Sekwencja pomiarowa |
1 kV | 200, 400, 600, 800, 1000 V |
2,5 kV | 0,5, 1, 1.5, 2, 2,5 kV |
5 kV | 1, 2, 3, 4, 5 kV |
Pomiar pojemności
Zakres | Rozdzielczość | Błąd podstawowy |
1…999 nF | 1 nF | ±(5% m.w. + 5 cyfr) |
1,00…49,99 µF | 0,01 µF |
- Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO
Pomiar napięcia stałego oraz przemiennego
Zakres | Rozdzielczość | Błąd podstawowy |
0.0…29,9 V | 0,1 V | ±(2% w.m. + 20 cyfr) |
30,0…299,9 V | 0,1 V | ±(2% w.m. + 6 cyfr) |
300…600 V | 1 V | ±(2% w.m. + 2 cyfr) |
- Zakres częstotliwości: 45…65Hz
Skrót „w.m.” oznacza „wartość mierzoną”
