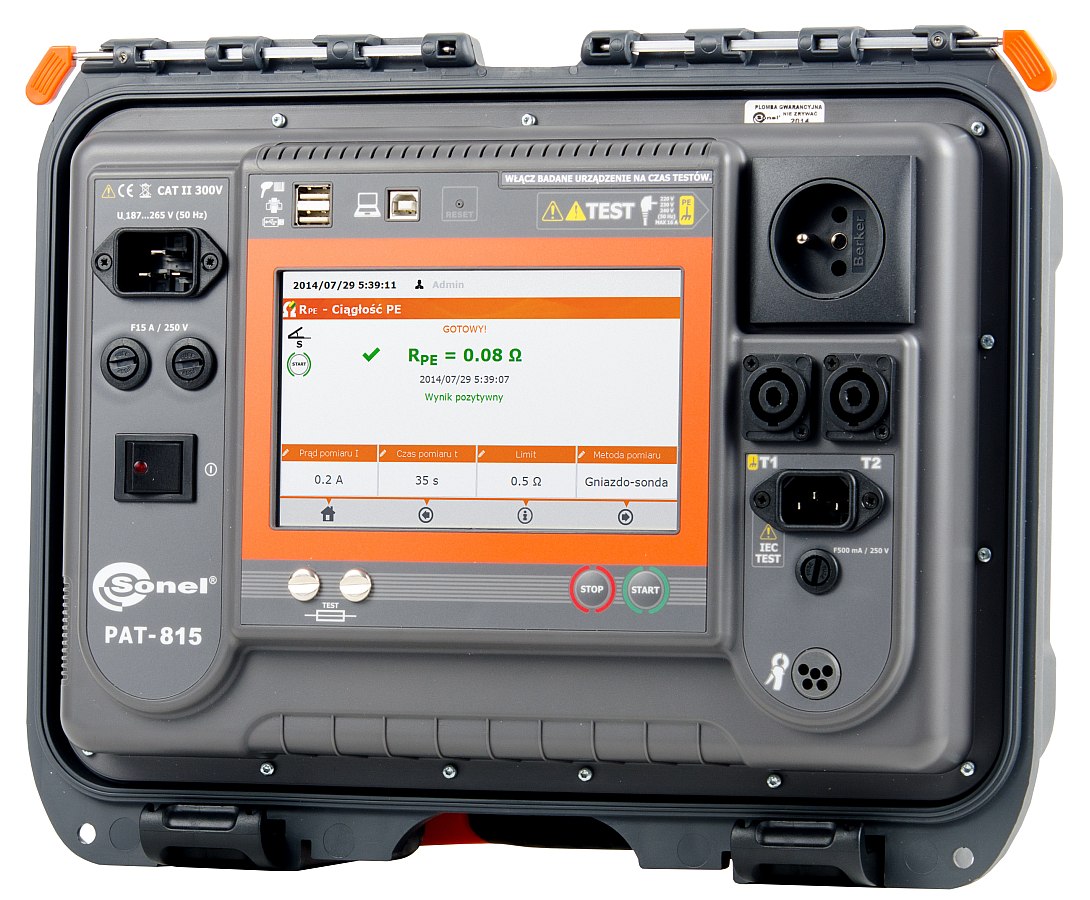

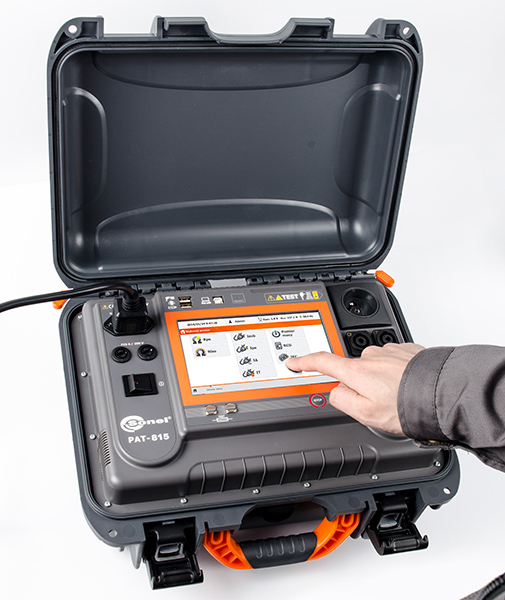

Miernik bezpieczeństwa sprzętu elektrycznego PAT-815
Cyfrowy miernik PAT-815 przeznaczony jest do pomiarów podstawowych parametrów urządzeń elektrycznych (elektronarzędzia, sprzęt AGD itp.) decydujących o ich bezpieczeństwie: rezystancji przewodów ochronnych, rezystancji izolacji, ciągłości połączeń, prądów upływu, mocy, a także wyłączników RCD.
Przyrząd może być używany do badań sprzętu wykonywanego zgodnie z normami:
- PN-EN 60745-1: Narzędzia ręczne o napędzie elektrycznym. Bezpieczeństwo użytkowania. Część 1: Wymagania ogólne.
- PN-EN 61029: Bezpieczeństwo użytkowania narzędzi przenośnych o napędzie elektrycznym. Wymagania ogólne.
- PN-EN 60335-1: Bezpieczeństwo elektrycznych przyrządów do użytku domowego i podobnego. Wymagania ogólne.
- PN-EN 60950: Bezpieczeństwo urządzeń techniki informatycznej.
- PN-EN 61557-6 Bezpieczeństwo elektryczne w niskonapięciowych sieciach elektroenergetycznych o napięciach przemiennych do 1000 V i stałych do 1500 V – Urządzenia przeznaczone do sprawdzania, pomiarów lub monitorowania środków ochronnych – Część 6: Urządzenia różnicowo-prądowe (RCD) w sieciach TT, TN i IT
- VDE 0404-1 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten. Teil 1: Allgemeine Anforderungen
- VDE 0404-2 Prüf- und Messeinrichtungen zum Prüfen der elektrischen Sicherheit von elektrischen Geräten. Teil 2: Prüfeinrichtungen für Prüfungen nach Instandsetzung, Änderung oder für Wiederholungsprüfungen
- VDE 0701-0702 Prüfung nach Instandsetzung, Änderung elektrischer Geräte. Wiederholungsprüfung elektrischer Geräte. Allgemeine Anforderungen für die elektrische Sicherheit
Dane techniczne
- pomiar rezystancji przewodu ochronnego prądem: 200 mA, 10 A , 25 A (I klasa ochronności),
- pomiar rezystancji izolacji – trzy napięcia pomiarowe: 100 V, 250 V i 500 V,
- pomiar parametrów wyłączników RCD.
- pomiar zastępczego, różnicowego i dotykowego prądu upływu,
- pomiar mocy,
- pomiar poboru prądu,
- test przewodu IEC,
- pomiar napięcia i częstotliwości sieci.
Dodatkowo:
- innowacyjny i intuicyjny interfejs użytkownika,
- obsługa klawiatury QWERTY na dużym i czytelnym ekranie dotykowym z podświetleniem,
- testy manualne jak i testy auto, możliwość opisu autotestów nazwami norm lub własnymi,
- funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika RCD,
- automatyczny wybór zakresu pomiarowego,
- współpraca z czytnikiem kodu kreskowego i drukarką,
- obsługa czytnika kodów kreskowych (w tym 2D), odczyt oryginalnych numerów seryjnych badanych urządzeń i kodów ewidencyjnych oraz kodów AUTOTESTów,
- wydruk wyników (w tym automatyczny po pomiarze), raportów (współpraca z drukarką), wydruk dwóch naklejek do jednego testu (dla urządzenia i odłączanego przewodu),
- pomoc dostępna na ekranie – zawierająca instrukcje jak podłączyć badane urządzenia oraz wykonać pomiar,
- zapis do pamięci wraz ze wstępnym opisem badanych urządzeń, lokalizacją pomiarów, danymi klienta, przydzielanie do badanego urządzenia numeru seryjnego i indeksu, możliwość wprowadzenia uwag do badanego urządzenia,
- współpraca z pamięcią przenośną pendrive,
- baza badanych urządzeń, klientów, opis urządzenia, uszkodzeń,
- możliwość wprowadzenie kilku użytkowników PAT’a z opcją logowania.
- pomiar prądu cęgami,
- komunikacja z komputerem PC za pomocą USB,
- współpraca z programem Sonel Reader i Sonel PAT plus (opcja)
- konfiguracja pomiarów i ustawień miernika z poziomu menu miernika jak i PC.
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…0,99 Ω | 0,01 Ω | ±(4% w.m. + 2 cyfr) |
1,00…19,99 Ω | ±(4% w.m. + 3 cyfr) |
- napięcie na nieobciążonym wyjściu: 4 V…12 V AC
- prąd pomiarowy: ≥200 mA dla R = 0,2 Ω …1,99 Ω
- ustawialny limit górny w zakresie: 10 mΩ …1,99 Ω z rozdzielczością 0,01 Ω
- ustawialny czas pomiaru: 1 s…60 s z rozdzielczością 1 s oraz opcja Pomiar ciągły
Pomiar rezystancji przewodu uziemienia I=10 A (tylko I klasa ochronności)
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0…999 mΩ | 1 mΩ | ±(3% w.m. + 4 cyfry) |
1,00…1,99 Ω | 0,01 Ω |
- napięcie na nieobciążonym wyjściu :
- prąd pomiarowy: ≥ 10 A dla R ≤ 0,5 Ω
- ustawialny limit górny w zakresie: 10 mΩ …1,99 Ω z rozdzielczością 0,01 Ω
- ustawialny czas pomiaru: 1 s…60 s z rozdzielczością 1 s
Pomiar rezystancji przewodu uziemienia I=25 A (I klasa ochronności)
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0…999 mΩ | 1 mΩ |
±(3% w.m. + 4 cyfry) |
1,00…1,99 Ω | 0,01 Ω |
- napięcie na nieobciążonym wyjściu:
- prąd pomiarowy: ≥ 25 A dla R ≤ 0,2 Ω
- ustawialny limit górny w zakresie: 10 mΩ …1,99 Ω z rozdzielczością 0,01 Ω
- ustawialny czas pomiaru: 1 s…60 s z rozdzielczością 1 s
Pomiar rezystancji izlolacji
Zakres pomiarowy wg IEC 61557-2 dla:
- UN=100 V: 100 kΩ…99,9 MΩ
- UN=250 V: 250 kΩ…199,9 MΩ
- UN=500 V: 500 kΩ…599,9 MΩ
UN | Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
100V | 0…1999 kΩ | 1 kΩ | ±(5% w.m. + 8 cyfry) |
2,0…19,99 MΩ | 0,01 MΩ | ||
20,0…99,9 MΩ | 0,1 MΩ | ||
250V | 0…1999 kΩ | 1 kΩ | |
2,00…19,99 MΩ | 0,01 MΩ | ||
20,0…199,9 MΩ | 0,1 MΩ | ||
500 V | 0…1999 kΩ | 1 kΩ | |
2…19,99 MΩ | 0,01MΩ | ||
20,0…599,9 MΩ | 0,1 MΩ |
- prąd nominalny: min 1 mA…1,4 mA
- ustawialny limit dolny w zakresie 0, 1 ….9,9 MΩ z rozdzielczością 0,1 MΩ
- ustawialny czas pomiaru: 3 s…3 min z rozdzielczością 1 s oraz opcja Pomiar ciągły
- wykrywanie niebezpiecznego napięcia przed pomiarem
- rozładowanie mierzonego obiektu
Pomiar prądu upływu PE oraz różnicowego prądu upływu:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…3,99 mA | 0,01 mA | ±(5% w.m. + 2 cyfry) |
4,0…19,9 mA | 0,1 mA |
- ustawialny limit pomiaru w zakresie: 0,01…9,9 mA z rozdzielczością 0,01 mA/0,1 mA
- ustawialny czas pomiaru: 1…60s z rozdzielczością 1s oraz opcja Pomiar ciągły
- w połowie czasu pomiaru miernik automatycznie zamienia biegunowość na pomiarowym gnieździe sieciowym i wyświetla wartość większą
- pasmo pomiaru prądu 40 Hz…100 kHz (dla prądu upływu PE) lub 20 Hz…100 kHz (dla prądu różnicowego)
Pomiar zastępczego prądu upływu:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…3,99 mA | 0,01 mA | ±(5% w.m. + 2 cyfry) |
4,0…19,9 mA | 0,1mA |
- napięcie rozwarcia: 25 V…50 V
- rezystancja wewnętrzna urządzenia sprawdzającego 2 kΩ ± 20 %
- ustawialny limit górny w zakresie: 0,01 mA…19,90 mA rozdzielczość 0,01 mA
- ustawialny czas pomiaru w zakresie: 1 s…60 s z rozdzielczością 1 s oraz opcja Pomiar ciągły
Pomiar dotykowego prądu upływu:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…4,999 mA | 0,001 mA | ±(5% w.m. + 3 cyfry) |
- ustawialny limit górny w zakresie: 0,01 mA…1,99 mA rozdzielczość 0,01 mA
- ustawialny czas pomiaru w zakresie: 1 s…60 s z rozdzielczością 1 s oraz opcja Pomiar ciągły
Pomiar mocy S:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0…999 VA | 1 VA |
±(5% w.m. + 3 cyfry) ±(8 % w.m. + 5 cyfr)* |
1…3,99 kVA | 0,01 kVA |
- czas pomiaru: ustawiany: 1…60s, rozdzielczość 1s, lub ciągły – pomiar ciągły (standardowo włączony) w AUTOTEST tylko czas ustawiany: 1…60s, rozdzielczość 1s.
- * – dla pomiaru prądu cęgami
Pomiar mocy P:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0…999 W | 1 W |
±(5% w.m. + 3 cyfry) ±(8 % w.m. + 5 cyfr)* |
1…3,99 kW | 0,01 kW |
- czas pomiaru: ustawiany: 1…60s, rozdzielczość 1s, lub ciągły – pomiar ciągły (standardowo włączony) w AUTOTEST tylko czas ustawiany: 1…60s, rozdzielczość 1s.
- * – dla pomiaru prądu cęgami
Współczynnik mocy mocy PF:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…1,00 | 0,01 |
±(10% w.m. + 5 cyfr) |
- czas pomiaru: ustawiany: 1…60s, rozdzielczość 1s, lub ciągły – pomiar ciągły (standardowo włączony) w AUTOTEST tylko czas ustawiany: 1…60s, rozdzielczość 1s.
Pomiar poboru prądu przy pomiarze mocy:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…15,99 A | 0,01 A | ±(2% w.m. + 3 cyfry) |
- ustawialny czas pomiaru w zakresie: 1…60s z rozdzielczością 1s oraz opcja Pomiar ciągły
Pomiar napięcia sieci:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
195,0…265,0 V | 0,1V | ±(2% w.m. + 2 cyfry) |
- pomiar napięcia sieciowego pomiędzy L i N zasilania miernika
- pomiar napięcia na gnieździe pomiarowym
Pomiar częstotliwości sieci:
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
45,0 Hz…55,0 Hz | 0,1 Hz | ±(2% w.m. + 2 cyfry) |
- pomiar częstotliwości napięcia sieciowego zasilania miernika
Pomiar napięcia PE sieci:
Zakes wyświetlania | Rozdzielczość | Błąd podstawowy* |
0,0…59,9 V | 0,1 V | ±(2% w.m. + 2 cyfry) |
- pomiar napięcia sieciowego pomiędzy PE i N zasilania miernika
- * – dla U < 5 V niepewność nie jest specyfikowana
Pomiar parametrów RCD:
Pomiar czasu zadziałania RCD tA dla sinusoidalnego prądu różnicowego.
Zakres pomiarowy wg IEC 61557: 0ms … do górnej granicy wyświetlanej wartości
Typ RCD | Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
Ogólnego typu |
0,5*IΔn | 0…300 ms | 1 ms |
± (2% w.m. + 2 cyfry) (dla RCD o IΔn=10 mA |
1*IΔn | ||||
2*IΔn | 0…150 ms | |||
5*IΔn | 0…40 ms |
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typ AC):
Zakres pomiarowy wg IEC 61557: (0,3…1,0)IΔn
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
10 mA | 3,3…10,0 mA | 0,1 mA | 0,3 x IΔ..1,0 x IΔ | ± 5%IΔn |
15 mA | 4,5…15,0 mA | |||
30 mA | 9,0…30,0 mA |
- czas przepływu prądu pomiarowego max. 3200 ms
- badanie wyłączników różnicowoprądowych typu AC
- pomiar wyłączników o znamionowych prądach różnicowych 10 mA, 15 mA i 30 mA
- pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn
- start od zbocza narastającego lub opadającego
Sprawdzenie bezpiecznika:
- napięcie pomiaru: 4…8 V AC
- prąd próby: max. 5 mA
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Pozostałe dane techniczne:
- rodzaj izolacji: podwójna, wg PN-EN 61010-1 i IEC 61557
- kategoria pomiarowa: II 300V wg PN-EN 61010-1
- stopień ochrony obudowy wg PN-EN 60529: IP40 (IP67 po zamknięciu walizki)
- zasilanie miernika: 195…265 V, 50 Hz
- prąd obciążenia: max 16 A (230 V)
- wymiary: 390 mm x 305 mm x 175 mm
- masa miernika: ok. 5,7 kg
- temperatura przechowywania: -20 °C…+70 °C
- temperatura pracy: -10 °C…+50 °C
- wilgotność: 20 %…80 %
- temperatura nominalna: +20 °C…+25 °C
- wilgotność odniesienia: 40 %…60 %
- wysokość n.p.m.: < 2000 m
- wyświetlacz: TFT 7 800×480
- pamięć wyników pomiarów: min 4 GB
- transmisja wyników: łącze USB 2.0
- standard jakości: opracowanie, projekt i produkcja zgodnie z ISO 9001, ISO 14001, PN-N-18001
- wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1:2013 i PN-EN 61326-2-2:2013
