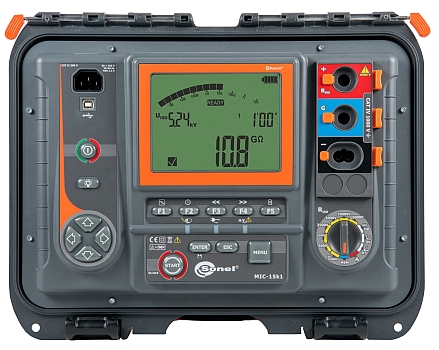

MIC-15k1 Analizator jakości izolacji z certyfikatem kalibracji

Jeden z najbardziej zaawansowanych mierników rezystancji izolacji dla służb elektroenergetycznych dbających o kondycję izolacji.

Miernik MIC-15k1 przeznaczony jest do pomiaru rezystancji izolacji obiektów elektroenergetycznych, tj.:

• kable jedno- i wielożyłowe,
• transformatory,
• silniki i generatory,
• kondensatory, wyłączniki oraz inne urządzenia stacji energetycznych.

Szczególnie polecany jest do pomiarów w obszarach, gdzie występują bardzo duże zaburzania elektromagnetyczne, np. na stacjach elektroenergetycznych z napięciem 1200 kV AC czy 500 kV DC. Dzięki napięciu pomiarowemu 15 kV (zgodnie z wytycznymi norm ANSI/NETA ATS-2009 TABELE 100.1) miernik można stosować do obiektów pomiarowych z napięciu nominalnym powyżej 34,5 kV.

Cechy miernika

• Maksymalne napięcie pomiarowe 15 000 V i zakres pomiarowy do 40 TΩ pozwalają mierzyć najskuteczniejsze materiały izolacyjne, stosowane w obiektach najwyższych napięć.
• Wydajna (blisko 150 W) przetwornica pozwala dopalić izolację kabla, ułatwiając lokalizację miejsca zwarcia kabli i przewodów:
  • wzrokowo (jeśli kable energetyczne są widoczne na całej długości),
  • przy wykorzystaniu metod reflektometrycznych, odbiornika fal sejsmiczno-akustycznych bądź metody pomiaru spadku napięcia – ramka A (gdy kable są zakopane).
• Przeznaczony do najcięższych warunków pracy dzięki hermetycznej obudowie walizkowej.
• Pozwala na badanie wytrzymałości elektrycznej badanego obiektu – wyznaczenie napięcia przebicia.
• Zgodność z zaleceniami IEEE Std 43™ pozwala diagnozować maszyny wirujące.
• Wysoka odporność na zakłócenia elektromagnetyczne gwarantuje niezaburzoną pracę na stacjach i w bliskości linii przesyłowych najwyższych napięć (nawet do 1200 kV AC i 500 kV DC).
• Dzięki wbudowanemu rezystorowi rozładowczemu dochodzi do całkowitej likwidacji ładunku elektrycznego, zgromadzonego w bardzo długich kablach podczas pomiaru.
• Dedykowana aplikacja na urządzenie mobilne pozwala zdalnie uruchomić i zakończyć pomiar, wyświetlić w czasie rzeczywistym mierzone wartości oraz parametry nastaw – także w formie graficznej (wykresy rezystancji, napięcia, prądu, wyładowań niezupełnych w funkcji czasu).
• Funkcja płynnego narostu napięcia w czasie (RT) pozwoli na stwierdzenie występowania w obiekcie wyładowań niezupełnych oraz na przeprowadzenie odcinkowej lokalizacji miejsca ich występowania.
• Zapis zmierzonych wartości oraz ich analiza na komputerze przy wykorzystaniu dedykowanego programu.
