MI 3152 H EurotestXC 2,5kV + Program PC
MI 3152 H EurotestXC 2,5kV + Program PC
Zestaw specjalny z programem P1101 MESM PL ADVANCED PC
Sieci: TT/TN, Izolacja 2,5kV

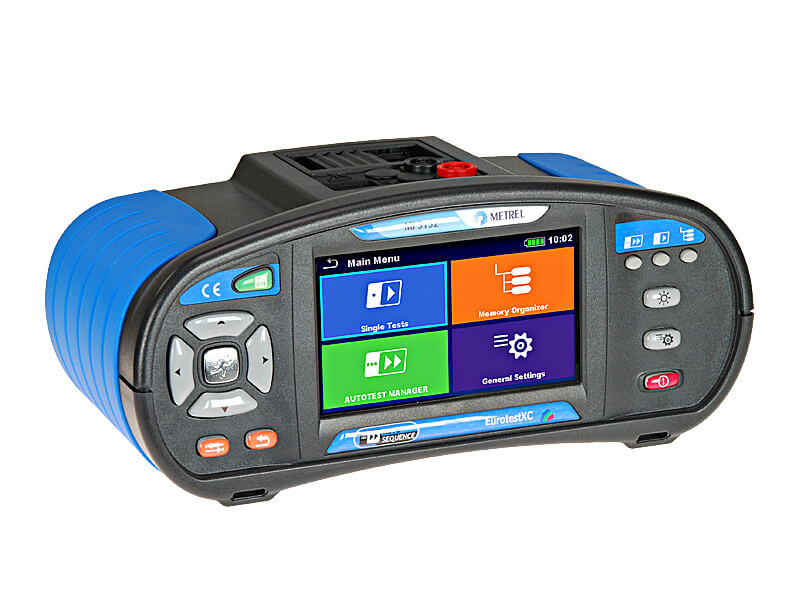

Metrel MI 3152H EurotestXC to urządzenie z nowej generacji mierników wielofunkcyjnych Metrela. Dobrze znane funkcje, takie jak kompletny pomiar bezpieczeństwa instalacji elektrycznej zgodnie z normą PN-EN 61557 oraz funkcja Autosekwencji w systemach TN, oraz TT jest teraz obsługiwana przez kompletnie nowy interfejs, bazujący na kolorowym i dotykowym wyświetlaczu. Szeroki zakres funkcji obejmuje: monitorowanie napięcia online, testowanie kolejności faz, pomiar rezystancji izolacji napięciem do 2,5 kV, pomiar ciągłości przewodów ochronnych i wyrównawczych, pomiar rezystancji uziemienia, pomiar natężenia oświetlenia, pomiar prądu TRMS, testy wyłączników RCD, pomiar impedancji linii i pętli zwarcia czy pomiar rezystywności gruntu.
Cechy i funkcje
Funkcje pomiarowe:
- Rezystancja izolacji napięciem DC od 50 V do 2500 V;
- Ciągłość połączeń wyrównawczych PE prądem 200 mA ze zmianą polaryzacji;
- Ciągłość połączeń wyrównawczych PE prądem 7 mA bez wyzwolenia RCD;
- Impedancja linii / pętli zwarcia;
- Impedancja pętli z blokadą wyzwolenia RCD;
- Napięcie TRMS i częstotliwość;
- Kolejność faz;
- Moc i harmoniczne;
- Testowanie RCD (ogólne i selektywne typu AC, A, F);
- Rezystancja uziemienia (metoda 3-przewodowa oraz 2-cęgowa);
- Rezystywność gruntu z adapterem Ro (opcjonalnie);
- Upływ TRMS i prąd obciążenia (opcjonalnie);
- Natężenie oświetlenia (opcjonalnie);
- Pomiar impedancji z dużą rozdzielczością (mΩ) (opcjonalnie).
Cechy użytkowe:
- Predefiniowane mini Autosekwencje:
Auto TT (U, Zln, Zs, Uc);
Auto TN/RCD (U, Zln, Zs, Rpe);
Auto TN (U, Zln, Zlpe, Rpe). - Wbudowane ekrany pomocy.
- Wbudowane tabele bezpieczników dla automatycznej oceny pomiaru impedancji linii / pętli.
- Monitorowanie w czasie rzeczywistym wszystkich 3 napięć.
- Automatyczna zmiana polaryzacji przy pomiarze ciągłości.
- Auto RCD: Automatyczny pomiar RCD.
- Wbudowana ładowarka i akumulatorki w standardzie.
- Komunikacja Bluetooth z komputerem PC, tabletami oraz smartfonami z systemem Android.
- Oprogramowanie PC MES (Metrel Electrical Safety) Manager do tworzenia struktur, wysyłania, pobierania wyników i tworzenia protokółów pomiarowych.
Zastosowanie:
- Regularne lub okresowe sprawdzanie instalacji domowych i przemysłowych;
- Testowanie rezystancji izolacji transformatorów, silników, przewodów, maszyn;
- Testowanie jedno- i wielofazowych instalacji;
- Testowanie systemów TT, oraz TN;
- Pomiary dużej ilości obiektów (przemysłowych, lotniczych, kolejowych, górniczych, chemicznych, etc.);
- Monitorowanie trendów izolacji.
Normy
Funkcjonalność:
PN-EN 61557
DIN 5032
Inne normy:
PN-EN/HD 60364-4-41;
PN-EN 61008;
PN-EN 61009;
BS 7671;
AS/NZ 3017.
Kompatybilność elektromagnetyczna:
PN-EN 61326-1;
Bezpieczeństwo:
PN-EN 61010-1;
PN-EN 61010-031
PN-EN 61010-2-030
PN-EN 61010-2-032
Dane techniczne
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
CIĄGŁOŚĆ | |||
Prąd testowy 7 mA 2-przewody |
0.00 Ω … 19.99 Ω 20.0 Ω … 1999 Ω |
0.1 Ω 1 Ω |
±(5 % w.w. + 3 cyfry) |
Prąd testowy 200 mA 2-przewody |
0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200.0 Ω … 1999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(3 % w.w. + 3 cyfry) ±(5 % w.w.) ±(5 % w.w.) |
REZYSTANCJA IZOLACJI | |||
Napięcie testowe 50/100/250 V |
0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 100.0 MΩ … 199.9 MΩ |
0.01 MΩ 0.1 MΩ |
±(5 % w.w. + 3 cyfry) ±(10 % w.w.) ±(20 % w.w.) |
Napięcie testowe 500/1000 V |
0.00 MΩ … 19.99 MΩ 20.0 MΩ … 199.9 MΩ 200 MΩ … 999 MΩ |
0.01 MΩ 0.1 MΩ 1 MΩ |
±(5 % w.w. + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.) |
Napięcie testowe 2500 V |
0.00 MΩ … 19.99 MΩ 20.0 MΩ … 199.9 MΩ 200 MΩ … 999 MΩ 1.00 GΩ … 19.99 GΩ |
0.01 MΩ 0.1 MΩ 1 MΩ 0.01 GΩ |
±(5 % w.w. + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.) ±(10 % w.w.) |
RCD | |||
Napięcie dotykowe | 0.00 V … 19.99 V 20.0 V … 99.9 V |
0.1 V | (-0%/±15 %) w.w. ± 10 cyfr (-0%/±15 %) w.w. |
Czas zadziałania | 0.00 ms … 40.0 ms 0.0 V … maks. Czas |
0.1 ms | ±1 ms ±3 ms |
Prąd wyzwolenia | 0.2xIΔN … 1.1xIΔN (AC) 0.2xIΔN … 1.5xIΔN (A), IΔN ≥30 mA) 0.2xIΔN … 2.2xIΔN (A), IΔN 0.2xIΔN … 2.2xIΔN (B) |
0.05xIΔN | ±0.1xIΔN |
IMPEDANCJA | |||
Zlinii L-L, L-N Ipsc | 0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr) ±(10 % w.w.) |
Zpętli L-PE, Ipfc | 0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr) ±(10 % w.w.) |
NAPIĘCIA | |||
TRMS | 0 … 550 V | 1 V | ±(2 % w.w. + 2 cyfry) |
Częstotliwość | 0.00 Hz .. 9.99 Hz 10.0 Hz … 499.9 Hz |
0.01 Hz 0.1 Hz |
±(0.2 % w.w. + 1 cyfra) |
PRĄD | |||
TRMS, AC z A 1018 | 0.0 mA … 99.9 mA 100 mA … 999 mA 1.00 A … 19.99 A |
0.1 mA 1 mA 0.01 A |
±(5 % w.w. + 5 cyfr) ±(3 % w.w. + 3 cyfry) ±(3 % w.w.) |
TRMS, AC z A 1019 | 0.0 mA … 99.9 mA 100 mA … 999 mA 1.00 A … 19.99 A |
0.1 mA 1 mA 0.01 A |
wskazanie poglądowe ±(5 % w.w.) ±(3 % w.w.) |
TRMS, AC/DC z A 1391, zakres = 40 A |
0.00 A … 1.99 A 2.00 A … 19.99 A 20.0 A … 39.9 A |
0.01 A 0.01 A 0.1 A |
±(3 % w.w. + 3 cyfry) ±(3 % w.w.) ±(3 % w.w.) |
TRMS, AC/DC z A 1391, zakres = 300 A |
0.00 A … 19.99 A 20.0 A … 39.9 A 40.0 A … 299.9 A |
0.01 A 0.1 A 0.1 A |
wskazanie poglądowe ±(3 % w.w. + 5 cyfr) |
REZYSTANCJA UZIEMIENIA | |||
3-przewodowo | 0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200.0 Ω … 9999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(5 % w.w. + 5 cyfr) |
2-cęgowo | 0.00 Ω … 19.99 Ω 20.0 Ω … 30.0 Ω 30.1 Ω … 39.9 Ω |
0.01 Ω 0.1 Ω 0.1 Ω |
±(10 % w.w. + 10 cyfr) ±(20 % w.w.) ±(30 % w.w.) |
Rezystywność gruntu | 0.0 Ωm … 99.9 Ωm 100 Ωm … 999 Ωm 1.00 kΩm … 9.99 kΩm 10.0 kΩm … 99.9 kΩm 100 kΩm … 9999 kΩm |
0.1 Ωm 1 Ωm 0.01 kΩm 0.1 kΩm |
±(5 % w.w.) dla Re 1 Ω … 1999kΩ ±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ ±(20 % w.w.) dla Re > 20 kΩ |
NATĘŻENIE OŚWIETLENIA | |||
Typ B | 0.01 lux … 19.99 lux 20.0 lux … 199.9 lux 200 lux … 1999 lux 2.00 klux … 19.99 klux |
0.01 lux 0.1 lux 1 lux 10 lux |
±(5 % w.w. + 2 cyfr) ±(5 % w.w.) |
Typ C | 0.01 lux … 19.99 lux 20.0 lux … 199.9 lux 200 lux … 1999 lux 2.00 klux … 19.99 klux |
0.01 lux 0.1 lux 1 lux 10 lux |
±(10 % w.w. + 3 cyfr) ±(10 % w.w.) |
Dane ogólne
Zasilanie | 9 VDC (6 akumulatorków x1.5 V, typ AA) |
Kategoria przepięciowa | 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV |
Stopień ochrony | podwójna izolacja |
Komunikacja | BT, USB, RS232 |
Masa | 1.3 kg |
Wymiary | 230 x 103 x 115 mm |
Wyposażenie Zestaw MI 3152H ST
- Miernik EurotestXC 2,5 kV
- Wtyczka commander, 1.5 m
- Przewody pomiarowe 2,5 kV 2 x 1.5 m
- Przewody pomiarowe, 3 x 1.5 m
- Zasilacz + 6 akumulatorków NiMH, typ AA
- Sondy pomiarowe, 4 szt. (niebieska, czarna, zielona, czerwona)
- Krokodylki, 4 szt. (niebieski, czarny, zielony, czerwony)
- Zestaw do uziemień 20 m
- Przewód RS232 – PS/2
- Przewód USB
- Futerał
- Pasek na szyję
- Oprogramowanie PC MES Manager BASIC
- Skrócona instrukcja obsługi
- Świadectwo wzorcowania
