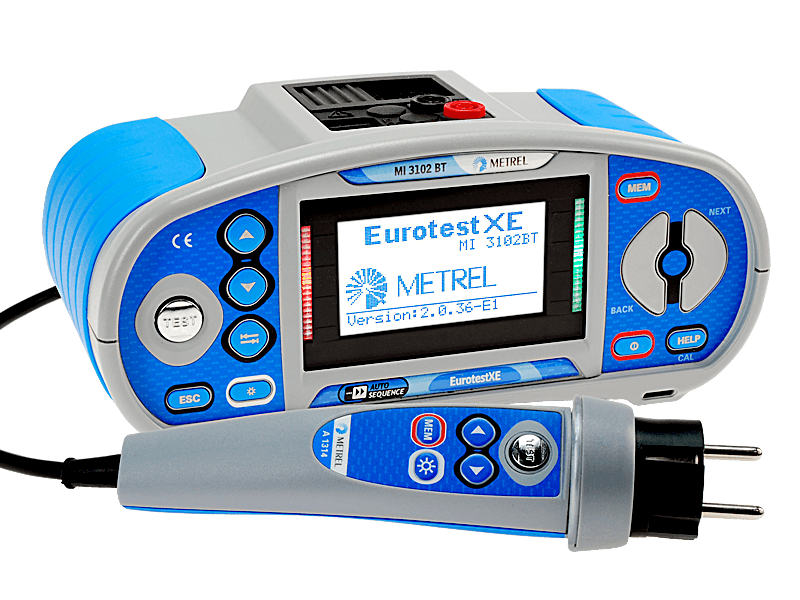

MI 3102 BT EurotestXE + Program PC + Gwarancja do 3 lat!
Promocja obowiązuje do wyczerpania zestawów prom.
Zestaw specjalny z programem P1101 MESM PL ADVANCED PC
Sieci: TT/TN/IT
MI 3102 BT jest wielofunkcyjnym urządzeniem pomiarowym, które wykonuje kompletne testy bezpieczeństwa instalacji elektrycznych zgodnie z normą IEC/PN EN 61557. Posiada tryb AUTOSEKWENCJI, pozwalający na automatyczny pomiar w systemach TN, TT oraz IT. Ponadto pozwala na wykonywanie testu ISFL i IMD. Dodatkowo MI 3102 BT EurotestXE pozwala monitorować napięcie on-line, sprawdzać kolejność faz, mierzyć rezystancję uziemienia, natężenie oświetlenia oraz prąd TRMS. EurotestXE jest wyposażony w zintegrowane charakterystyki bezpieczników i wyłączników RCD oraz wykonuje ocenę wyniku pomiaru w formie DOBRY / ZŁY. Wszystkie wyniki można łatwo zapisać w pamięci, a następnie skopiować do komputera PC za pomocą oprogramowania EuroLink PRO (dostępne w standardzie) w celu oceny i przygotowania raportu
PROMOCJA: Tylko teraz model MI 3102 BT z oprogramowaniem Eurolink PRO PLUS PL w doskonałej cenie!
Oferta promocyjna obowiązuje do wyczerpania zapasów.
Cechy i funkcje
- Rezystancja izolacji z napięciem DC od 50 V do 1000 V;
- Ciągłość przewodów PE z prądem pomiarowym 200 mA DC ze zmianą polaryzacji;
- Ciągłość przewodów PE z prądem pomiarowym 7 mA DC bez wyzwalania wyłączników RCD;
- Impedancja linii/pętli zwarcia;
- Impedancja pętli z funkcją blokady wyłączników RCD;
- Napięcie i częstotliwość TRMS;
- Kolejność faz;
- Moc i harmoniczne;
- Pomiar wyłączników RCD (ogólny i selektywny, typ AC, A, F, B, B+);
- Rezystancja uziemienia: 3 przewodowo i metodą 2 cęgową (opcja: A 1018+A 1019);
- Rezystywność gruntu (opcja: Ro-adapter);
- Prąd upływu TRMS i prąd obciążenia (opcja: A 1019);
- Test pierwszego prądu uszkodzeniowego (ISFL);
- Test urządzeń monitorowania izolacji (IMD);
- Natężenie oświetlenia (opcja: A 1172/A 1173).
Cechy użytkowe:
- Predefiniowane AUTOSEKWENCJE:
Auto TT (U, Zln, Zs, Uc);
Auto TN/RCD (U, Zln, Zs, Rpe);
Auto TN (U, Zln, Zlpe, Rpe);
Auto IT (U, Zln, Isc, Isfl, IMD). - Pomiar mocy i analiza harmonicznych
- Wbudowane ekrany pomocy
- Wbudowane tabele bezpieczników dla automatycznej oceny pomiaru impedancji linii / pętli
- Monitorowanie w czasie rzeczywistym wszystkich 3 napięć
- Automatyczna zmiana polaryzacji przy pomiarze ciągłości
- Impedancja linii bez wyzwalania wyłączników różnicowo prądowych
- Wbudowana ładowarka i akumulatorki w standardzie
- Automatyczny pomiar RCD
- Komunikacja Bluetooth z PC, tabletami i smartfonami z Android OS
- Oprogramowanie na PC EuroLink PRO dla pobrania wyników pomiarów i tworzenia raportów
- Aplikacja na Android OS do zarządzania danymi w terenie (opcjonalnie)
Zastosowanie:
- Regularne lub okresowe sprawdzanie instalacji domowych i przemysłowych
- Pomiary w systemach 1- i wielofazowych
- Testowanie systemów z instalacjami TT, TN, IT
- Testowanie instalacji medycznych
Dane techniczne
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Prąd testowy 7 mA 2-przewody | 0.00 Ω … 19.99 Ω 20.0 Ω … 1999 Ω |
0.1 Ω 1 Ω |
±(5 % w.w. + 5 cyfr) |
Prąd testowy 200 mA 2-przewody | 0.00 Ω … 19.99 Ω 20.0 Ω … 99.9 Ω 100.0 Ω … 1999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(3 % w.w. + 3 cyfry) ±(5 % w.w.) ±(5 % w.w.) |
REZYSTANCJA IZOLACJI
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Napięcie testowe 50/100/250 V | 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 100.0 MΩ … 199.9 MΩ |
0.01 MΩ
0.1 MΩ |
±(5 % w.w. + 3 cyfry) ±(10 % w.w.) ±(20 % w.w.) |
Napięcie testowe 500/1000 V | 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 200 MΩ … 999 MΩ |
0.01 MΩ 0.1 MΩ 1 MΩ |
±(5 % w.w. + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.) |
RCD
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
RCD Uc | 0.00 V … 19.99 V 20.0 V … 99.9 V |
0.1 V | (-0%/±15 %) w.w. ± 10 cyfr (-0%/±15 %) w.w. |
RCD (t), | 0.00 ms … 40.0 ms 0.0 V … maks.czas |
0.1 ms | ±1 ms ±3 ms |
RCD I Ramp | 0.2xI∆N … 1.1xI∆N (AC) 0.2xI∆N … 1.5xI∆N (A), I∆N ≥30 mA) 0.2xI∆N … 2.2xI∆N (A), I∆N 0.2xI∆N … 2.2xI∆N (B) |
0.05xI∆N | ±0.1xI∆N |
IMPEDANCJA
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Zline L-L, L-N Ipsc | 0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
“±(5 % w.w. + 5 cyfr)
±(10 % w.w.)” |
Zloop L-PE, Ipfc | 0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr)
±(10 % w.w.) |
NAPIĘCIE
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
TRMS | 0 … 550 V | 1V | ±(2 % w.w. + 2 cyfr) |
Częstotliwość | 0.00 Hz .. 9.99 Hz 10.0 Hz … 499.9 Hz |
0.01 Hz 0.1 Hz |
±(0.2 % w.w. + 1 cyfra) |
PRĄD
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
TRMS, AC z A1018 | 0.0 mA … 99.9 mA 100 mA … 999 mA 1.00 A … 19.99 A |
0.1 mA 1 mA 0.01 A |
±(5 % w.w. + 5 cyfr) ±(3 % w.w. + 3 cyfry) ±(3 % w.w.) |
TRMS, AC z A1019 | 0.0 mA … 99.9 mA 100 mA … 999 mA 1.00 A … 19.99 A |
0.1 mA 1 mA 0.01 A |
wskazujący ±(5 % w.w.) ±(3 % w.w.) |
TRMS, AC/DC z A1391, zakres=40A | 0.00 A … 1.99 A 2.00 A … 19.99 A 20.0 A … 39.9 A |
0.01 A 0.01 A 0.1 A |
±(3 % w.w. + 3 cyfry) ±(3 % w.w.) ±(3 % w.w.) |
TRMS, AC/DC z A1391, zakres = 300A | 0.00 A … 19.99 A 20.0 A … 39.9 A 40.0 A … 299.9 A |
0.01 A 0.01 A 0.1 A |
wskazujący ±(3 % w.w. + 5 cyfr) |
REZYSTANCJA UZIEMIENIA
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
3 przewodowo | 0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200.0 Ω … 9999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(5 % w.w. + 5 cyfr) |
2 cęgowo | 0.00 Ω … 19.99 Ω 20.0 Ω … 30.0 Ω 30.1 Ω … 99.9 Ω |
0.01 Ω 0.1 Ω 0.1 Ω |
±(10 % w.w. + 10 cyfr) ±(20 % w.w.) ±(30 % w.w.) |
Rezystywność gruntu | 0.0 Ωm … 99.9 Ωm 100 Ωm … 999 Ωm 1.00 kΩm … 9.99 kΩm 10.0 kΩm … 99.9 kΩm |
0.1 Ωm 1 Ωm 0.01 kΩm 0.1 kΩm |
±(5 % w.w.) dla Re 1 Ω … 1999kΩ ±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ ±(20 % w.w.) dla Re > 20 kΩ |
TEST PIERWSZEGO PRĄDU USZKODZENIOWEGO
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Test 1 prądu uszk. | 0.0 mA … 19.9 mA | 0.1 mA | ±(5 % w.w. + 3 cyfry) |
TEST IMD
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Orientacyjne progi rezystancji izolacji |
5 … 640 kΩ | 5 kΩ | Orientacyjne wartości, do 128 kroków |
NATĘŻENIE OŚWIETLENIA
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Typ B | 0.01 lux … 19.99 lux 20.0 lux … 199.9 lux 200 lux … 1999 lux 2.00 klux … 19.99 klux |
0.01 lux 0.1 lux 1 lux 10 lux |
±(5 % w.w. + 2 cyfry)
±(5 % w.w.) |
Typ C | 0.01 lux … 19.99 lux 20.0 lux … 199.9 lux 200 lux … 1999 lux 2.00 klux … 19.99 klux |
0.01 lux 0.1 lux 1 lux 10 lux |
±(10 % w.w. + 3 cyfry)
±(10 % w.w.) |
Dane ogólne
Zasilanie | 9 VDC (6×1.5 V bateria lub akumulatorek, rozmiar AA) |
Kat. Przepięciowa | 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV |
Klasa ochrony | Podwójna izolacja |
Komunikacja | BT, USB, RS232 |
Masa | 1.3 kg |
Wymiary | 230 x 103 x 115 mm |
NORMY
Funkcjonalność: EN 61557, DIN 5032
Pozostałe normy: IEC/EN 60364-4-41; PN EN 61008; PN EN 61009; BS 7671; AS/NZ 3017; CEI 64.8; HD 384; VDE 413
Kompatybilność elektromagnetyczna (EMC): PN EN 61326
Bezpieczeństwo (LVD): PN EN 61010-1; PN EN 61010-031; PN EN 31010-2-030; PN EN 31010-2-032
Wyposażenie
Wyposażenie standardowe MI 3102 BT PROMO 1 |
Wtyczka commander, 1.5 m |
Przewód pomiarowy, 3 x 1.5 m |
Zestaw do pomiaru uziemienia, 3-przewody, 2 m (przewód pomiarowy, 4 m; 2 x przewód pomiarowy, 20 m; 2 x sonda uziemiająca) |
Ładowarka + 6 akumulatorków NiMH AA |
Oprogramowanie PC EuroLink PRO PL |
Oprogramowanie PC EuroLink PRO PLUS PL A 1292 |
Sonda pomiarowa, 3 szt. (niebieska, czarna, zielona) |
Krokodylki, 3 szt. (niebieski, czarny, zielony) |
Przewód RS232 – PS/2 |
Przewód USB |
Pasek na szyję |
Miękka torba transportowa |
Skrócona instrukcja obsługi |
Płyta CD z instrukcją i książką “Przewodnik po testowaniu niskonapięciowych sieci elektrycznych EN”. |
Certyfikat kalibracji PL |
