MI 2892 ST PowerMaster [NIE ZAWIERA CĘGÓW]
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeńAnalizator energii Klasa A, certyfikat PSE, 4 wejścia prądowe, 5 wejść napięciowych, pomiar transjentów

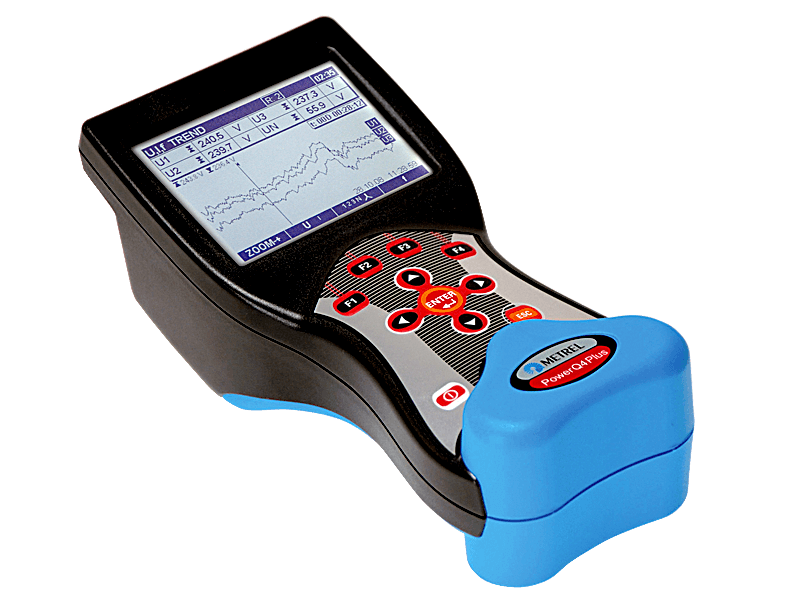

Analizator MI2792A to urządzenie najwyższej klasy. Z jego 4 wejściami prądowymi i 4 wejściami napięciowymi doskonale sprawdzi się w takich zadaniach jak lokalizowanie i szczegółowa diagnostyka problemów w jedno- i trójfazowych systemach elektroenergetycznych. Wszystkie 4 wejścia prądowe automatycznie wykrywają cęgi pomiarowe, których zakres można wybrać z poziomu przyrządu. Wytrzymała obudowa urządzenia pozwala na pracę w terenie. Zestaw akumulatorków dostarczany z przyrządem pozwala na autonomiczną pracę przez 15 godzin na jednym ładowaniu. Parametry pomiarowe przyrządu można ustawić z poziomu przyrządu, oprogramowania PowerView3 lub zdalnie przez połączenie za pomocą opcjonalnego modemu GPRS. Przyrząd jest zgodny z klasą A określoną w normie IEC 61000-4-30 oraz posiada predefiniowany tryb rejestracji zgodny z normą PN-EN 50160.
Menu analizatora oraz oprogramowanie PowerView3 dostępne są w języku polskim.
Cechy i funkcje:
Zgodność z normą IEC 6100-4-30 | Klasa |
Wartości pomiarowe gromadzone w ustalonych interwałach czasowych | A |
Algorytm gromadzenia wartości | S |
Wielkości napięciowe sieci zasilającej L-N | A |
Wielkości napięciowe L-L | S |
Zapady i wzrosty wielkości napięciowych L-N | A |
Wielkości napięciowe L-L | S |
Niepewność zegara | A |
Częstotliwość | A |
Migotanie – Flicker* | A |
Przerwy | A |
Nierównowaga | A |
Harmoniczne napięcia | A |
Interharmoniczne napięcia | A |
Wartości napięcia sieci | A |
* Klasa A w zakresie 49÷51 Hz, zapoznaj się ze szczegółami w instrukcji. |
Funkcje pomiarowe:
- 4 kanały napięciowe z szerokim zakresem napięcia: 0 – 1000 V • 4 kanały prądowe z automatycznym wykrywaniem rodzaju cęgów i wyborem zakresu w oprogramowaniu analizatora.
- Zgodność ze standardem jakości energii IEC 61000-4-30 Klasa A.
- Predefiniowany profil rejestracji danych zgodnie z PN-EN 50160
- Pomiar energii zgodnie z IEC 61557-12 oraz IEEE 1448
- Jednoczesny pomiar albo zapis 8 kanałów – 16 bitowy konwerter analogowo-cyfrowy pozwala na dokładne pomiary energii (minimalny błąd przesunięcia kąta fazowego)
- Prosty w obsłudze i jednocześnie potężny rejestrator zdarzeń wyposażony w 8MB pamięć pozwalający na zapis do 524 różnych charakterystyk jakości energii
- Zapis interharmonicznych oraz sygnalizacja pomiaru sieci i rejestracja
- Sonda temperatury do pomiaru temperatury testowanego transformatora, baterii kondensatorów itp.
- Szybka analiza problemów zasilania dzięki wyświetlaniu wykresów i przebiegów na wyświetlaczu bez przerywania rejestracji zdarzeń – w tle
- 4 ćwiartkowy pomiar (generator oraz obciążenie pracujące w trybie pojemnościowym lub indukcyjnym)
- Rozbudowane narzędzia do wyszukiwania problemów: stany nieustalone, szybka rejestracja oraz kształt przebiegów
- Rejestracja zdarzeń napięciowych i konfigurowanych przez użytkownika alarmów
- Pamięć wewnętrzna pozwalająca na zapis do 4 tygodni
- Analizator lub grupa analizatorów może być zdalnie kontrolowana i konfigurowana za pomocą modemu GPRS
- Do 15 h ciągłej pracy przy zasilaniu bateryjnym
- Oprogramowanie PowerView2 dla PC pozwala w prosty sposób na kopiowanie zapisanych danych, podgląd, analizę danych i wydruk raportów z wykonanych pomiarów
Zastosowanie:
- Weryfikacja jakości energii i rozwiązywanie problemów z zasilaniem występujących w sieciach niskich i średnich napięć
- Sprawdzanie efektywności działania urządzeń stosowanych do korekcji jakości energii
- Analiza spektrum harmonicznych pozwalająca na dobór filtrów harmonicznych
- Weryfikacja pracy i rozwiązywanie problemów UPS-ów, generatorów i regulatorów napięcia
- Zapis napięcia, prądu i energii
- Zapis profilu zużycia energii
Funkcje pomiarowe:
- Napięcia: TRMS, wartość szczytowa, współczynnik szczytu (4-kanały);
- Prądy: TRMS, wartość szczytowa, współczynnik szczytu (4-kanały);
- Moc (czynna, pozorna, bierna)
- Współczynnik mocy, Cos Fi;
- Nierównowaga, pomiar migotania (flicker);
- Harmoniczne i interharmoniczne do 50 składowej, pomiar THD;
- Energia (czynna, bierna, wytwarzana, zużywana);
- Analiza jakości energii zgodnie z EN 50160;
- Rejestracja i zapis zdarzeń w zasilaniu (wyłączenia, przerwy, zapady, wzrosty);
- Monitorowanie i zapis prądów rozruchowych;
- Podgląd przebiegu, zapis chwilowy i rejestracja wykresu;
- Rejestracja stanów nieustalonych;
- Zapis do 10 wartości alarmowych;
- Pomiar temperatury.
Normy:
Bezpieczeństwo: EN 61010-1
EMC: EN 61326-2-2
Pomiary:
IEC 61000-4-30 Klasa A;
IEEE 1448;
IEC 61557-12;
IEC 61000-4-7 Klasa II;
IEC 61000-4-15;
EN 50160
Dane techniczne:
Funkcje | |||
Wejścia napięciowe AC | |||
Liczba wejść | 4 | ||
Zakres napięć wejściowych | 20 … 1500 Vrms L – N (20 … 2600 Vrms L – L) | ||
Podstawowa dokładność | 0.2% odczytu | ||
Rozdzielczość | 10 mV, 100 mV | ||
Próbkowanie | 1024 próbek na 3600 s | ||
Zakres częstotliwości | 10 … 70 Hz | ||
Wejścia prądowe AC | |||
Liczba wejść | 4 | ||
Zakres napięcia wejściowego | 50.0 mVrms … 2 Vrms | ||
Prąd pomiarowy | 100 … 6000 A (w zależności od cęg) | ||
Rozdzielczość | 100 mV | ||
Podstawowa dokładność | 0.25% odczytu | ||
Próbkowanie | 1024 próbek na 3600 s | ||
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Częstotliwość | 10.00 … 70.00 Hz | 2 mHz | ±10 mHz |
Moc (W, VA, VAR) | 0.000 k … 9.999 M | 4 cyfry | ±0.02 |
Współczynnik mocy | -1.00 … 1.00 | 0.01 | ±0.02 |
cos Fi | 0.00 … 1.00 | 0.01 | ±0.02 |
Analiza harmonicznych Do 50 składowej THD |
UhN < 3% Unom | 10 mV | 0.15 % Unom |
3% Unom < UhN < 20% Unom | 10 mV | 5 % UhN | |
IhN < 10% IN | 10 mV | 0.15 % IN | |
10% IN < IhN < 100% IN | 10 mV | 5 % IhN | |
THD | 0 % Unom < THDU < 20% Unom | 0.1% | ±0.3 |
0 % IN < THDI < 100% IN | 0.1% | ±0.6 | |
100 % IN < THDI < 200% IN | 0.1% | ±1.5 | |
Ocena zapadów i wzrostów napięcia | |||
Rozpiętość | 20 … 1500 V | 10 mV, 100 mV | 0.5% odczytu |
Czas rejestracji | 30 ms … 7 dni | 1 ms | ±20 ms |
Rejestracja | |||
Okres całkowania (IP) | 1 … 3600 s | ||
Maks. liczba sygnałów | 524 |
Dane ogólne:
Komunikacja | RS 232, USB | ||
Wyświetlacz | Graficzny LCD z podświetleniem, 320 x 200 dots | ||
Pamięć | 8 MB Flash | ||
Zasilanie | 230 VAC lub 6 baterii x 1.2 V NiMH, rozmiar AA | ||
Kategoria przepięciowa | 1000 V / CAT III; 600 V / CAT IV | ||
Stopień ochrony | Podwójna izolacja | ||
Wymiary | 220 x 115 x 90 mm | ||
Masa | 0.65 kg |
Wyposażenie:
- Urządzenie MI 2792A PowerQ4 Plus PL
- 1 fazowa cewka Rogowskiego A 1227, 3000 / 300 / 30 A 4 szt.
- Odbiornik GPS do synchronizacji czasu
- Sonda pomiarowa, czerwona 2 szt.
- Końcówka pomiarowa (CAT II), czerwona, 3 szt.
- Końcówka pomiarowa (CAT II), czarna, 1 szt.
- Krokodylek, czerwony, 3 szt.
- Krokodylek, czarny, 1 szt.
- Krokodylek, zielony, 2 szt.
- Przewód pomiarowy napięcia, czerwony, 3 szt.
- Przewód pomiarowy napięcia, czarny, 1 szt.
- Przewód pomiarowy napięcia, zielony, 1 szt.
- Oprogramowanie PC SW PowerView2 PL (Demo do pobrania: Wersja 32 bit, Wersja 64 Bit)
- Kabel RS232 i USB
- Zasilacz
- Akumulatorki, 6 szt.
- Futerał
- Instrukcja
- Certyfikat kalibracji
