MI 2892 AD PowerMaster + komplet cęgów giętkich (4)
Produkt dostępny na zamówienie
Produkt dostępny na zamówienie
Dodaj do listy życzeńZ cęgami elastycznymi: 4x A 1502 30/300/3000A (fi 14 cm)
Analizator energii Klasa A, certyfikat PSE, 4 wejścia prądowe, 5 wejść napięciowych, pomiar transjentów

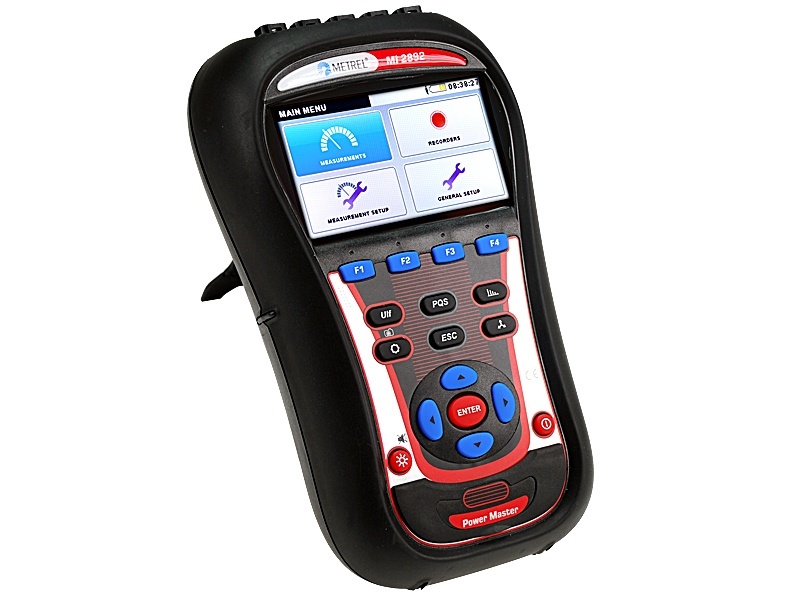

Metrel MI2892 Power Master jest poręcznym trójfazowym analizatorem jakości energii wyposażonym w duży i czytelny kolorowy ekran, który pozwala użytkownikom na wykrywanie wyższych harmonicznych, podgląd wykresów wskazowych i anomalii w przebiegach sinusoidalnych w instalacji zaraz po podłączeniu. Przyrząd pozwala na zarówno długoterminową rejestrację jak i wykrywanie i usuwanie problemów w jakości energii i jedno- i trójfazowych systemach elektroenergetycznych. Zaawansowany pakiet oprogramowania PowerView3 pozwala na szczegółową analizę zarejestrowanych danych, bezpośredni odczyt z karty microSD i automatyczną generację raportów.
Cechy i funkcje:
Funkcje pomiarowe:
- Napięcie: TRMS, wartości maksymalne, współczynnik szczytu (4-kanałowo);
- Prąd: RMS, wartości maksymalne, współczynnik szczytu (4-kanałowo);
- Moc (czynna, bierna, pozorna);
- Pomiar mocny w pełni zgodny z normą IEEE 1459 (czynna, bierna, podstawowa, harmoniczna, niesymetria obciążeń);
- Niesymetria, pomiar migotania (flicker);
- Analiza wyższych harmonicznych i interharmonicznych do 50-tej, pomiar THD;
- Energia (czynna, bierna, generowana, pobierana);
- Wykrywanie i rejestracja zdarzeń napięciowych (zapady, wzrosty, wyłączenia, przerwy);
- Rejestracja i monitorowanie prądów rozruchowych;
- Wyświetlanie przebiegów/prądów rozruchowych, migawka i rejestracja;
- Rejestracja stanów nieustalonych;
- Analiza jakości energii zgodnie z normą PN-EN 50160;
- Rejestracja do 7 nastawialnych alarmów;
- Pomiar temperatury;
- Współczynnik mocy cos φ.
Cechy użytkowe:
- 4 wejścia napięciowe o szerokim zakresie pomiarowym 0 … 1000 Vrms (KAT III / 1000 V);
- 4 wejścia prądowe ze wsparciem automatycznego wykrywania cęgów pomiarowych i wyboru zakresów z poziomu przyrządu;
- Automatyczne wykrywanie cęgów typu “Smart Clamp”, prosty wybór zakresów;
- Częstotliwości próbkowania przy rejestracji stanów nieustalonych > 50 kHz;
- Zgodności z klasą A normy IEC 61000-4-30;
- Kompletna analiza jakości energii zgodnie z normą EN 50160 włącznie z sygnalizacją i interharmonicznymi;
- Wsparcie kart microSD (karta 8-GB dostarczana wraz z przyrządem) do 32GB;
- Wejścia oznaczone kolorami oraz etykiety złącz dla danego regionu;
- Intuicyjne menu główne oraz duże ikony sprawiają, że przyrząd jest prosty w nawigowaniu i konfiguracji;
- Rozbudowane oprogramowanie PC PowerView3 pozwala na pobieranie, podgląd, analizę zarejestrowanych danych oraz generowanie raportów;
- Cęgi elastyczne (bez konieczności zewnętrznego zasilania) dostarczane są w zestawie standardowym;
- Zdalna komunikacja przez Ethernet (Opcjonalna synchronizacja czasu przez GPS).
Zastosowanie:
- Ocena i eliminowanie problemów jakości energii w sieciach niskiego i średniego napięcia;
- Ocena działania urządzeń do korekcji współczynnika mocy;
- Analiza długoterminowa;
- Planowanie konserwacji;
- Weryfikacja możliwości elektrycznych systemu przed instalacją nowych obciążeń.
Normy:
Funkcjonalność:
PN-EN 61000-4-30, Klasa A; PN-EN 61557-12; PN-EN 61000-4-7, Klasa I; PN-EN 61000-4-15; PN-EN 50160; IEEE 1448; IEEE 1459
Kompatybilność elektromagnetyczna:
PN-EN 61326
Bezpieczeństwo:
PN-EN 61010-1
Dane techniczne:
Funkcje | Zakres pomiarowy | Dokładność |
Moc (P, Q, S, cos φ, PF…) | Zależne od napięcia i wybranych cęgów |
IEC 61557-12 Klasa 1 |
Energia | Zależne od napięcia i wybranych cęgów |
Czynna.: IEC 62053-21 Klasa 1 Bierna. IEC 62053-23 Klasa 2 |
Harmoniczne (DC ÷ 50tej) | 0 ÷ 20% napięcia znamionowego | IEC 61000-4-7 Klasa 1 |
Interharmoniczne (1 ÷ 50tej) | 0 ÷ 20% napięcia znamionowego | IEC 61000-4-7 Klasa 1 |
Migotanie (flicker) | 0.2 ÷ 10 | IEC 61000-4-15 Klasa F3 |
Sygnalizacja zasilania | 0 ÷ 15% napięcia znamionowego | IEC 61000-4-30 Klasa A |
Niesymetria | Napięcie: 0 ÷ 5% Prąd: 0 ÷ 17% |
|
Temperatura | -10 ÷ 85 °C | ±0.5 °C |
Zapady, wzrosty | 10 ÷ 150% napięcia znamionowego |
±0.2 % napięcia nominalnego ±1 cykl |
Przerwy | 0 ÷ 10% napięcia znamionowego |
±1 cykl |
Rejestracja
Pamięć | 8GB microSD, obsługa do 32GB |
Rejestrator ogólny | |
Częstotliwość zapisu | 1s … 1h > 1000 (napięć, prądów, harmonicznych, mocy…) |
Rejestrowane sygnały | Min., maks. i średnie w danym okresie – Zdarzenia napięciowe – Alarmy |
Czas trwania | > 1 rok (zależnie od pojemności karty SD) |
Rejestrator przebiegów | |
Czas trwania | Do 20 sek. przebiegu napięcia lub prądu |
Wyzwalanie | Ręczny, zdarzenie napięciowe, alarm, poziom napięcia lub prądu (rozruch) |
Rejestrator stanów nieustalonych | |
Próbkowanie | > 50k próbek/sek |
Czas trwania | Do 50 cykli przebiegu rozruchowego napięcia i prądu |
Wyzwalanie | Ręczny, obwiednia napięcia, poziom |
Dane ogólne:
Wyświetlacz | 4.3 cala, kolorowy TFT (480 x 272) |
Komunikacja | USB, Ethernet, RS-232 |
Synchronizacja czasu | Odbiornik GPS (A 1355) |
Zasilanie | 110 ÷ 240 Vac lub 6 x akumulatorki NiMh , rozmiar AA |
Kategoria przepięciowa | CAT IV / 600 V lub CAT III / 1000 V |
Masa | 1 kg |
Wyposażenie:
- Przyrząd PowerMaster
- 1-fazowe elastyczne cęgi prądowe 3000/300/30A (A1227), 4 sztuki
- Sonda pomiarowa (brązowa, czarna, szara, zielona, niebieska), 5 sztuk
- Krokodylek (brązowy, czarny, szary, zielony, niebieski), 5 sztuk
- Przewody napięciowe (brązowy, czarny, szary, zielony, niebieski), 5 sztuk
- Sonda temperatury
- Karta microSD 8GB
- Czytnik kart microSD
- Oprogramowanie PC PowerView3
- Przewód RS232, USB i Ethernet
- Zasilacz
- Akumulatorki 1.2 V NiMH, 6 sztuk
- Miękka torba transportowa
- Instrukcja obsługi
- Certyfikat kalibracji
