MI 2885 ST MasterQ4 [NIE ZAWIERA CĘGÓW]

MI 2885 ST MasterQ4 [NIE ZAWIERA CĘGÓW]

Produkt dostępny na zamówienie

10180,00
8276,42  netto
Kategoria: analizatory jakości i energii
Producent: Metrel

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: MI 2885 ST Kategoria:

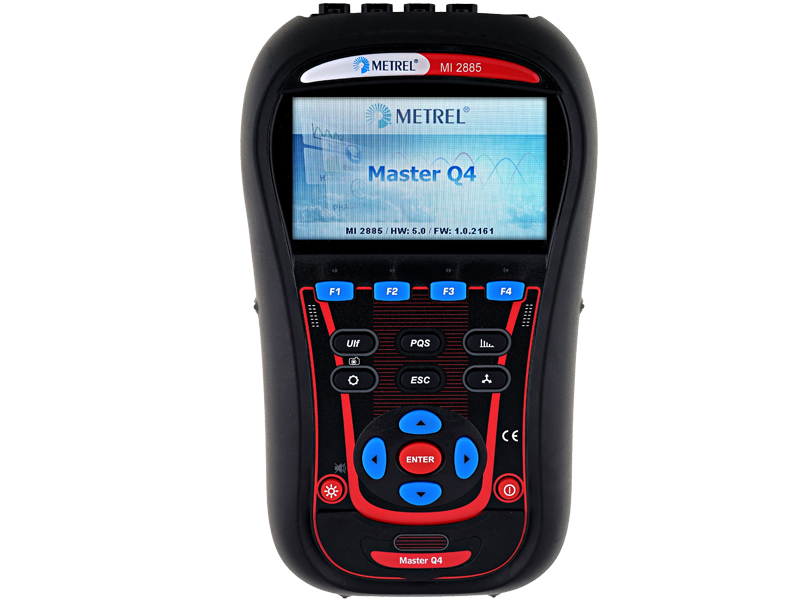

MI 2885 ST MasterQ4 [NIE ZAWIERA CĘGÓW]
Analizator energii Klasa S, 4 wejścia prądowe, 5 wejść napięciowych

Analizator Metrel MI 2885 ST Master Q4 to idealne narzędzie do diagnostyki problemów w sieci. Zaimplementowane rejestratory zostały zaprojektowane tak, aby rejestrowały wszelkie niezbędne dane oraz przebiegi zdarzeń napięciowych w pełni automatycznie. Dodatkowo, użytkownik ma możliwość zaprogramowania 7 opcjonalnych alarmów pozwalających na rejestrację przebiegów wybranych wielkości po spełnieniu warunków uruchomienia. Duży i czytelny wyświetlacz graficzny pozwala na ocenę takich parametrów jak wyższe harmoniczne, wykresy wskazowe i anomalie w przebiegu sinusoidalnym bezpośrednio po podłączeniu przyrządu. Wygodne klawisze szybkiego uruchomienia znacznie przyśpieszają dostęp do danych oraz sprawiają, że przyrząd jest bardzo przyjazny w obsłudze. Przyrząd został zaprojektowany zarówno do długotrwałych rejestracji jak i do wyszukiwania problemów w jedno- i trójfazowych systemach dystrybucji. Zaawansowane oprogramowanie PowerView3 dostarczane w zestawie standardowym pozwala na szczegółową analizę zarejestrowanych danych, bezpośredni odczyt wyników z karty microSD oraz automatyczną generację profesjonalnych raportów pomiarowych.

Porównaj parametry urządzeń

Cechy i funkcje:

 Funkcje pomiarowe:

  • Napięcie: TRMS, szczyt, współczynnik szczytu (4-kanały);
  • Prąd: TRMS, szczyt, współczynnik szczytu (4-kanały);
  • Moc (czynna, bierna, pozorna)
  • Pomiary mocy w pełni z godne z normą IEEE 145 (czynna, nieaktywna, podstawowa, harmoniczna, asymetria obciążenia);
  • Asymetria, pomiar migotania światła (flicker);
  • Analiza wyższych harmonicznych i interharmonicznych do 50 harmonicznej, pomiar THD;
  • Energia (czynna, bierna, oddana, pobrana);
  • Wychwytywanie i rejestrowanie zdarzeń napięciowych (wyłączenia, przerwy, wzrosty, zapady);
  • Monitorowanie i rejestracja prądów rozruchowych;
  • Wyświetlanie przebiegów/rozruchów, funkcja zrzutu ekranu i rejestracji;
  • Analiza jakości zasilania zgodnie z normą PN-EN 50160;
  • Rejestracja do 7 programowalnych alarmów;
  • Pomiar temperatury;
  • Współczynnik mocy, cos φ.


Cechy użytkowe:

  • 4 kanały napięciowe o szerokim zakresie pomiarowym: 0 … 1000 Vrms (CAT III / 1000 V);
  • 4 kanały prądowe ze wsparciem dla automatycznej detekcji cęgów pomiarowych i doboru zakresów bezpośrednio w urządzeniu.
  • Automatyczna detekcja cęgów typu Smart i inteligentny wybór zakresów;
  • Zgodność z klasą S normy PN-EN 61000-4-30;
  • Pełna analiza jakości energii zgodnie z normą PN-EN 50160 z uwzględnieniem sygnalizacji i interharmonicznych;
  • Wsparcie dla kart microSD do 32GB (Karta 8GB dostarczana w standardzie);
  • Wejścia oznaczone kolorami i etykiety dla panelu wejść w zależności od regionu stosowania;
  • Intuicyjne menu główne oraz duże ikony sprawiają, że nawigacja i konfiguracja jest bardzo prosta;
  • Rozbudowane oprogramowanie na komputery PC pozwala na pobieranie, podgląd i analizę zarejestrowanych danych oraz tworzenie profesjonalnych raportów pomiarowych;
  • W zestawie Euro dostarczane są elastyczne cęgi prądowe niewymagające dodatkowego zasilania;
  • Komunikacja zdalna za pośrednictwem protokołu Ethernet (opcjonalna synchronizacja czasu przez GPS).


Zastosowanie:

  • Ocena jakości energii oraz rozwiązywanie problemów w sieciach niskiego i średniego napięcia;
  • Sprawdzanie pracy aparatury do kompensacji mocy biernej;
  • Analiza długoterminowa;
  • Konserwacja i utrzymanie ruchu;
  • Weryfikacja wydajności systemu przed podłączeniem obciążeń

Normy:

Funkcjonalność:
• PN-EN 61010-1
Pomiary:
• IEC/PN-EN 61000-4-30, Klasa S;
• IEC/PN-EN 61557-12;
• IEC/PN-EN 61000-4-7, Klasa I;
• IEC/PN-EN 61000-4-15;
• PN-EN 50160;
• IEEE 1448;
• IEEE 1459
Kompatybilność elektromagnetyczna (EMC):
• PN-EN 61326

Dane techniczne:

Wejścia napięciowe  AC/DC
Liczba wejść 4
Znamionowy zakres napięcia
(L – N)
Fazowe (L-N): 50 ÷ 1000 VRMS
Międzyfazowe (L-L): 50 ÷ 1730 VRMS
Zakres pomiarowy 10% ÷ 150% wartości napięcia znamionowego
Dokładność PN-EN 61000-4-30 Klasa S, ±0.5% napięcia znamionowego
Częstotliwość próbkowania 7000 próbek na sek. @ 50/60 Hz, synchronizacja
z częstotliwością sieciową
Zakres częstotliwości zasilania 42 ÷ 69,0 Hz ±10 mHz

Wejścia prądowe AC/DC
Liczba wejść 4
Zakres pomiarowy
(A1227 cęgi elastyczne)
3 ÷ 6000 A RMS ±1.5% w.m.
Zakres pomiarowy
(A1281 cęgi kleszczowe)
50 m ÷ 1200 A RMS ±0.5% w.m.



Funkcje Zakres pomiarowy Dokładność
Moc (P, Q, S, cos φ, PF…) Zależne od napięcia i
wybranych cęgów
IEC/PN-EN 61557-12 Klasa 1
Energia Zależne od napięcia i
wybranych cęgów
Czynna.: IEC/PN-EN 62053-21 Klasa 1
Bierna. IEC/PN-EN 62053-23 Klasa 2
Harmoniczne (DC ÷ 50tej) 0 ÷ 20% napięcia znamionowego IEC/PN-EN 61000-4-7 Klasa 1
Interharmoniczne (1 ÷ 50tej) 0 ÷ 20% napięcia znamionowego IEC/PN-EN 61000-4-7 Klasa 1
Migotanie światła (flicker) 0.2 ÷ 10 IEC/PN-EN 61000-4-15 Klasa F3
Sygnały sterujące (Sygnalizacja) 0 ÷ 15% napięcia znamionowego IEC/PN-EN 61000-4-30 Klasa S
Asymetria Napięcie: 0 ÷ 5%
Prąd: 0 ÷ 17%
Temperatura -10 ÷ 85 °C ±0.5 °C
Zapady, wzrosty 10 ÷ 150% napięcia
znamionowego
±0.2 % napięcia znamionowego
±1 cykl
Przerwy 0 ÷ 10% napięcia
znamionowego
±1 cykl

Rejestracja

Pamięć 8GB microSD, obsługa do 32GB
Rejestrator ogólny
Częstotliwość zapisu 1s … 1h
Rejestrowane sygnały > 1000 (napięć, prądów, harmonicznych, mocy…)
Min., maks. i średnie dla każdego interwału
– Zdarzenia napięciowe
– Alarmy
Czas trwania > 1 rok (zależnie od pojemności karty SD)
Rejestrator przebiegów
Czas trwania Do 20 sek. przebiegu napięcia lub prądu
Wyzwalanie Ręczne, zdarzenie napięciowe, alarmy, poziom napięcia lub prądu (rozruchy)
Próbkowanie > 50k próbek/sek
Czas trwania Do 50 cykli przebiegu rozruchowego napięcia i prądu
Wyzwalanie Ręczny, obwiednia napięcia, poziom

Dane ogólne:

Wyświetlacz 4.3 cala, kolorowy TFT (480 x 272)
Komunikacja USB, Ethernet, RS-232
Synchronizacja czasu Odbiornik GPS (A 1355)
Zasilanie 110 ÷ 240 Vac lub 6 x akumulatorki NiMh , rozmiar AA
Kategoria przepięciowa CAT IV / 600 V lub  CAT III / 1000 V
Masa 1 kg

Wyposażenie:

  • Przyrząd Metrel MI 2885 MasterQ4
  • 1-fazowe elastyczne cęgi prądowe 3000/300/30A (A1227), 4 sztuki
  • Sonda pomiarowa (brązowa, czarna, szara, zielona, niebieska), 5 sztuk
  • Krokodylek (brązowy, czarny, szary, zielony, niebieski), 5 sztuk
  • Przewody napięciowe (brązowy, czarny, szary, zielony, niebieski), 5 sztuk
  • Karta microSD 8GB
  • Oprogramowanie PC PowerView3
  • Przewód RS232, USB i Ethernet
  • Zasilacz
  • Akumulatorki 1.2 V NiMH, 6 sztuk
  • Miękka torba transportowa
  • Instrukcja obsługi
  • Świadectwo wzorcowania
