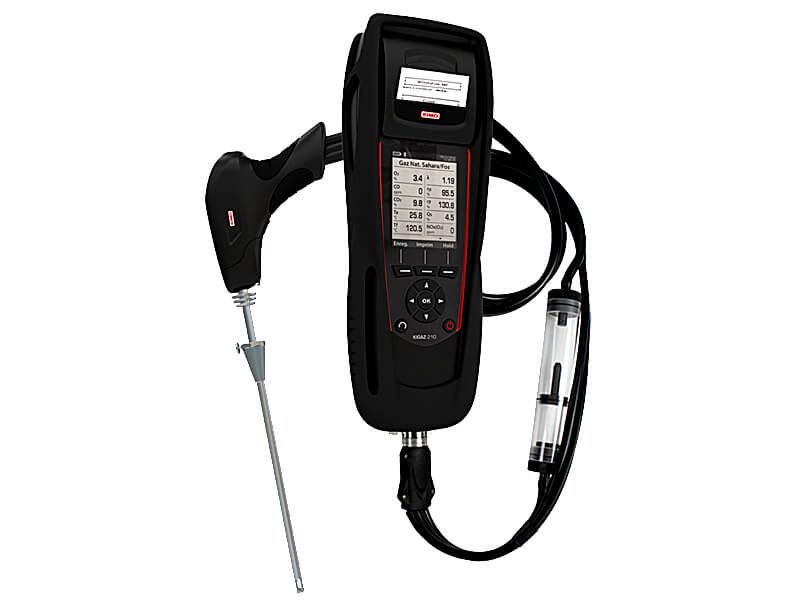

Kimo KIGAZ 210 Analizator Spalin z sondą z wymiennymi czujnikami

Kimo KIGAZ 210 Analizator Spalin z sondą z wymiennymi czujnikami

Produkt dostępny na zamówienie

6752,70
5490,00  netto
Kategoria: analizatory spalin
Producent: Kimo

wersja STD analizator z wbudowaną drukarką przeznaczony do badania kotłów zasilanych dowolnym paliwem, z możliwością opcjonalnego dokupienia czujnik pomiarowego do NOx

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: SKU 1380 Kategoria:

Analizator Spalin KIMO KIGAZ 210 z możliwością współpracy z PC, graficznym wyświetlaczem, menu w j. polskim.

Pomiar: O2, CO-H2, NO/NOx, CH4, ciągu, różnicy ciśnienia, straty, nadmiaru powietrza, prędkości spalin, sprawności, sprawności (kondensacja), wycieku gazów CH4, CO otoczenia, CO2 otoczenia, prądu jonizacji, temperatury otoczenia i CWU, indeksu przeźroczystości.

UWAGA: KIGAZ 210 oferowany jest w różnych wersjach, różniących się rodzajem wyposażenia, dostępne są zestawy:
– 2 wymienne czujniki (O2 o wydłużonej żywotności, CO-H2) z możliwością dodania 1 opcjonalnego czujnika (NO/NOx lub CH4) z możliwością użycia opcjonalnej sondy CH4, CO/Temperatura w otoczeniu, CO2/Temperatura w otoczeniu, prądu jonizacji
– 3 wymienne czujniki (O2 o wydłużonej żywotności, CO-H2, NO/NOx) z możliwością dodania 1 opcjonalnego czujnika (CH4) z możliwością użycia opcjonalnej sondy CH4, CO/Temperatura w otoczeniu, CO2/Temperatura w otoczeniu, prądu jonizacji

Cechy i funkcje

KIMO KIGAZ 210 to przenośny analizator spalin, współpracujący z 3 wymiennymi czujnikami, celami pomiarowymi o długiej żywotności, sondą spalin podłączaną jednym wtykiem, wbudowaną diodą LED w uchwyt sondy, wymiennymi końcówkami sondy spalin o różnej długości, wbudowanym czujnikiem temperatury otoczenia, 1 wtykiem do podłączenia dodatkowych zewnętrznych sond pomiarowych (CH4/CO/CO2/Prądu jonizacji), 2 wejściami na termopary typu K, króćcami do pomiaru ciśnienia różnicowego, z podświetlanym graficznym wyświetlaczem LCD, wbudowaną drukarką, pamięcią i komunikacją z PC przez USB, opcją komunikacji bezprzewodowej Bluetooth.

Standardowe oprogramowanie LIGAZ-2: pozwala na tworzenie baz danych (klienci, kotły, inspekcje), pobieranie oraz drukowanie inspekcji, synchronizację przyrząd/PC (klienci, kotły, inspekcje), konfigurację analizatora.

Opcjonalne oprogramowanie LOGAZ-2: Oprogramowanie pozwala na tworzenie baz danych (klienci, kotły, inspekcje), pobieranie i wydruk inspekcji, dostosowanie generowania raportów z procedur pomiarowych, planowanie kolejnych inspekcji, zarządzanie umowami serwisowania w terenie (planowanie działań przez operatora, obsługa klienta), a także pomiar w czasie rzeczywistym z możliwością wizualizacji i rejestracji danych.

Zalety

  • Dwie (z opcją rozbudowy) lub trzy wymienne i trwałe cele pomiarowe do O2 i CO-H2 (Kompensacja H2 zgodnie z PN-EN 50379-2), NO/NOx i/lub CH4
  • Dodatkowy pomiar: ciągu, różnicy ciśnienia, straty, nadmiaru powietrza, prędkości spalin, sprawności, sprawności (kondensacja)
  • Możliwość pomiaru dodatkowymi sondami: wycieku gazów CH4, CO otoczenia, CO2 otoczenia, prądu jonizacji, temperatury otoczenia i CWU, indeksu przeźroczystości
  • Pomiary kotłów do 400 KW
  • Autozerowanie w spalinach
  • 15 wprowadzonych charakterystyk paliw + 5 paliw użytkownika
  • Duży, wyraźny graficzny wyświetlacz LCD
  • Pamięć 2 GB (100 000 pomiarów)
  • Wbudowana drukarka (bezpośredni wydruk po pomiarze)
  • Do 10 godzin ciągłej pracy na baterii
  • Oprogramowanie analizatora w j. polskim*
  • Oprogramowanie LIGAZ-2 dla PC w standardzie z opcją rozbudowy do LOGAZ-2 (wersje PL)*
  • Komunikacja przez USB lub przez moduł Bluetooth
  • Wbudowana w sondę dioda LED do oświetlania ciemnych miejsc
  • Wbudowany syfon (odstojnik) z alarmem maksymalnego poziomu do ochrony czujnika przed uszkodzeniem
  • 1 wejście dla sondy spalin, 1 wejście dla sondy zewnętrznej, 2 wejścia dla czujników temperatury termopary typu K
  • Instrukcja krok-po-kroku, pomagająca w wykonaniu pomiarów
  • Gumowa obudowa z magnesem zabezpieczająca przed urazem i pozwalająca na montaż do powierzchni metalowych

GAZ

  • Automatyczne zerowanie sondy w kanale, powietrzem z otoczenia
  • Ochrona celi CO przez zawór elektromagnetyczny
  • Maksymalne CO w otoczeniu
  • CO spalin
  • Wymienne cele: O2 o wydłużonej żywotności, CO-H2, NO oraz CH4 (opcjonalnie)
  • Skompensowane H2
  • Nadmierna utrata powietrza
  • Wydajność > 100%

CIŚNIENIE

  • Pomiar różnicy ciśnień
  • Pomiar ciągu

TEMPERATURA

  • Temperatura otoczenia
  • Temperatura spalin
  • Delta temperatury
  • Temperatury ciepłej wody użytkowej
  • Temperatura punktu rosy

INNE FUNKCJE

  • 15 prekonfigurowalnych paliw (Gaz ziemny Sahara, gaz ziemny Groningen, gaz ziemny Rosyjski, Propan, Butan, lekki olej, węgiel bitumiczny, ciężki węgiel, koks, biopaliwo 5%, drewno 20%, wióry 21%, pelety 8%)
  • Dodanie 5 paliw przez operatora
  • Indeks przeźroczystości

Dane techniczne

Dane techniczne


Parametr Czujnik Zakres pomiarowy Rozdzielczość Dokładność
O2 o wydłużonej żywotności Elektrochemiczny Od 0% do 21% 0.1% obj. ±0.2% obj.
CO (z kompensacją H2) Elektrochemiczny Od 0 do 8000 ppm 1 ppm Od 0 do 200 ppm: ±10 ppm
Od 201 do 2000 ppm: ±5% wartości mierzonej
Od 2001 do 8000 ppm: ±10% wartości mierzonej
NO Elektrochemiczny Od 0 do 5000 ppm 1 ppm Od 0 do 100 ppm: ±5 ppm
Od 101 do 5000 ppm: ±5% wartości mierzonej
Niższy zakres NO Elektrochemiczny Od 0 do 500 ppm 0.1 ppm Od 0 do 100 ppm: ±2 ppm
Od 101 do 500 ppm: ±2% wartości mierzonej
NOx Obliczane** Od 0 do 5155 ppm 1 ppm
CO2 Obliczane** Od 0 do 99% obj. 0.1% obj.
CH4 Półprzewodnik Od 0 do 10000 ppm
Od 0 do 1% obj.
Od 0 do 20 %LEL***
1 ppm
0,0001% obj.
0.002 %LEL***
±20% pełnej skali
Temperatura spalin Termopara typu K Od -100 do +1250°C 0.1°C ±1.1°C lub ±0.4%
wartości mierzonej
Temperatura otoczenia Wbudowana NTC Od -20 do +120°C 0.1°C ±0.5°C
Temperatura otoczenia Pt100 (1/3 DIN zew. sonda) Od -50 do +250°C 0.1°C ±0.3%
wartości mierzonej ±0.25°C
Temperatura punktu rosy Obliczana** Od 0 do +99°Ctd 0.1°C
Temperatura ciepłej
wody użytkowej
TcK (sonda zewn.) Od -200 do +1300 °C 0.1°C ±1.1°C or ±0.4%
wartości mierzonej
Różnica ciśnień Piezoelektryczny -200 do +20 000 Pa 1 Pa Od -20 000 do -751 Pa: ±0.5% wartości mierzonej +4.5 Pa
Od 750 do -61 Pa: ±0.9% wartości mierzonej ±1.5 Pa
Od -60 do 60 Pa: ±2 Pa
Od 61 do 750 Pa: ±0.9% wartości mierzonej ±1.5 Pa
Od 751 do 20 000 Pa: ±0.5% wartości mierzonej ±4.5 hPa
Ciąg Piezoelektryczny -10 do +10 Pa
-1000 do 1000 Pa
0.1 Pa
1 Pa
Od -20 000 do -751 Pa: ±0.5% wartości mierzonej +4.5 Pa
Od 750 do -61 Pa: ±0.9% wartości mierzonej ±1.5 Pa
Od -60 do 60 Pa: ±2 Pa
Od 61 do 750 Pa: ±0.9% wartości mierzonej ±1.5 Pa
Od 751 do 20 000 Pa: ±0.5% wartości mierzonej ±4.5 hPa
Straty Obliczane** Od 0 do 100% 0.1%
Prędkość przepływu spalin Obliczane Od 0 do 99.9 m/s 0.1 m/s
Nadmiar
powietrza (λ)
Obliczane** Od 1 do 9.99 0.01
Niższa wydajność (ηs) Obliczane** Od 0 do 100% 0.1 %
Wyższa wydajność (ηt) Obliczane** Od 0 do 120% 0.1%
Indeks
przezroczystości
Zewn. przyrząd Od 0 do 9
Sonda zewnętrzna CO / Temperatury (SCOT) CO ppm
.
Temperatura °C, °F
od 0.00 do 200 ppm
od 200 do 500 ppm
od -20 do +80°C
1 ppm
.
0.1°C
± 3% ppm
±1,5% w.w.
± 0.3% w.w. ± 0.25°C
Sonda zewnętrzna CO2 / Temperatury (SCOT) CO2 ppm
Temperatura °C, °F
od 0.00 do 5000 ppm
od -20 do +80°C
1 ppm
0.1°C
± 3% ppm lub ± 50 ppm
± 0.3% w.w. ± 0.25°C
Sonda zewnętrzna wycieku gazu CH4/LPG Wodorowęglan i CH4
GPL/LPG
od 1 do 10 000 ppm
od 0 do 1800 ppm
1 ppm
1 ppm
±20% pełnej skali 20°C
przy 65%HR ± 5%HR
±20% pełnej skali 20°C przy
65%HR ± 5%HR

*Wszystkie dokładności przedstawione w ulotce zostały osiągnięte w warunkach laboratoryjnych i mogą być gwarantowane dla pomiarów w takich samych warunkach lub z uwzględnieniem kompensacji.
**Obliczenia się na podstawie wartości zmierzonych przez analizator.
***Dolna granica wybuchowości,

Dane ogólne

Wymiary Przyrząd: 331 x 112 x 86 mm
Sonda spalin: 300 mm
Dł. przewodu: 2.5 m
Masa (+baterie +holster) 1060 g
Wyświetlacz LCD 120 x 160 pikseli, 50 x 67 mm
Klawiatura Przycisk obrotowy
3 klawisze funkcyjne + przycisk OK
Podświetlana
Materiał Obudowa i sonda: ABS
Przewód sondy: neopren
Ochrona IP40
Interfejs PC USB
Bluetooth® (opcjonalny)
Zasilanie Akumulator Li-Ion 3,6V 4400 mA
Czas pracy 10 godzin ciągłej pracy
Temperatura pracy Od -5 do +50°C
Temperatura
przechowywania
-10 do +50°C

Wyposażenie

Wyposażenie
Model Opis
KIGAZ 210 STD Analizator spalin do każdego typu kotłów, posiadający dwie wymienne sondy O2 i CO-H2 z opcją pomiaru NO lub CH4 (gazów). Wbudowana autodiagnostyka, ochrona czujnika CO-H2 przez elektrozawór, autozero gazu, drukowanie certyfikatów bezpośrednio z urządzenia przez wbudowaną drukarkę, dwa kanały dla pomiaru temperatury termoparą, 2 GB pamięci. Dostarczany z torbą transportową, osłoną ochronną z magnesem, zestawem do pomiaru ciśnienia różnicowego (2x1m silikonowy wężyk), wymienną sondą o długości 300 mm ze zintegrowanym pomiarem ciągu, latarką LED i pojedynczym konektorem, akumulatorem, ładowarką, oprogramowaniem LIGAZ-2 (tworzenie bazy danych i certyfikatów), kablem USB i świadectwem wzorcowania.
KIGAZ 210 PRO Analizator spalin do każdego typu kotłów, posiadający trzy wymienne sondy O2, CO-H2, NO/NOx z opcją pomiaru CH4 (gazów). Wbudowana autodiagnostyka, ochrona czujnika CO-H2 przez elektrozawór, autozero gazu, drukowanie certyfikatów bezpośrednio z urządzenia przez wbudowaną drukarkę, dwa kanały dla pomiaru temperatury termoparą, 2 GB pamięci. Dostarczany z torbą transportową, osłoną ochronną z magnesem, zestawem do pomiaru ciśnienia różnicowego (2x1m silikonowy wężyk), wymienną sondą o długości 300 mm ze zintegrowanym pomiarem ciągu, latarką LED i pojedynczym konektorem, akumulatorem, ładowarką, oprogramowaniem LIGAZ-2 (tworzenie bazy danych i certyfikatów), kablem USB i świadectwem wzorcowania.

Akcesoria

Akcesoria

Dostępne akcesoria opcjonalne

Nr kat.
Model Opis
23472 KEG Zestaw do pomiaru szczelności instalacji gazowych, zawierający: złącze 3 kanałowe z dwoma zaworami, gumową pompkę, złącza do podłączenia do kanału i miernika (męskie wtyk 6-20, 10-32, 1/2G, M20x1.5, adapter i wężyki)
11994 PMO Manualna pompka do pomiaru stopnia przeźroczystości (z 50 filtrami i podstawką)
23473 MAK Aluminiowa walizka na analizator KIGAZ i akcesoria.
23545 MABS Walizka z ABSu na analizator KIGAZ i akcesoria.
23476 MB-123 Moduł Bluetooth® do kopiowania danych i konfiguracji Kigaz, zasięg 5 m
23410 LOGAZ-2 Oprogramowanie do stworzenia bazy danych (klienci, kotły, pomiary) kopiowania danych, wydruków kontrolnych z konfigurowanymi wzorami certyfikatów, konfiguracji analizatora, tworzenia raportów i procedur, planowania pomiarów, zarządzaniem konserwacją instalacji klientów (planowanie działań, regularna weryfikacja), wizualizację i zapis pomiarów w czasie rzeczywistym (KOMPATYBILNE Z KIGAZ 200 I 300).
23474 KPD-25 Zestaw do pomiaru ciśnienia różnicowego, zawierający 2x1m wężyki silikonowe 6x10mm dla KIGAZ 250
23475 KPD-15 Zestaw do pomiaru ciśnienia różnicowego, zawierający 2x1m wężyki silikonowe oraz dwa konektory 7mm dla KIGAZ 150
Opcjonalne sondy dla KIGAZ
23409 SCI Sonda do pomiaru prądu jonizacji kotłów gazowych (zakres od 0 do 100µA), z wyjściem na przewodzie o dł. 2 m z 0.8m krokodylkami. System rozpoznawania Smart-Plus.
22727 SDFG Sonda wycieku gazu dł. 300 mm z giętką końcówką (wykrywanie CH4, GPL, etc…), zakres pomiarowy 0-10000 ppm. System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
17009 SCO2T Wielofunkcyjna sonda CO2/temperatura (0 do 5,000 ppm – 20 do 80 °C). System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
17008 SCOT Wielofunkcyjna sonda CO/temperatura (0 do 500 ppm i -20 do 80 °C). System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
16474 SPA 150 SP Sonda PT100 klasy 1/3 DIN do temp. otoczenia (-50 do +250°C). Wtyk mini-din. System rozpoznawania Smart-Plus. Średnica O 4,5 mm, długość 150 mm z uchwytem, przewód rozwijany dł. 450 mm, maks. dł. 2,4 m. dla przyrządów klasy 200 & 300. Dostarczana ze świadectwem strojenia.
17073 SKCL 150 Sonda termoparowa typu K klasy 1 z blaszką do temp. dotykowo (-50 do +250°C) sonda O 4,5 mm, długość 150 mm z uchwytem, zwijany przewód z skompensowanym wtykiem miniaturowym
17156 SKV 150 Sonda termoparowa typu K Velcro klasy 1 do rur (-20 do +90°C) uchwyt Velcro do rur O 100 mm (max.), z 1,5 m przewodem prostym z skompensowanym wtykiem miniaturowym
22226 SKCT Sonda termoparowa typu K klasy 1 z blaszką do temp. dotykowo (-50 do +250°C) do rur O 10-50 mm z uchwytem, zwijany przewód z skompensowanym wtykiem miniaturowym.
Wymienne cele pomiarowe
23481 CI-CH4 Cela CH4 do wykrywania wycieku gazu CH4/LPG. Zakres: 0 to 10 000 ppm
23482 CI-02 Cela O2. Zakres: 0 – 21%
23483 CI-COH2 Cela CO-H2. Zakres : 0 – 8000 ppm
23484 CI-NO Cela NO. Zakres : 0 – 5000 ppm
23530 CI-NO2 Cela NO2. Zakres : 0 – 1000 ppm
23531 CI-SO2 Cela SO2. Zakres : 0 – 5000 ppm
Materiały eksploatacyjne
12052 SFO 50 filtrów do pompki przeźroczystości PMO
23489 P15-5 Zestaw 5 rolek papieru (10 lat gwarancji) do drukarki zewnętrznej KDIP dla KIGAZ 150
23490 P15-1 Rolka papieru (10 lat gwarancji) do drukarki zewnętrznej KDIP dla KIGAZ 150
23491 PI-5 Zestaw 5 rolek papieru do drukowania dla KIGAZ 200 i 300
23492 PI-1 Rolka papieru do drukowania dla KIGAZ 200 i 300
23493 F12-1 Filtr do syfonu dla KIGAZ 100 i 200
23505 F12-5 Zestaw 5 filtrów do syfonu dla KIGAZ 100 i 200
23526 F3-1 Filtr dyskowy dla KIGAZ 300
23527 F3-5 Zestaw 5 filtów dyskowych dla KIGAZ 300
Sondy spalin dla KIGAZ
23506 PSK-180 Wymienna końcówka sondy spalin dł. 180 mm, temperatura pracy do 500°C
23507 PSK-300 Wymienna końcówka sondy spalin dł. 300 mm, temperatura pracy do 500°C
23508 PSK-750 Wymienna końcówka sondy spalin dł. 750 mm, wykonana z INCONELU, temperatura pracy do 1000°C
23523 PSF-1 Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 100
23509 SF6-15 Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 150
23524 PSF-2 Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 200
23510 POF6-25 Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 250
23525 PSF-3 Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 300
23511 PS-CF Syfon/Odstojnik dla KIGAZ 100 / 200
Dodatkowe akcesoria (Torby, Osłony, Zasilanie)pcjonalne sondy dla KIGAZ
23512 SK-1 Torba transportowa dla KIGAZ 150
23513 SK-12 Torba transportowa dla KIGAZ 100 / 200 / 300
23514 CPK-15 Osłona ochronna z magnesem dla KIGAZ 150
23515 CPAK Osłona ochronna z magnesem dla KIGAZ 100 / 200 / 250 / 300
12418 ADS Zasilacz dla KIGAZ
23516 BK Akumulator Li-ion dla KIGAZ
