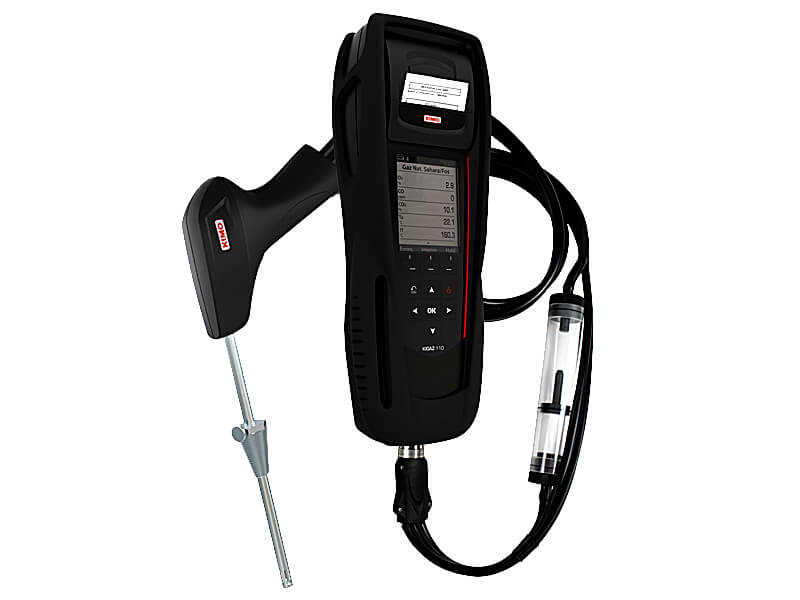

Kimo KIGAZ 110 Analizator Spalin z sondą z dwoma czujnikami

KIMO KIGAZ 110 to przenośny analizator spalin, współpracujący z 2 wymiennymi czujnikami, celami pomiarowymi o długiej żywotności, sondą spalin podłączaną jednym wtykiem, końcówką sondy spalin o długości 180 mm, wbudowanym czujnikiem temperatury otoczenia, 1 wtykiem do podłączenia dodatkowych zewnętrznych sond pomiarowych (CH₄/CO/CO₂/Prądu jonizacji), 1 wejściem na termoparę typu K, króćcami do pomiaru ciśnienia różnicowego, z podświetlanym graficznym wyświetlaczem LCD, wbudowaną drukarką, pamięcią i komunikacją z PC przez USB, opcją komunikacji bezprzewodowej Bluetooth.

Standardowe oprogramowanie LIGAZ-2: Program pozwalana na tworzenie baz danych (klienci, kotły, inspekcje), pobieranie i drukowanie raportów pomiarowych, synchronizację danych pomiędzy urządzeniem, a komputerem PC oraz konfigurację analizatora.

Cechy i funkcje

• Dwie wymienne i trwałe cele pomiarowe do O₂ i CO-H₂ (Kompensacja H₂ zgodnie z PN-EN 50379-2)
• Dodatkowy pomiar: ciągu, różnicy ciśnienia, straty, nadmiaru powietrza, prędkości spalin, sprawności, sprawności (kondensacja)
• Możliwość pomiaru zewnętrznymi sondami: wycieku gazów CH₄, CO otoczenia, CO₂ otoczenia, prądu jonizacji, temperatury otoczenia i powierzchni, indeksu przeźroczystości
• 3 czujniki ciśnienia (do pomiaru ciśnienia różnicowego, ciągu, pompy ssącej)
• Autozerowanie w spalinach
• 15 wprowadzonych charakterystyk paliw + 5 paliw użytkownika
• Duży, wyraźny graficzny wyświetlacz LCD
• Pamięć 2 GB (100 000 pomiarów)
• Wbudowana drukarka (bezpośredni wydruk po pomiarze)
• Do 10 godzin ciągłej pracy na baterii
• Menu analizatora w j. polskim*
• Oprogramowanie LIGAZ-2 PL dla PC w standardzie*
• Komunikacja przez USB lub przez moduł Bluetooth
• Wbudowany syfon (odstojnik kondensatu) z alarmem maksymalnego poziomu do ochrony czujnika przed uszkodzeniem
• 1 wejście dla sondy spalin, 1 wejście dla sondy zewnętrznej, 1 wejście dla czujnika temperatury termopary typu K
• Instrukcja krok-po-kroku, pomagająca w wykonaniu pomiarów
• Gumowa obudowa z magnesem zabezpieczająca przed urazem i pozwalająca na montaż do powierzchni metalowych

GAZ

• Maksymalne CO w otoczeniu
• CO spalin
• Wymienne cele pomiarowe: O₂ o wydłużonej żywotności z kompensacją H₂
• Nadmierna utrata powietrza
• Wydajność > 100%

CIŚNIENIE

• Pomiar różnicy ciśnień
• Pomiar ciągu

TEMPERATURA

• Temperatura otoczenia
• Temperatura spalin
• Delta temperatury
• Temperatury ciepłej wody użytkowej (CWU)
• Temperatura punktu rosy

INNE FUNKCJE

• 15 prekonfigurowalnych paliw (Gaz ziemny Sahara, gaz ziemny Groningen, gaz ziemny Rosyjski, Propan, Butan, lekki olej, węgiel bitumiczny, ciężki węgiel, koks, biopaliwo 5%, drewno 20%, wióry 21%, pelety 8%)
• Dodanie 5 paliw przez operatora
• Indeks przeźroczystości
• Zewnętrzny odstojnik kondensatu

Parametr	Czujnik	Zakres pomiarowy	Rozdzielczość	Dokładność
O2	Elektro-chemiczny	Od 0% do 21%	0.1% vol.	±0.2% obj.
CO (z kompensacją H2)	Elektro-chemiczny	Od 0 do 8000 ppm	1 ppm	Od 0 do 200 ppm: ±10 ppm Od 201 do 2000 ppm: ±5% wartości mierzonej Od 2001 do 8000 ppm: ±10% wartości mierzonej
Temperatura spalin	Termopara typu K	Od -100 do +1250°C	0.1°C	±1.1°C lub ±0.4% wartości mierzonej
Temperatura otoczenia	Wbudowany NTC	Od -20 do +120°C	0.1°C	±0.5°C
Temperatura otoczenia	Pt100 (1/3 DIN zewn. sonda)	Od -50 do +250°C	0.1°C	±0.3% wartości mierzonej ±0.25°C
Temperatura punktu rosy	Obliczana**	Od 0 do +99°Ctd	0.1°C	–
Temperatura ciepłej wody użytkowej	TcK (sonda zewn.)	Od -200 do +1300 °C	0.1°C	±1.1°C or ±0.4% wartości mierzonej
Różnica ciśnień	Półprzewodnik	Od -20000 do +20000 Pa	1 Pa	Od -20 000 do -751 Pa: ±0.5% wartości mierzonej +4.5 Pa Od -750 do -61 Pa: ±0.9% wartości mierzonej ±1.5 Pa Od -60 do 60 Pa: ±2 Pa Od 61 do 750 Pa: ±0.9% wartości mierzonej ±1.5 Pa Od 751 do 20 000 Pa: ±0.5% wartości mierzonej +4.5 hPa
Ciąg	Półprzewodnik	Od -10 do +10 Pa Od -1000 do +1000 Pa	0.1 Pa 1 Pa	Od -20 000 do -751 Pa: ±0.5% wartości mierzonej +4.5 Pa Od -750 do -61 Pa: ±0.9% wartości mierzonej ±1.5 Pa Od -60 do 60 Pa: ±2 Pa Od 61 do 750 Pa: ±0.9% wartości mierzonej ±1.5 Pa Od 751 do 20 000 Pa: ±0.5% wartości mierzonej +4.5 hPa
Straty	Obliczane**	Od 0 do 100%	0.1%	–
Nadmiar powietrza (λ)	Obliczane**	Od 1 do 9.99	0.01	–
Niższa wydajność (ηs)	Obliczane**	Od 0 do 100%	0.1 %	–
Wyższa wydajność (ηt) (kondensacja)	Obliczane**	Od 0 do 120%	0.1%	–
Indeks przeźroczystości	Zewnętrzny przyrząd	Od 0 do 9	–	–

*Wszystkie dokładności przedstawione w ulotce zostały osiągnięte w warunkach laboratoryjnych i mogą być gwarantowane dla pomiarów w takich samych warunkach lub z uwzględnieniem kompensacji.
**Obliczenia się na podstawie wartości zmierzonych przez analizator.

Dane ogólne

Wymiary	Analizator: 331 x 112 x 86 mm Sonda: 180 mm Dł. przewodu: 2.5 m
Masa (+baterie +holster)	1035 g
Wyświetlacz	LCD 120 x 160 pikseli, 50 x 67 pikseli
Klawiatura	10 przycisków membranowych
Materiał	Obudowa i sonda: ABS Przewód sondy: neopren Sonda: PA 6.6 wzmocnione 10% włókno szklane
Ochrona	IP40
Interfejs PC	USB Bluetooth® (opcjonalny)
Zasilanie	Baterie Li-Ion 3,6V 4400 mA Zasilacz: 100-250 VAC, 50/60 Hz
Czas pracy	10 godzin ciągłej pracy
Czas ładowania baterii	10 godzin
Temperatura pracy	Od +5 do +50°C
Temperatura przechowywania	-20 do +50°C
Wysokość	Od 0 do 2000 m n.p.m.

Dostępne akcesoria opcjonalne

Nr kat.	Model	Opis
23472	KEG	Zestaw do pomiaru szczelności instalacji gazowych, zawierający: złącze 3 kanałowe z dwoma zaworami, gumową pompkę, złącza do podłączenia do kanału i miernika (męskie wtyk 6-20, 10-32, 1/2G, M20x1.5, adapter i wężyki)
11994	PMO	Manualna pompka do pomiaru stopnia przeźroczystości (z 50 filtrami i podstawką)
23473	MAK	Aluminiowa walizka na analizator KIGAZ i akcesoria.
23545	MABS	Walizka z ABSu na analizator KIGAZ i akcesoria.
23476	MB-123	Moduł Bluetooth® do kopiowania danych i konfiguracji Kigaz, zasięg 5 m
23474	KPD-25	Zestaw do pomiaru ciśnienia różnicowego, zawierający 2x1m wężyki silikonowe 6x10mm dla KIGAZ 250
23475	KPD-15	Zestaw do pomiaru ciśnienia różnicowego, zawierający 2x1m wężyki silikonowe oraz dwa konektory 7mm dla KIGAZ 150
Opcjonalne sondy dla KIGAZ
23409	SCI	Sonda do pomiaru prądu jonizacji kotłów gazowych (zakres od 0 do 100µA), z wyjściem na przewodzie o dł. 2 m z 0.8m krokodylkami. System rozpoznawania Smart-Plus.
22727	SDFG	Sonda wycieku gazu dł. 300 mm z giętką końcówką (wykrywanie CH4, GPL, etc…), zakres pomiarowy 0-10000 ppm. System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
17009	SCO2T	Wielofunkcyjna sonda CO2/temperatura (0 do 5,000 ppm – 20 do 80 °C). System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
17008	SCOT	Wielofunkcyjna sonda CO/temperatura (0 do 500 ppm i -20 do 80 °C). System rozpoznawania Smart-Plus. Dostarczana ze świadectwem strojenia.
16474	SPA 150 SP	Sonda PT100 klasy 1/3 DIN do temp. otoczenia (-50 do +250°C). Wtyk mini-din. System rozpoznawania Smart-Plus. Średnica 4,5 mm, długość 150 mm z uchwytem, przewód rozwijany dł. 450 mm, maks. dł. 2,4 m. dla przyrządów klasy 200 & 300. Dostarczana ze świadectwem strojenia.
17073	SKCL 150	Sonda termoparowa typu K klasy 1 z blaszką do temp. dotykowo (-50 do +250°C) sonda 4,5 mm, długość 150 mm z uchwytem, zwijany przewód z skompensowanym wtykiem miniaturowym
17156	SKV 150	Sonda termoparowa typu K Velcro klasy 1 do rur (-20 do +90°C) uchwyt Velcro do rur 100 mm (maks.), z 1,5 m przewodem prostym z skompensowanym wtykiem miniaturowym
22226	SKCT	Sonda termoparowa typu K klasy 1 z blaszką do temp. dotykowo (-50 do +250°C) do rur 10-50 mm z uchwytem, zwijany przewód z skompensowanym wtykiem miniaturowym.
Wymienne cele pomiarowe
23481	CI-CH4	Cela CH4 do wykrywania wycieku gazu CH4/LPG. Zakres: 0 to 10 000 ppm
23482	CI-02	Cela O2. Zakres: 0 – 21%
23483	CI-COH2	Cela CO-H2. Zakres: 0 – 8000 ppm
23484	CI-NO	Cela NO. Zakres: 0 – 5000 ppm
23530	CI-NO2	Cela NO2. Zakres: 0 – 1000 ppm
23531	CI-SO2	Cela SO2. Zakres: 0 – 5000 ppm
Materiały eksploatacyjne
12052	SFO	50 filtrów do pompki przeźroczystości PMO
23489	P15-5	Zestaw 5 rolek papieru (10 lat gwarancji) do drukarki zewnętrznej KDIP dla KIGAZ 150
23490	P15-1	Rolka papieru (10 lat gwarancji) do drukarki zewnętrznej KDIP dla KIGAZ 150
23491	PI-5	Zestaw 5 rolek papieru do drukowania dla KIGAZ 200 i 300
23492	PI-1	Rolka papieru do drukowania dla KIGAZ 200 i 300
23493	F12-1	Filtr do syfonu dla KIGAZ 100 i 200
23505	F12-5	Zestaw 5 filtrów do syfonu dla KIGAZ 100 i 200
23526	F3-1	Filtr dyskowy dla KIGAZ 300
23527	F3-5	Zestaw 5 filtów dyskowych dla KIGAZ 300
Sondy spalin dla KIGAZ
23506	PSK-180	Wymienna końcówka sondy spalin dł. 180 mm, temperatura pracy do 500°C
23507	PSK-300	Wymienna końcówka sondy spalin dł. 300 mm, temperatura pracy do 500°C
23508	PSK-750	Wymienna końcówka sondy spalin dł. 750 mm, wykonana z INCONELU, temperatura pracy do 1000°C
23523	PSF-1	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 100
23509	SF6-15	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 150
23524	PSF-2	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 200
23510	POF6-25	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 250
23525	PSF-3	Sonda spalin z uchwytem i przewodem o dł. 6 m z syfonem i pojedynczym złączem – dla KIGAZ 300
23511	PS-CF	Syfon/Odstojnik dla KIGAZ 100 / 200
Dodatkowe akcesoria (Torby, Osłony, Zasilanie)pcjonalne sondy dla KIGAZ
23512	SK-1	Torba transportowa dla KIGAZ 150
23513	SK-12	Torba transportowa dla KIGAZ 100 / 200 / 300
23514	CPK-15	Osłona ochronna z magnesem dla KIGAZ 150
23515	CPAK	Osłona ochronna z magnesem dla KIGAZ 100 / 200 / 250 / 300
12418	ADS	Zasilacz dla KIGAZ
23516	BK	Akumulator Li-ion dla KIGAZ

Kompensacja H₂ zgodnie z PN-EN 50379-2
