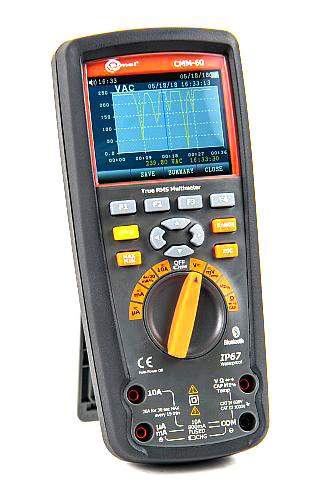

Zaawansowany multimetr przemysłowy CMM-60 z certyfikatem kalibracji

Zaawansowany multimetr przemysłowy CMM-60 z certyfikatem kalibracji

Produkt dostępny na zamówienie

1840,00
1495,93  netto
Kategoria: multimetry cyfrowe
Producent: Sonel

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: WMGBCMM60 Kategoria:

Multimetr CMM-60 pozwala na rejestrację danych dzięki funkcji Trend Capture wbudowanej pamięci oraz możliwości wysyłki danych i analizy wyników w programie komputerowym CMM-60 Multimeter Software. Urządzenie ułatwia diagnostykę potencjalnych problemów obejmujących pracę urządzeń elektromechanicznych, automatyki przemysłowej, silników oraz dystrybucji energii elektrycznej. Precyzyjne wskazania, bezpieczeństwo podczas pracy w warunkach przemysłowych, wygoda użytkowania oraz wczesne wykrywanie nieprawidłowości w pracy maszyn i urządzeń to główne korzyści płynące z posiadania tego urządzenia w swoim wyposażeniu.

Dane techniczne

Cechy urządzenia

  • Szybki i łatwy odczyt zapewnia kolorowy wyświetlacz o zakresie liczenia do 50 000 cyfr, rozdzielczości 320×240 pikseli i przekątnej 3,5”. Wyświetlacz dodatkowo pozwala na odczyt pod szerokim kątem również w ciemnych pomieszczeniach;
  • Ponad 14 funkcji pomiarowych m.in. pomiar napięcia AC/DC, pomiar natężenia AC/DC, rezystancja, pojemność, temperatura, szerokość impulsu, współczynnik wypełnienia, częstotliwość;
  • Funkcja AC+DC pozwala jednocześnie zaprezentować wartość składowej stałej i zmiennej lub sumy obu składowych podczas pomiaru napięcia;
  • Funkcja 4~20mA służąca m.in. do kontroli obwodów sterowania pracą czujników temperatury, ciśnienia, pH lub przepływu.
  • True RMS dla napięcia i natężenia przemiennego umożliwia pomiar wartości skutecznej przebiegów odkształconych;
  • Wbudowany filtr dolnoprzepustowy dzięki któremu pomiary napięcia będą dokładniejsze poprzez wyeliminowanie wpływu zakłóceń generowanych poprzez maszyny i urządzenia elektroniczne;
  • Zapis wyników szybkich przebiegów 1ms dzięki pomiarowi wartości szczytowych PEAK;
  • Funkcja pomiarów względnych REL umożliwiająca m.in. eliminację wartości rezystancji przewodów pomiarowych;
  • Wyświetlanie jednocześnie wyniku pomiaru składowej stałej i składowej przemiennej sygnału dla szybkiego odczytu dwóch wyników w tym samym czasie;
  • Zegar czasu rzeczywistego umożliwiający dodanie danych o dacie i czasie wykonania pomiaru;
  • Przywoływanie wyników pomiarowych z wbudowanej pamięci na 2000 pomiarów z zapisem nazwy i daty pomiaru;
  • Szybka możliwość wykrycia nieprawidłowości dzięki rejestracji wyników pomiarowych w graficznej postaci trendu, dzięki funkcji Trend Capture i wbudowanemu rejestratorowi z możliwością zapisu 10 000 próbek;
  • Funkcja zapisu wartości maksymalnych, minimalnych i średnich;
  • Wbudowany moduł Bluetooth do wysyłki wyników pomiarowych na żywo do urządzeń mobilnych z systemem Android,
  • Funkcja pomocy HELP do szybkiego wyjaśnienia znaczenia danej funkcji pomiarowej i przycisków;
  • Opcjonalna zawieszka do łatwego mocowania przyrządu pozwala na pracę za pomocą obu dłoni;
  • Ochrona przed zalaniem wodą i wnikaniem pyłów do układu elektronicznego dzięki wyjątkowo odpornej obudowie o stopniu ochrony na poziomie IP67;
  • Przełącznik obrotowy został zaprojektowany w celu łatwej obsługi również podczas pracy w rękawicach w niebezpiecznych i trudnych warunkach;
  • Dedykowany akumulator litowo-polimerowy pozwalający na długą pracę urządzenia;
  • W zestawie dedykowana ładowarka i zasilacz do ładowania akumulatora bez jego wyciągania.

Pomiar napięcia stałego

Zakres wyświetlania Rozdzielczość Błąd podstawowy
50,000 mV 1 0,001 mV ±(0,05% w.m. + 20 cyfr)
500,00 mV 1 0,01 mV ±(0,025% w.m. + 5 cyfr)
5,0000 V 0,0001 V
50,000 V 0,001 V
500,00 V 0,01 V ±(0,05% w.m. + 5 cyfr)
1000,0 V 0,1 V ±(0,1% w.m. + 5 cyfr)

1 Przy użyciu trybu REL w celu kompensacji przesunięć

  • Impedancja wewnętrzna >10 MΩ VDC
  • Ochrona przed przeciążeniem: 1000 V DC/AC RMS

Pomiar napięcia przemiennego TRMS

Zakres wyświetlania Rozdzielczość Błąd podstawowy
50,000 mV 1 0,001 mV f = 50/60 Hz
±(0,3% w.m. + 25 cyfr)

f < 1 kHz
±(0,5% w.m. + 25 cyfr)

f < 5 kHz
±(3% w.m. + 25 cyfr)

500,00 mV 1 0,01 mV
5,0000 V 0,0001 V
50,000 V 0,001 V
500,00 V 0,01 V
1000,0 V 0,1 V
  • Zakres częstotliwości 50…10 000 Hz
  • Wszystkie zakresy napięcia prądu przemiennego są określone od 5% zakresu do 100% zakresu
  • Impedancja wewnętrzna >10 MΩ VDC
  • Ochrona przed przeciążeniem: 1000 V DC/AC RMS

Pomiar napięcia AC+DC

Zakres wyświetlania Rozdzielczość Błąd podstawowy
50,000 mV 0,001 mV f < 1 Hz:
±(1% w.m. + 25 cyfr)

f < 10 kHz
±(3,5% w.m. + 25 cyfr)

500,00 mV 0,01 mV
5,0000 V 0,0001 V 1
50,000 V 0,001 V
500,00 V 0,01 V
1000,0 V 0,1 V

1 Powyżej f = 5 kHz dodatkowy błąd 1%



Pomiar prądu stałego

Zakres wyświetlania Rozdzielczość Błąd podstawowy
500,00 μA 0,01 μA ±(0,1% w.m. + 20 cyfr)
5000,0 μA 0,1 μA
50,000 mA 0,001 mA
500,00 mA 0,01 mA ±(0,15% w.m. + 20 cyfr)
10,000 A 0,001 A ±(0,3% w.m. + 20 cyfr)
  • 20 A przez maksymalnie 30 s przy ograniczonej dokładności

Pomiar prądu przemiennego TRMS

Zakres wyświetlania Rozdzielczość Błąd podstawowy
500,00 μA 0,01 μA f = 50/60 Hz
±(0,6% w.m. + 25 cyfr)

f < 1 kHz
±(1,5% w.m. + 25 cyfr)

f < 10 kHz
±(3% w.m. + 25 cyfr)

5000,0 μA 0,1 μA
50,000 mA 0,001 mA
500,00 mA 0,01 mA
10,000 A 0,001 A
  • 20 A przez maksymalnie 30 s przy ograniczonej dokładności
  • Zakres częstotliwości 50 Hz…10 kHz
  • Wszystkie zakresy napięcia prądu przemiennego są określone od 5% zakresu do 100% zakresu

Pomiar prądu AC+DC

Zakres wyświetlania Rozdzielczość Błąd podstawowy
500,00 μA 0,01 μA ±(1,0% w.m. + 25 cyfr)
5000,0 μA 0,1 μA
50,000 mA 0,001 mA
500,00 mA 0,01 mA
10,000 A 0,001 A ±(1,5% w.m. + 40 cyfr)
  • Zakres częstotliwości 0…1000 Hz
  • 20 A przez maksymalnie 30 s przy ograniczonej dokładności

Pomiar napięcia przemiennego dla częstotliwości >5 kHz

Zakres wyświetlania Rozdzielczość Błąd podstawowy
50,000 mV 0,001 mV ±(5,0% w.m. + 40 cyfr)
500,00 mV 0,01 mV
5,0000 V 0,0001 V
50,000 V 0,001 V
10,000 V 0,001 V ±(6,0% w.m. + 40 cyfr)
  • Pasmo częstotliwości 5…100 kHz

Pomiar rezystancji



Zakres wyświetlania Rozdzielczość Błąd podstawowy
50,000 Ω 1 0,001 Ω ±(0,5% w.m.+ 20 cyfr)
500,00 Ω 1 0,01 Ω ±(0,05% w.m.+ 10 cyfr)
5,0000 kΩ 0,0001 kΩ
50,000 kΩ 0,001 kΩ
500,00 kΩ 0,01 kΩ ±(0,1% w.m.+ 10 cyfr)
5,0000 MΩ 0,0001 MΩ ±(0,2% w.m.+ 20 cyfr)
50,000 MΩ 0,001 MΩ ±(2% w.m.+ 20 cyfr)

1 Przy użyciu trybu REL w celu kompensacji przesunięć(tryb zalecany przy występowaniu problemu z zerowaniem)

Pomiar pojemności

Zakres wyświetlania Rozdzielczość Błąd podstawowy
5,000 nF 1 0,001 nF ±(2 % w.m.+ 40 cyfr)
50,00 nF 1 0,01 nF
500,0 μF 0,1 nF
5,000 μF 0,001 μF
50,00 μF 0,01 μF
500,0 μF 0,1 μF ±(5 % w.m.+ 40 cyfr)
10,00 mF 0,01 μF

1 Z kondensatorem foliowym lub lepszym, wykorzystując tryb względny REL Δ do zerowania reszty

Pomiar częstotliwości – elektronika

Zakres wyświetlania Rozdzielczość Błąd podstawowy
50,000 Hz 0,001 Hz ±(0,01 % w.m.+ 10 cyfr)
500,00 Hz 0,01 Hz
5,0000 Hz 0,0001 kHz
50,000 Hz 0,001 kHz
500,00 Hz 0,01 kHz
5,0000 Hz 0,0001 MHz
10,000 Hz 0,001 MHz

Czułość:

  • minimalna wartość skuteczna napięcia 0,8 V  przy  20%  do  80% cyklu  roboczego oraz
  • minimalna wartość skuteczna napięcia 5V przy 20% do 80% cyklu roboczego oraz > 100 kHz

Pomiar częstotliwości – elektryka

Zakres wyświetlania Rozdzielczość Błąd podstawowy
40,00 Hz…10,000 kHz 0,01 Hz…0,001kHz 0,5 % w.m.
  • Czułość: 1 V RMS



Pomiar cyklu roboczego(wypełnienia)

Zakres wyświetlania Rozdzielczość Błąd podstawowy
0,10…99,90% 0,01% ±(1,2 % w.m.+ 2 cyfry)
  • Szerokość impulsu: 100 μs…100 ms
  • Częstotliwość: 5 Hz…150 kHz

Pomiar pętli prądowej 4-20mA%

Zakres wyświetlania Rozdzielczość Błąd podstawowy
-25,00…125,00% 0,01% ±(50 cyfr)
  • 0 mA=-25%
    4 mA = 0%
    20 mA = 100%
    24 mA = 125%

Pomiar temperatury

Zakres wyświetlania Rozdzielczość Błąd podstawowy
 -50,0…1000,0oC 0,1oC ±(1,0% w.m.+ 2,5oC)
-58,0…1832,0oF 0,1oF ±(1% w.m.+ 4,5oF)
  • Dokładność sondy temperaturowej nie jest uwzględniana.

Bezpieczeństwo elektryczne:

  • rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 – 1 i IEC 61557
  • kategoria pomiarowa: IV 600 V / III 1000 V wg PN-EN 61010 – 1:2004



Pozostałe dane techniczne:

  • zasilanie miernika: akumulator Li-Pol 7,2 V
  • test diody: I = 0,9 mA, U0 = 3,2 V DC
  • test ciągłości: I < 0,35 mA, sygnał dźwiękowy dla R < 25 Ω
  • wskazanie przekroczenia zakresu: symbol 0L
  • częstotliwość pomiarów: 20 odczytów na sekundę
  • impedancja wejściowa: >10 MΩ (V DC), >9 MΩ (V AC)
  • wyświetlacz: kolorowy o zakresie liczenia do 50 000 cyfr, rozdzielczości 320×240 pikseli i przekątnej 3,5”
  • wymiary: 220 x 97 x 58 mm
  • masa miernika (z bateriami): 342 g
  • bezpieczniki: zakres mA, µA: 0,8 A/1000 V ceramiczny szybki, zakres 10 A: 10 A/1000 V ceramiczny szybki
  • czas bezczynności do samowyłączenia: ustawiany w zakresie 5…60 minut
  • zgodność z wymaganiami norm: PN-EN 61010-1, UL 61010-1:2004, CAN/CSA C22.2 No. 61010-1, UL 61010B-2-031, PN-EN 61326-1, PN-EN 61326-2-2
  • standard jakości: ISO 9001

Nominalne warunki użytkowania:

  • temperatura pracy: +5..+40°C,
  • wilgotność < 80% dla temp. ≤ 31°C, spadająca liniowo do 50% przy temp. 40°C
  • temperatura przechowywania: -20…+60°C
