MPI 520 – Miernik parametrów instalacji elektrycznych z certyfikatem kalibracji
- impedancja pętli zwarcia – dokładny pomiar również w obwodach z wyłącznikami RCD,
- parametry wyłączników RCD,
- rezystancja izolacji,
- rezystancja uziemienia,
- ciągłość połączeń ochronnych i wyrównawczych.

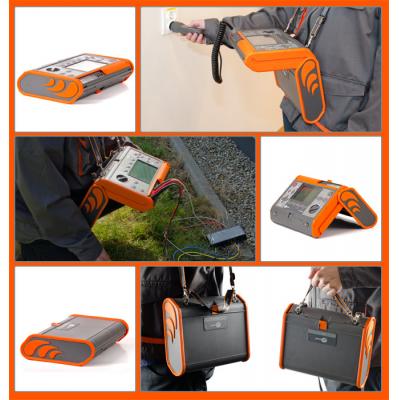

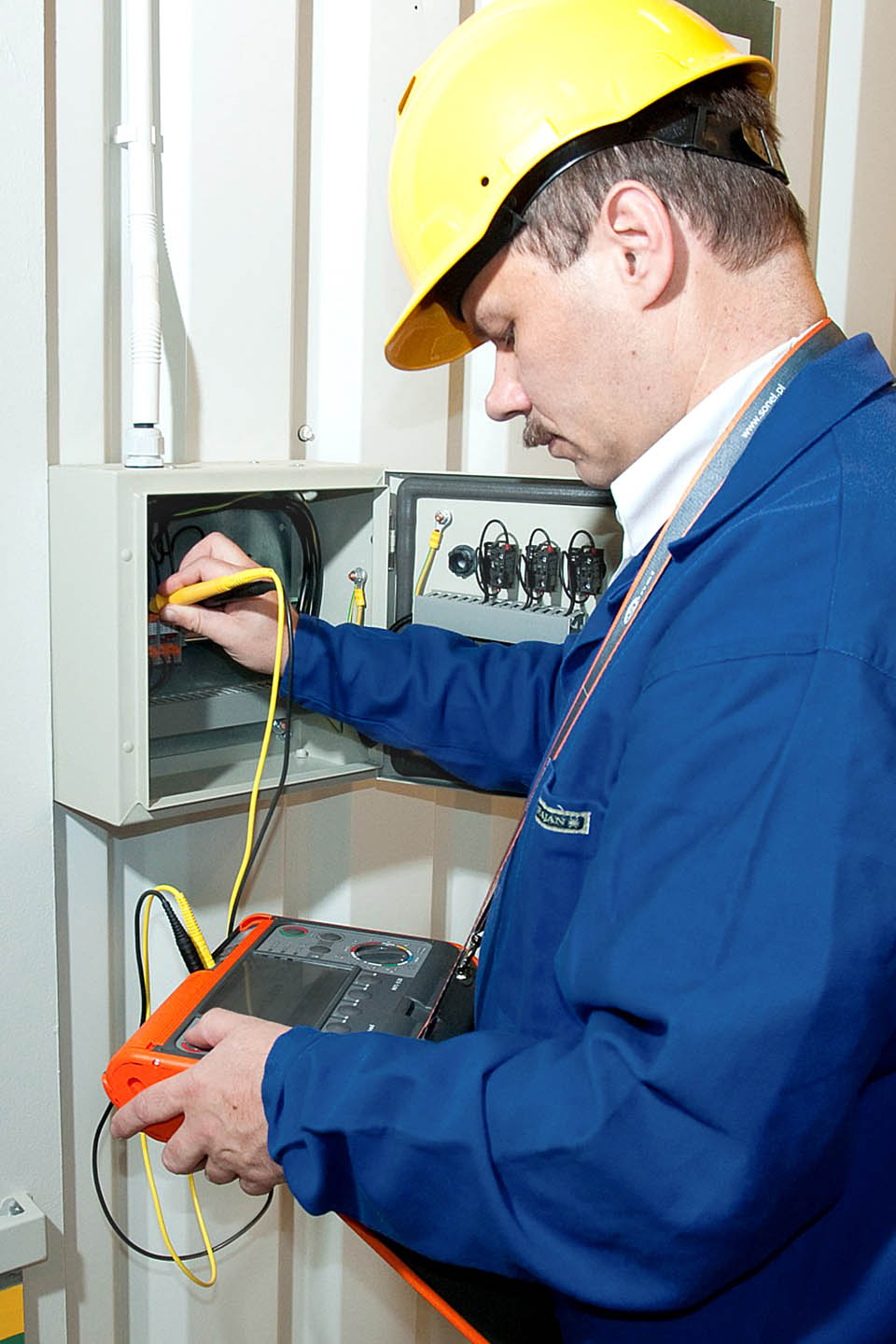

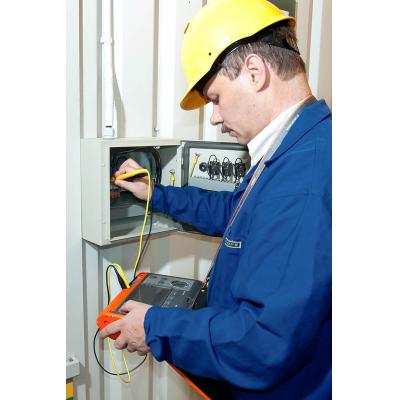

Z powodzeniem zastępuje pojedyncze urządzenia stosowane do pomiarów przeciw porażeniowych. Zastosowanie nowoczesnych rozwiązań owocuje dodatkowymi funkcjami i możliwościami, upraszczającymi wykonywanie pomiarów. Obudowa mpi 520 wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.
Artykuł prasowy: AutoISO – szybsze pomiary to oszczędność pieniędzy.
Dane techniczne MPI 520
Pomiary impedancji pętli zwarciowej:
- pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) – rezystor zwarciowy Rzw = 10 Ω,
- zakres napięć pomiarowych: 95…440 V, częstotliwości 45…65 Hz,
- pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn ≥ 30 mA bez ich zadziałania,
- automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,
- pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).
Badanie wyłączników różnicowoprądowych typu AC, A i B:
- pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
- funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
- kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
- pomiar prądu wyzwalania IA prądem narastającym,
- pomiar czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn ,
- pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika,
- wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
- możliwość pomiaru prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD,
- pomiary dla napięcia 95…270 V.
Pomiary rezystancji izolacji MPI 520:
- napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
- pomiar rezystancji izolacji do 3 GΩ,
- możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
- zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
- samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
- automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000 C,
- akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.
Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych MPI 520:
- pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
- pomiar małym prądem z sygnalizacją akustyczną,
- autokalibracja przewodów pomiarowych – możliwość stosowania przewodów dowolnej długości.
Pomiary rezystancji uziemienia MPI 520:
- pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
- wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.
Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.

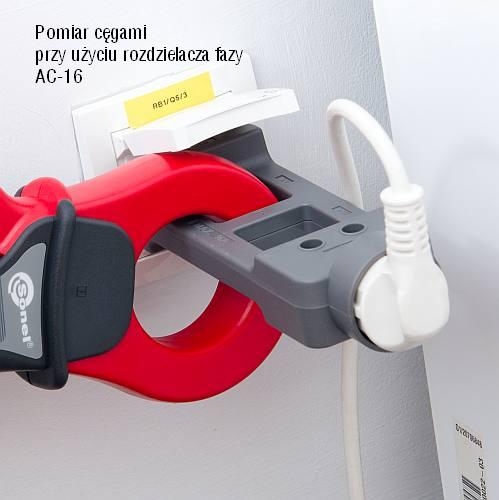

Pomiar napięcia, częstotliwości oraz – przy użyciu dodatkowych cęgów – prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej).
Sprawdzanie kolejności faz.
Pamięć 990 rekordów (57500 pojedynczych wyników), wyjście USB do komputera PC.
Zasilanie z baterii lub akumulatora (opcja).
Przyrząd spełnia wymagania normy PN-EN 61557.
Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Pomiar prądem 23/40 A – zakres pomiarowy wg PN-EN 61557: 0,13…1999,9 Ω (dla przewodu pomiarowego 1,2 m):
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(5% w.m. + 3 cyfr) |
20,0…199,9 Ω | 0,1 Ω | |
200…1999 Ω | 1 Ω |
- napięcie nominalne: 95…270 V (dla ZL-PE i ZL-N) oraz 95…440 V (dla ZL-L)
- częstotliwość: 45…65 Hz
Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg PN-EN 61557: 0,50…1999,9 Ω
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(6% w.m. + 10 cyfr) |
20,0…199,9 Ω | 0,1 Ω | ±(6% w.m. + 5 cyfr) |
200…1999 Ω | 1 Ω |
- napięcie nominalne: 95…270 V
- częstotliwość: 45…65 Hz
Pomiar rezystancji uziemienia RE
Zakres pomiarowy wg PN-EN 61557 – 5:
- 0,5 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
- 0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…9,99 Ω | 0,01 Ω | ±(2% w.m. + 4 cyfry) |
10,0…99,9 Ω | 0,1 Ω | ±(2% w.m. + 3 cyfry) |
100…999 Ω | 1 Ω | |
1,00…1,99 kΩ | 0,01 kΩ |
Pomiar rezystancji izolacji
Zakres pomiarowy wg PN-EN 61557 – 2:
- dla UN = 50 V: 50 kΩ…250 MΩ
- dla UN = 100 V: 100 kΩ…500 MΩ
- dla UN = 250 V: 250 kΩ…1 GΩ
- dla UN = 500 V: 500 kΩ…2 GΩ
- dla UN = 1000 V: 1 MΩ…3 GΩ
Zakres wyświetlania*) | Rozdzielczość | Błąd podstawowy**) |
0…1999 kΩ | 1 kΩ | ±(3% w.m. + 8 cyfr) |
2,00…19,99 MΩ | 0,01 MΩ | |
20,0…199,9 MΩ | 0,1 MΩ | |
200…999 MΩ | 1 MΩ | |
1,00…3,00 GΩ | 0,01 GΩ | ±(4% w.m. + 6 cyfr) |
*) nie większy niż zakres pomiarowy dla danego napięcia.
**) podczas pomiarów z użyciem wtyczki UNI-Schuko występuje dodatkowy błąd ±2%.
Wskazania kolejności faz
- Wskazanie kolejności faz: zgodna, niezgodna
- Zakres napięć sieci UL-L: 100…440 V (45…65 Hz)
- Wyświetlanie wartości napięć międzyfazowych
Pomiar napięcia i prądu przemiennego, cosφ oraz mocy
- Pomiar mocy P, Q, S: 0…200k (W, Var, VA).
- Pomiar prądu przemiennego (True RMS) przy użyciu cęgów (0…400 A), max. rozdzielczość 0,1 mA
- Pomiar napięcia ULN: 0…440 V
- Zakres częstotliwości mierzonych napięć: 45,0…65,0 Hz
- Pomiar częstotliwości dla napięć 50…440 V w zakresie 45,0…65,0 Hz (błąd podstawowy max. ± 0,1% w.m. + 1 cyfra)
- Pomiar cosφ: 0,00…1,00 (rozdzielczość 0,01)
Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00…19,99 Ω | 0,01 Ω | ±(2% w.m. + 3 cyfry) |
20,0…199,9 Ω | 0,1 Ω | |
200…400 Ω | 1 |
- napięcie na otwartych zaciskach: 4…9 V
- prąd wyjściowy przy R
- autokalibracja przewodów pomiarowych
- pomiary dla obu polaryzacji prądu
Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95…270 V):
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)
Typ RCDKrotnośćZakres RozdzielczośćBłąd podstawowyOgólnego
typu i
krótko-
zwłoczny0,5*IΔn0…300 ms
1 ms
± (2% w.m. + 2 cyfry)
(dla RCD o IΔn=10 mA
i pomiaru 0,5xIΔn
błąd:
±(2% w.m. + 3 cyfry)
