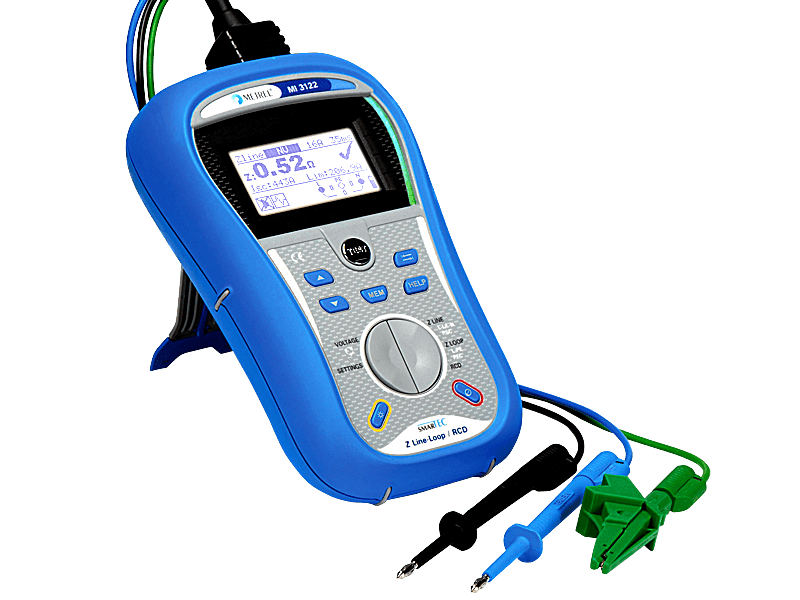

MI 3122 Smartec Pętla / RCD
MI 3122 Smartec Pętla / RCD

MI 3122 Smartec Pętla / RCD

2620,00 zł
2130,08 zł netto
Kategoria: mierniki impedancji pętli i RCD
Producent: Metrel

- +
Dodaj do listy życzeń
SKU: MI 3122 Kategoria:
Opis

MI 3122 SMARTEC Impedancja / RCD został zaprojektowany z myślą o pomiarach instalacji pod napięciem. Miernik posiada wbudowane tabele charakterystyk bezpieczników oraz RCD co pozwala na ocenę wyniku pomiaru impedancji na zgodność z przepisami. Funkcja monitoringu napięcia pozwala na kontrolę wartości 3 napięć jednocześnie. Posiada funkcję oceny wyniku pomiaru typu DOBRY / ZŁY z sygnalizacją diodami LED na ZIELONO / CZERWONO które umieszczono po bokach wyświetlacza. Przyrząd wyposażony jest wbudowaną ładowarkę akumulatorków oraz magnetyczny uchwyt z tyłu obudowy, pozwalający na sprawniejszą obsługę. Wszystkie wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego. MI 3122 pozwala na test RCD, pomiar impedancji pętli/linii, napięcia AC, częstotliwości i kolejności faz zgodnie z normą PN-EN 61557

Cechy i funkcje

Funkcje pomiarowe:

  • Impedancja linii;
  • Impedancja pętli zwarcia;
  • Impedancja pętli z blokadą wyzwolenia RCD;
  • Napięcie TRMS i częstotliwość;
  • Kolejność faz;
  • Testowanie RCD (ogólne i selektywne typu AC, A).

Cechy użytkowe:

  • Ekrany pomocy: Miernik posiada wbudowane ilustracje wyjaśniające podłączenia do sieci podczas pomiaru.
  • Wskaźniki LED DOBRY/ZŁY: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED które sygnalizują poprawność pomiaru w oparciu o wprowadzone wartości.
  • Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji na zgodność z przepisami.
  • Monitorowanie napięcia online: Pozwala na podgląd napięcia 3-fazowe w czasie rzeczywistym.
  • Odczyt danych: Wyniki zapisane w pamięci można przesłać do PC za pomocą opcjonalnego programu i celu ich dalszego przetwarzania.
  • Aktualizacja: Architektura pozwala na zmianę firmware i dostosowanie do przepisów mogących pojawić się w przyszłości.
  • Blokada wyzwolenia RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD.
  • Ładowarka i akumulatorki: Urządzenie posiada ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA.
  • Auto RCD: Automatyczna procedura pomiaru RCD
  • Łatwość użycia: Duży wyraźny ekran LCD i przyciski pozwalają na łatwą obsługę nawet w rękawicach ochronnych.
  • Uchwyt magnetyczny: Z tyłu obudowy znajduje się magnes, którym można przytwierdzić miernik do metalowej powierzchni co pozwala na swobodne podtrzymywanie sond.

Zastosowanie:

  • Pomiary domowych i przemysłowych sieci pod napięciem;
  • Testowanie 1-fazowych i 3-fazowych sieci typu TT i TN

Normy

Funkcjonalność:
PN-EN 61557

Inne normy:
PN-EN/HD 60364; PN-EN 61008;
PN-EN 61009; PN-EN/TR 60755; AS/NZ 3760; AS/NZ 3018; CEI 64.8; HD 384; BS 7671; VDE 0413

Kompatybilność elektromagnetyczna:
PN-EN 61326-1;
PN-EN 61326-2-2

Bezpieczeństwo:
PN-EN 61010-1; PN-EN 61010-031

Dane techniczne

Zakres Rozdzielczość Częstotliwość

Test wyłączników RCD (Pomiar zgodnie z normą PN-EN 61557)
Znamionowe prądy pomiarowe. (A, AC) Prąd pomiarowy 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA
Kształt mierzonego prądu Sinusoidalne (AC), pulsowe (A)
Typ wyłącznika RCD G (standardowy), S (selektywny)
Polaryzacja testowanego prądu 0° lub 180°
Zakres napięcia 50 – 264 V (45 – 65 Hz)

Napięcie dotykowe

Zakres Rozdzielczość Częstotliwość

0.0 – 19.9V 0.1 (-0%/+15%) w.w. ± 10 cyfr
20.0 – 99.9 V 0.1 (-0%/+15%) w.w.
Prąd pomiarowy maks. 0.5xlΔN
Granica napięcia dotykowego 25V, 50V

Czas zadziałania

Zakres Rozdzielczość Częstotliwość

0 ÷ 300 1 ±3 ms
Prąd pomiarowy 1/2IΔN, IΔN, 2xIΔN, 5xIΔN

Prąd wyzwalający

Zakres Rozdzielczość Częstotliwość

0.2xI∆N ÷ 1.1xI∆N (typ AC) 0.05xI∆N ±0.1xI∆N
0.2xI∆N ÷ 1.5xI∆N (typ A, IDN ≥30 mA) 0.05xI∆N ±0.1xI∆N
0.2xI∆N ÷ 2.2xI∆N (typ A, IDN0.05xI∆N±0.1xI∆N

Impedancja pętli (bez wyboru bezpiecznika)
Zakres pomiarowy zgodnie z PN-EN61557 wynosi 0.25 Ω – 9.99 kΩ

Zakres Rozdzielczość Częstotliwość

0.00 – 9.99 Ω 0.01 ±(5 % w.w. + 5 cyfr)
10.0 – 99.9 Ω 0.1 ±(5 % w.w. + 5 cyfr)
100 – 999 Ω 1 ±(10 % w.w.)
1.00 kΩ – 9.99 kΩ 10 ±(10 % w.w.)
Prąd pomiarowy (przy 230V) 6.5 A (10 ms)
Znamionowy zakres napięcia 30 – 500V (45 – 65 Hz)

Impedancja pętli (bez wyzwalania wyłącznika RCD)
Zakres pomiarowy zgodnie z PN-EN61557 wynosi 0.46 Ω – 9.99 kΩ

Zakres Rozdzielczość Częstotliwość

0.00 – 9.99 Ω 0.01 ±(5 % w.w. + 10 cyfr)
10.0 – 99.9 Ω 0.1 ±(5 % w.w. + 10 cyfr)
100 – 999 Ω 1 ±(10 % w.w.)
1.00 kΩ – 9.99 kΩ 10 ±(10 % w.w.)
Znamionowy zakres napięcia 30 – 500V (45 – 65 Hz)

Impedancja linii
Zakres pomiarowy zgodnie z PN-EN61557 wynosi 0.25 Ω – 9.99 kΩ

Zakres Rozdzielczość Częstotliwość

0.00 – 9.99 Ω 0.01 ±(5 % w.w. + 5 cyfr)
10.0 – 99.9 Ω 0.1 ±(5 % w.w. + 5 cyfr)
100 – 999 Ω 1 ±(10 % w.w.)
1.00 kΩ – 9.99 kΩ 10 ±(10 % w.w.)
Prąd pomiarowy (przy 230V) 6.5A (10ms)
Znamionowy zakres napięcia 30 – 500V (45 – 65 Hz)

Wirowanie faz
Znamionowy zakres napięcia 100 Vac – 550 Vac
Znamionowy zakres częstotliwości 14 – 500 Hz
Wyświetlany wynik 1.2.3 lub 3.2.1

Monitorowanie napięcia TRMS, częstotliwości

Zakres Rozdzielczość Częstotliwość

0 – 550V 1 ±(2 % w.w. + 2 cyfry)
10.0 – 499.9 Hz 0.1 ±(0.2 % w.w. + 1 cyfra)

Dane ogólne

Wydruk protokołu Tak
Wyświetlacz Graficzny LCD z podświetleniem
Pamięć 1900 komórek
Komunikacja USB/RS 232

Normy PN-EN 61557-6; DIN / VDE 0413-3; DIN / VDE 0413-6; DIN / VDE 0100; BS 7671 16th Edition; CEI 64.8; PN-EN 61010-1, PN-EN 61557-3
Stopień szczelności: IP 40
Stopień zanieczyszczenia: 2
Kategoria przepięciowa: CAT III/300 V, CAT II/600 V
Temperatura pracy: 0°C – 40°C
Temperatura składowania: -10°C – 50 °C
Wilgotność względna pracy: 10% – 90%
Wilgotność względna składowania: < 80%
Zasilanie bateryjne: 6 x 1.5V (baterie lub akumulatorki)
Wymiary: (wys. x szer. x gł.) 140 x 80 x 230 (mm)
Masa: 0,93 kg

Wyposażenie

Wyposażenie standardowe – wersja MI 3122
Pasek do przytrzymania przyrządu 1 szt.
Przewód z wtyczką Schuko 1 szt.
Przewód uniwersalny, 3 x 1.5 m 1 szt.
Krokodyl 3 szt. (czarny, niebieski, czerwony) 1 zestaw
Końcówka pomiarowa 3 szt (czarna, niebieska, czerwona) 1 zestaw
Zasilacz sieciowy + 6 akumulatorków NiMH AA – zestaw 1 zestaw
Świadectwo sprawdzenia
Instrukcja j. polski

Wyposażenie opcjonalne (dostępne w sklepie internetowym)
3 fazowy kablo-adapter (z przełącznikiem) A 1110
3 fazowy adapter A 1111
Ładowarka + 6 szt baterii NiMH A 1160
Magnetyczna sonda dotykowa A 1198
Sonda commander z 1,5m z prostym przewodem A 1244
Wtyczka commander z 1,5m prostym przewodem A 1256
Sonda commander z 1,5m przewodem spiralnym A 1270
Wtyczka commander z 1,5m przewodem spiralnym A 1272
Mały futerał A 1271
Duży futerał A 1289
Program EuroLink Pro z przewodem USB i RS232/PS2 A 1290
Program EuroLink Lite z przewodem USB i RS232/PS2 A 1291
