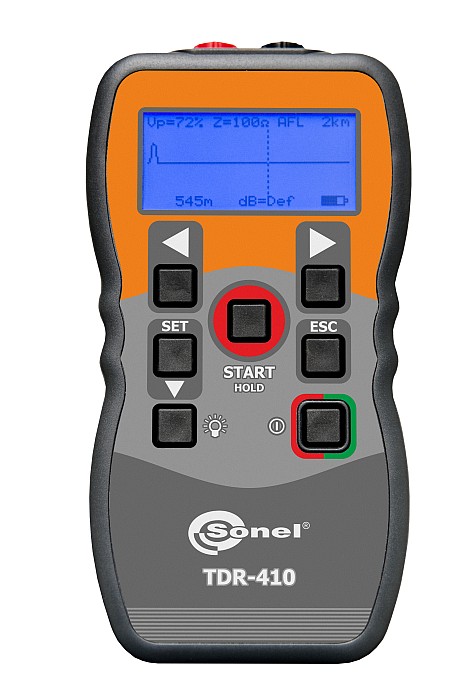

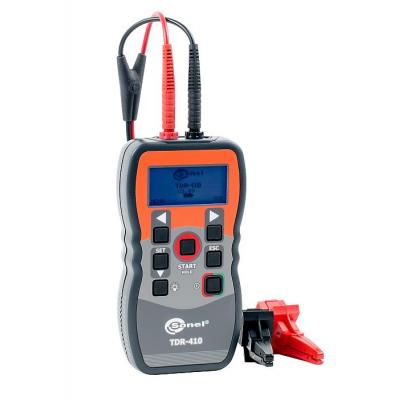

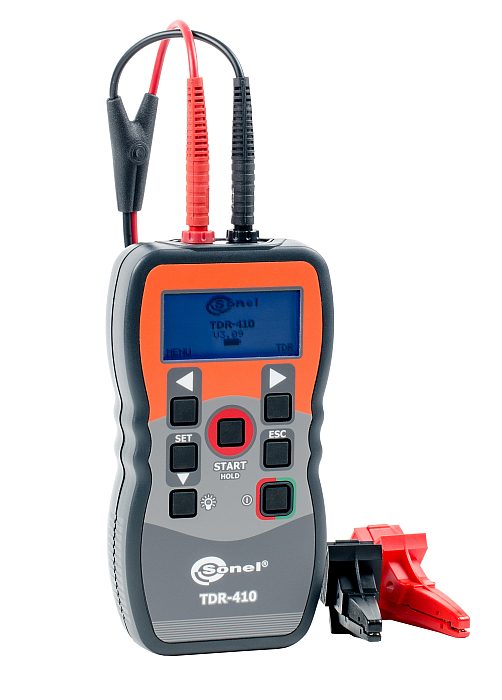

Lokalizator uszkodzeń kabli metalowych z deklaracją sprawdzenia
4050,00 zł
3292,68 zł netto
Kategoria: Lokalizatory przewodów i kabli / reflektometry
Producent: Sonel
SKU: WMPLTDR410
Kategoria: Lokalizatory przewodów i kabli / reflektometry
- Lokalizacja uszkodzeń kabli energetycznych.
- Lokalizacja uszkodzeń miedzianych kabli telekomunikacyjnych.
- Lokalizacja uszkodzeń kabli współosiowych.
- Lokalizacja uszkodzeń okablowania infrastrukturalnego.
- Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli.
- Graficzny obraz uszkodzenia kabla wraz z automatycznym wskazaniem odległości do miejsca usterki na ekranie.
Artykuł prasowy: Szybka i dokładna metoda lokalizacji uszkodzeń kabli i przewodów. Reflektometr Sonel TDR-410.
Dane techniczne
Cechy charakterystyczne:
- automatyczny lub manualny tryb pracy:
- funkcja automatycznej lokalizacji uszkodzenia (AFL),
- tryb pracy z ręcznym wyborem zakresu i czułości,
- pojedynczy pomiar wyzwalany ręcznie lub skanowanie ciągłym,
- 11 dostępnych zakresów pomiarowych od 7 m do 4000 m wybieranych w trybie manualnym lub dobieranych automatycznie,
- maksymalna długość wykonywanego pomiaru: do 4000 m z jednego końca kabla,
- „strefa martwa” pomiaru ograniczona do 0,5 m,
- wyświetlacz LCD 2,5” z podświetleniem,
- Skanowanie automatyczne lub wyzwalanie ręczne pomiaru,
- czułość ustawiana ręcznie lub dopasowana automatycznie,
- regulacja dopasowania impedancyjnego,
- regulacja współczynnika propagacji od 1% do 99%,
- szczelna i wytrzymała mechanicznie obudowa.
- niewielkie wymiary i waga.
Dane techniczne:
- Zakresy pomiarowe: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km
- Wybór zakresu: manualny lub automatyczny
- Rozdzielczość: ok. 1% wybranego zakresu
- Dokładność pomiaru: 1% zakresu
- Czułość:
- min. 3 pikseli na odbiciu od uszkodzenia
- w odległości 4 km na kablu miedzianym 0,6mm
- Współczynnik propagacji: 1% … 99% lub 2,5 … 148,5 m/μs
- Impuls wyjściowy: 5 Vp-p (obwód otwarty)
- Impedancja wyjścia: regulowana – 25, 50, 75 i 100Ω
- Szer. impulsu wyjścia: 3 ns … 3 μs (automatyczna przy wyborze zakresu)
- Tryb skanowania: pomiar pojedynczy lub ciągły (2 pomiary na sekundę)
- Generator sygnału akustycznego: 810 … 1110 Hz
- Zasilanie: 4 x baterie alkaliczne 1,5V typu AA lub 4 x akumulatory NiMH AA
- Czas pracy z kompletu baterii: 30 godz. skanowania ciągłego
- Auto-wyłącznik: po 1, 2, 3, 5 min. lub nieaktywny
- Wyświetlacz: LCD 64 x 128 pikseli z podświetleniem
- Temperatura robocza: -10 °C … +50 °C
- Temperatura przechowywania: -20 °C … +70 °C
- Wymiary: 165 x 90 x 37mm
- Waga: 350 g
- Zabezpieczenie prądowe: 250 V AC
Chcesz dowiedzieć się więcej o produkcie?
Przejdź na stronę Sonel >
