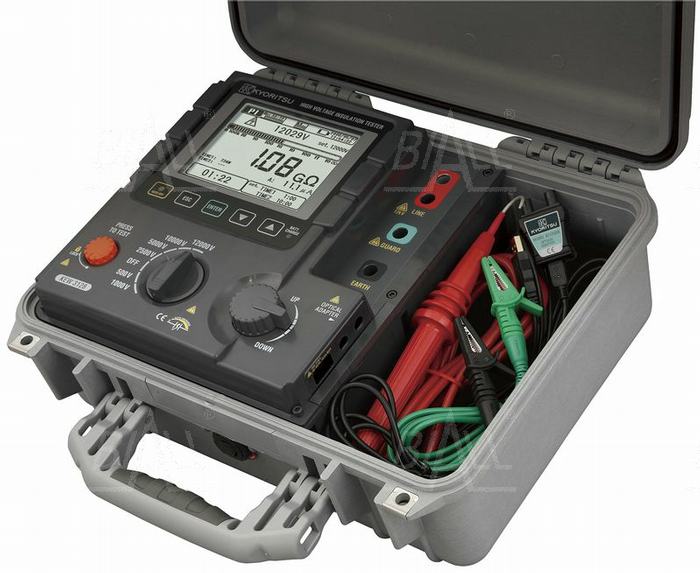

KEW3128 Miernik rezyst. izolacji 12kV
Produkt dostępny na zamówienie
17340,00 zł
14097,56 zł netto
Kategoria: mierniki rezystancji izolacji
Producent: Kyoritsu
Produkt dostępny na zamówienie
Dodaj do listy życzeń
SKU: KEW3128
Kategoria: mierniki rezystancji izolacji
- DANE TECHNICZNE
-
- Cechy szczególne i funkcje specjalne
- Automatyczna zmiana zakresów pomiarowych
- Automatyczne rozładowanie pojemności badanego obwodu
- Pamięć pomiarów:
- 43000 danych
- Print Screen – funkcja pozwalająca zapisać zrzut ekranu w pamięci miernika
- 32 pliki
- Rejestracja mierzonych wartości
- przez 90 min. z próbkowaniem co 1 s.
- Możliwość przeglądania zarejestrowanych wyników pomiarów
- Wyświetlacz graficzny
- wyświetlanie zmian wartości rezystancji izolacji oraz prądu upływowego w formie przebiegów
- Gniazdo GUARD eliminuje wpływ powierzchniowego prądu upływu na wynik pomiaru
- Komunikacja z komputerem PC za pomocą interfejsu USB
- Automatyczne wyliczanie i wyświetlanie wskaźnika polaryzacji R1/R2 (PI)
- Automatyczne wyliczanie i wyświetlanie współczynnika absorpcji dielektryka DAR
- Stoper
- Automatyczny pomiar rezystancji izolacji w zadanym czasie T1 i T2
- Sygnalizacja występowania napięcia w obwodzie
- POMIARY I DOKŁADNOŚCI
- Dokładność:
- +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), dla temp 23°C +- 5° i RH 45-75%
- Dokładność:
- Rezystancja izolacji+
Napięcie rozwartego obwodu [V] Prąd znamionowy [A] Zakres [Ω] Dokładność [%] Dokładność [cyfr] Zabezpieczenie ACrms [V] 500 0,15m 50G 5,0 3 1200 500 0,15m 500G 20,0 – 1200 1000 0,15m 100G 5,0 3 1200 1000 0,15m 1T 20,0% – 1200 2500 1m 250G 5,0 3 1200 2500 1m 2,5T 20,0% – 1200 5000 1m 500G 5,0 3 1200 5000 1m 5T 20,0 – 1200 10000 0,15m 1T 5,0 3 1200 10000 0,15m 10T 20,0 – 1200 10000 0,15m 35T – – 1200 12000 0,15m 1T 5,0 3 1200 12000V 0,15m 10T 20,0 – 1200 12000 0,15m 35T – – 1200 -
- Prąd zwarciowy
- max. 5mA
- Prąd zwarciowy
- DCV – napięcie stałe+
ZakresMin [V] Zakres [V] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 30 600 2,0 3 1200 1200 - ACV – napięcie przemienne+
ZakresMin [V] Zakres [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 30 600 2,0 3 50 60 1200 1200 - ACA – prąd przemienny+
Zakres [A] 2,4m -
-
- Zakres prądowy zależny od wartości rezystancji izolacji
-
- Pojemność+
Zakres [F] Dokładność [%] Dokładność [cyfr] 50u (od 5n) 5,0 5 - Częstotliwość+
Zakres [Hz] Dokładność 45-65 0,2Hz
- Cechy szczególne i funkcje specjalne
-
- Producent
- Kyoritsu
- Kraj pochodzenia
- Japonia
- Zgodność z normami
-
- IEC61010-031
- Kat. IV 600V AC/DC
- PN-EN61010-031
- IEC61010-1 (druga edycja)
- PN-EN61010-1 (druga edycja)
-
- Stopień ochronności zg. z PN-EN60529
- IP64
- Kompatybilność elektromagnetyczna
- PN-EN61326
- Certyfikaty
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
- Wytrzymałość elektryczna
- 2330VAC
- pomiędzy zasilaniem a obudową przez 5 s.
- 6880VAC
- pomiędzy zaciskiem pomiarowym a obudową przez 5 s.
- 8770VAC
- pomiędzy zaciskiem miernika a obudową przez 5 s.
- 2330VAC
- Rezystancja izolacji
- ≥1000MΩ / 1000V
- pomiędzy obwodem a obudową
- ≥1000MΩ / 1000V
- Producent
- Interfejsy połączeniowe
- Optyczny USB
-
- DANE OGÓLNE
- Wyświetlacz
-
- Wyświetlacz LCD
- 5,7 cala 320×240
- Wyświetlacz graficzny
- Wskaźnik analogowy – Bargraf
- Podświetlenie wyświetlacza / skali
- Wyświetlacz LCD
-
- Zasilanie
- Zewnętrzne
- Sieciowe 100-240V, 50/60Hz
- Akumulator
- PXL-12050: 12V, 5Ah
- Sygnalizacja wyczerpania akumulatora
- Automatyczne wyłączenie zasilania
- po 10 min. bezczynności
- Zewnętrzne
- Warunki pracy:
- -10°C÷50°C, wilgotność względna RH<85%
- (zasilanie z zewnętrznego źródła)
- 0°C÷40°C, wilgotność względna RH<85%
- (baterie)
- -10°C÷50°C, wilgotność względna RH<85%
- Warunki przechowywania:
- -20°C÷60°C, wilgotność względna RH<75%
- Maksymalna wysokość pracy:
- 2000m n.p.m.
- Stopień zanieczyszcz. środow. naturalnego
- 2
- Wymiary i masa+
Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g] 330 410 180 9kg
- Wyświetlacz
- Wyposażenie standardowe
- KEW7170 – Przewód zasilający
- KEW7224A – przewód uziemiający
- KEW7225A – przewód pomiarowy do gniazda ekranującego (Guard)
- KEW7226 – Sonda pomiarowa z końcówką haczykową
- KEW8029 – Sonda prosta
- Przewód zasilający
- Adapter USB i oprogramowanie KEW Windows (KEW8212-USB-W)
- KEW7227 – Sonda pomiarowa z końcówką krokodylkową
- Walizka na miernik i wyposażenie
- Akumulator
- Instrukcja obsługi
