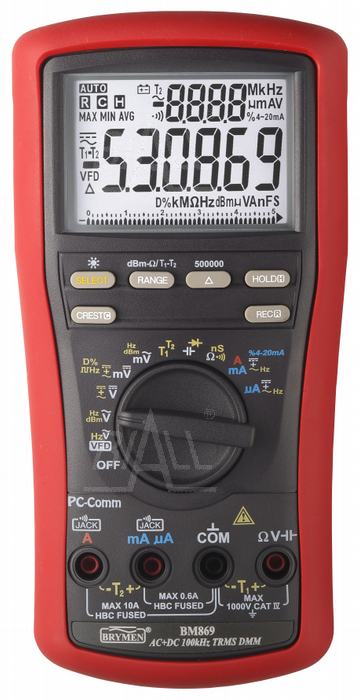

BM869s Multimetr TRMS,VFD,%4~20mA,dBm,T1/2,USB, Brymen
BM869s Multimetr TRMS,VFD,%4~20mA,dBm,T1/2,USB, Brymen

BM869s Multimetr TRMS,VFD,%4~20mA,dBm,T1/2,USB, Brymen

Produkt dostępny na zamówienie

1249,00 zł
1015,45 zł netto
Kategoria: multimetry cyfrowe
Producent: Brymen

Brymen

Produkt dostępny na zamówienie

- +
Dodaj do listy życzeń
SKU: BM869s Kategoria:
Opis

BM869s to multimetr profesjonalny „heavy duty” z dokładnością bazową 0,02% (DCV). Może służyć jako multimetr wzorcowy w systemach jakości i do pomiarów w przemyśle z uwagi na najwyższy poziom ochrony. Oferuje b. dużo funkcji łącznie z pomiarem przewodności (nS), tłumienia (dBm), pętli sterowania (%4~20mA) i temperatury (T1, T2, T1-T2). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 100kHz i także ze składową stałą (AC, DC+AC). W mierniku najwcześniej wprowadzono funkcję VFD(V&Hz) do pomiaru napięcia i częstotliwości na wyjściu falowników (0~1000V AC, 5~440Hz). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min (nawet 0,8ms), rejestracja (Max, Min, Avg) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 12kV, bezpieczeństwo CAT IV 1000V. Miernik ma podwójny, podświetlany LCD ze zliczaniem do 50000/500000(DCV) i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.

  • DANE TECHNICZNE
      • Cechy szczególne i funkcje specjalne
        • Automatyczna/ręczna zmiana zakresów pomiarowych
        • TrueRMS – Pomiar rzeczywistej wartości skutecznej
        • DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
        • Pomiar temperatury
          • dwukanałowy
        • RELATIVE ZERO – pomiar różnicowy względem mierzonej wartości
        • REC – rejestracja wartości MAX, MIN
          • + AVG
        • CREST: rejestracja wartości szczytowych MAX, MIN impulsów
          • impulsów >1ms
        • Komunikacja z komputerem PC za pomocą interfejsu USB
        • VFD (ACV&Hz) – jednoczesny pomiar napięcia i częstotliwości falowników
        • Sygnalizacja nieprawidłowych połączeń
      • POMIARY I DOKŁADNOŚCI
        • Współczynnik temperaturowy:
          • nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
        • Dokładność:
          • +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
      • Test ciągłości+
        Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
        20 200 1450 1050
        • Czas odpowiedzi
          • <100us
      • DCV – napięcie stałe+
        Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        500m 0,01m 0,02 2 10M 80p 1450 1050
        5 0,0001 0,02 2 10M 60p 1450 1050
        50 0,001 0,03 2 10M 60p 1450 1050
        500 0,01 0,04 2 10M 60p 1450 1050
        1000 0,1 0,15 2 10M 60p 1450 1050
          • Rozdzielczość podano dla trybu wyświetlania do 50000 max
      • ACV – napięcie przemienne+
        Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        500m 0,01m 1,2 40 20 45 10M 80p 1450 1050
        5 0,0001 1,2 40 20 45 10M 60p 1450 1050
        50 0,001 1,2 40 20 45 10M 60p 1450 1050
        500 0,01 – – 20 45 10M 60p 1450 1050
        1000 0,1 – – 20 45 10M 60p 1450 1050
        500m 0,01m 0,3 20 45 300 10M 80p 1450 1050
        5 0,0001 0,4 30 45 300 10M 60p 1450 1050
        50 0,001 0,4 30 45 300 10M 60p 1450 1050
        500 0,01 0,5 40 45 300 10M 60p 1450 1050
        1000 0,1 0,5 40 45 300 10M 60p 1450 1050
        500m 0,01m 0,3 20 300 5k 10M 80p 1450 1050
        5 0,0001 0,4 40 300 5k 10M 60p 1450 1050
        50 0,001 0,4 40 300 5k 10M 60p 1450 1050
        500 0,01 0,4 40 300 5k 10M 60p 1450 1050
        1000 0,1 0,8 40 300 1k 10M 60p 1450 1050
        500m 0,01m 0,5 30 5k 20k 10M 80p 1450 1050
        5 0,0001 0,7 40 5k 20k 10M 60p 1450 1050
        50 0,001 0,7 40 5k 20k 10M 60p 1450 1050
        500 0,01 0,5 40 5k 20k 10M 60p 1450 1050
        1000 0,1 – – 5k 20k 10M 60p 1450 1050
        500m 0,01m 2,5 40 20k 100k 10M 80p 1450 1050
        5 0,0001 4,0 40 20k 100k 10M 60p 1450 1050
        50 0,001 4,0 40 20k 100k 10M 60p 1450 1050
        500 0,01 – – 20k 100k 10M 60p 1450 1050
        1000 0,1 – – 20k 100k 10M 60p 1450 1050
        5 (VFD) 0,0001 3,0 80 5 20 – – 1450 1050
        50 (VFD) 0,001 3,0 80 5 20 – – 1450 1050
        500 (VFD) 0,01 3,0 80 5 20 – – 1450 1050
        1000 (VFD) 0,1 3,0 80 5 20 – – 1450 1050
        5 (VFD) 0,0001 2,0 50 20 200 – – 1450 1050
        50 (VFD) 0,001 2,0 50 20 200 – – 1450 1050
        500 (VFD) 0,01 2,0 50 20 200 – – 1450 1050
        1000 (VFD) 0,1 2,0 50 20 200 – – 1450 1050
        5 (VFD) 0,0001 6,0 80 200 440 – – 1450 1050
        50 (VFD) 0,001 6,0 80 200 440 – – 1450 1050
        500 (VFD) 0,01 6,0 80 200 440 – – 1450 1050
        1000 (VFD) 0,1 6,0 80 200 440 – – 1450 1050
        • Współczynnik szczytu:
          • CF<2,25:1 w pełnej skali
          • CF<4,5:1 w połowie skali
          • W trybie VFD dokładność liniowo zmniejsza się od 2%+50c przy 200Hz do 6%+80c prz 440Hz
          • Stały odczyt przy zwartych przewodach pomiarowych
      • Napięcie DCV+ACV+
        Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        500m 0,01m 1,5 40 20 45 10M 80p 1450 1050
        5 0,0001 1,5 40 20 45 10M 60p 1450 1050
        50 0,001 1,5 40 20 45 10M 60p 1450 1050
        500 0,01 – – 20 45 10M 60p 1450 1050
        1000 0,1 – – 20 45 10M 60p 1450 1050
        500m 0,01m 0,45 40 45 300 10M 80p 1450 1050
        5 0,0001 0,7 80 45 300 10M 60p 1450 1050
        50 0,001 0,7 80 45 300 10M 60p 1450 1050
        500 0,01 0,7 40 45 300 10M 60p 1450 1050
        1000 0,1 0,7 40 45 300 10M 60p 1450 1050
        500m 0,01m 0,8 40 300 5k 10M 80p 1450 1050
        5 0,0001 0,8 40 300 5k 10M 60p 1450 1050
        50 0,001 0,8 40 300 5k 10M 60p 1450 1050
        500 0,01 0,8 40 300 5k 10M 60p 1450 1050
        1000 0,1 1,0 40 300 1k 10M 60p 1450 1050
        500m 0,01m 1,0 30 5k 20k 10M 80p 1450 1050
        5 0,0001 1,5 40 5k 20k 10M 60p 1450 1050
        50 0,001 1,5 40 5k 20k 10M 60p 1450 1050
        500 0,01 1,5 40 5k 20k 10M 60p 1450 1050
        1000 0,1 – – 5k 20k 10M 60p 1450 1050
        500m 0,01m 3,5 40 20k 100k 10M 80p 1450 1050
        5 0,0001 4,0 40 20k 100k 10M 60p 1450 1050
        50 0,001 4,0 40 20k 100k 10M 60p 1450 1050
        500 0,01 – – 20k 100k 10M 60p 1450 1050
        1000 0,1 – – 20k 100k 10M 60p 1450 1050
        • Współczynnik szczytu:
          • CF<2,25:1 w pełnej skali
          • CF<4,5:1 w połowie skali
          • Stały odczyt przy zwartych przewodach pomiarowych
      • DCA – prąd stały+
        Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
        500u 0,01u 0,15 20 150 1000 0,44
        5000u 0,1u 0,1 20 150 1000 0,44
        50m 0,001m 0,15 20 3,3 1000 0,44
        500m 0,01m 0,15 30 3,3 1000 0,44
        5 0,0001 0,5 20 0,045 1000 11
        10 0,001 0,5 20 0,045 1000 11
          • 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie
      • Prąd DCA+ACA+
        Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Czestotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
        500u 0,01u 0,5 50 50 60 150 1000 0,44
        5000u 0,1u 0,5 50 50 60 150 1000 0,44
        50m 0,001m 0,5 50 50 60 3,3 1000 0,44
        500m 0,01m 0,5 50 50 60 3,3 1000 0,44
        5 0,0001 0,5 50 50 60 0,045 1000 11
        10 0,001 0,5 50 50 60 0,045 1000 11
        500u 0,01u 0,7 50 40 1k 150 1000 0,44
        5000u 0,1u 0,7 50 40 1k 150 1000 0,44
        50m 0,001m 0,7 50 40 1k 3,3 1000 0,44
        500m 0,01m 0,7 50 40 1k 3,3 1000 0,44
        5 0,0001 0,7 50 40 1k 0,045 1000 11
        10 0,001 0,7 50 40 1k 0,045 1000 11
        500u 0,01u 2,0 50 1k 20k 150 1000 0,44
        5000u 0,1u 2,0 50 1k 20k 150 1000 0,44
        50m 0,001m 2,0 50 1k 20k 3,3 1000 0,44
        500m 0,01m 2,0 50 1k 20k 3,3 1000 0,44
        5 0,0001 – – 1k 20k 0,045 1000 11
        10 0,001 – – 1k 20k 0,045 1000 11
        500u 0,01u 5,0 50 20k 100k 150 1000 0,44
        5000u 0,1u 5,0 50 20k 100k 150 1000 0,44
        50m 0,001m 5,0 50 20k 100k 3,3 1000 0,44
        500m 0,01m 5,0 50 20k 100k 3,3 1000 0,44
        5 0,0001 – – 20k 100k 0,045 1000 11
        10 0,001 – – 20k 100k 0,045 1000 11
          • 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie
      • Rezystancja+
        Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        500 0,01 0,07 10 3 1450 1050
        5k 0,0001k 0,07 2 1,3 1450 1050
        50k 0,001k 0,1 2 1,3 1450 1050
        500k 0,01k 0,1 2 1,3 1450 1050
        5M 0,0001M 0,3 6 1,3 1450 1050
        50M 0,001M 2,0 10 1,3 1450 1050
        *99nS 0,01nS 2,0 10 1,3 1450 1050
      • Pojemność+
        Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
        50n 0,01n 0,8 3 1450 1050
        500n 0,1n 0,8 3 1450 1050
        5u 0,001u 1,5 3 1450 1050
        50u 0,01u 2,5 3 1450 1050
        500u 0,1u 3,5 5 1450 1050
        5m 0,001m 5,0 5 1450 1050
        25m 0,01m 6,5 5 1450 1050
          • Dokładność dla kondensatorów warstwowych lub lepszych
      • Częstotliwość+
        Zakres [Hz] Dokładność Czułość Funkcja
        5-1M 0,002%+4c 2,5V (prostokąt) DCmV-Logic
        10-200k 0,02%+4c 100mV 500mV
        10-200k 0,02%+4c 0,5V 5V
        10-100k 0,02%+4c 5V 50V
        10-100k 0,02%+4c 50V 500V
        10-10k 0,02%+4c 500V 1000V
        10-440 0,02%+4c 0,5V-2V VFD 5V
        10-440 0,02%+4c 5V-20V VFD 50V
        10-440 0,02%+4c 50V-200V VFD 500V
        10-10k 0,02%+4c 50 μA 500 μA
        10-10k 0,02%+4c 500 μA 5000 μA
        10-10k 0,02%+4c 5mA 50mA
        10-10k 0,02%+4c 50mA 500mA
        10-3k 0,02%+4c 1A 5A
        10-3k 0,02%+4c 10A 10A
          • Czułość trybu VFD spada liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 440Hz
      • Temperatura+
        Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezpieczenia DCpeak [V] Zabezpieczenie DC-ACrms [V]
        -50 1000 0,3 1,5 1450 1050
          • Funkcja pomiaru różnicy temperatur
        • Dokładność nie uwzględnia dokładności termopary
      • Wypełnienie impulsu+
        Zakres [%] Dokładność Częstotliwość [Hz]
        0,10-99,99 3c/kHz+2c 5-500k
        • Zabezpieczenie wejścia pomiarowego
          • przeciążeniowe 1450Vpeak/1050Vrms
      • Test diod+
        Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
        3,5V 0,4mA 0-2V 0,0001 1,0%+1c
        • Zabezpieczenie wejścia pomiarowego
          • przeciążeniowe 1450Vpeak/1050Vrms
      • Test pętli prądowej+
        Zakres [A] Zakres [%] Dokładność
        4-20m 0-100 25c
      • dBm+
        Zakres Wybór impedancji Impedancja wejściowa Funkcja
        -29,83dBm-03,80dB 4-1200 10M Ω, 60pF ACmV
        -01,09dBm-62,22dB 4-1200 10M Ω, 60pF ACV
        • Zabezpieczenie wejścia pomiarowego
          • przeciążeniowe 1450Vpeak/1050Vrms
        • Wybór impedancji
          • 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900 1000, 1200 Ω
      • Producent
        • Brymen
      • Kraj pochodzenia
        • Tajwan
      • Zgodność z normami
          • PN-EN61010-1 (druga edycja)
          • CSA C22.2 nr 61010-1-92
          • IEC61010-1 (druga edycja)
          • Kat. IV 1000V AC/DC
      • Kompatybilność elektromagnetyczna
        • PN-EN61326-1
        • PN-EN55022
        • PN-EN61000-3-3
        • PN-EN61000-3-2
        • PN-EN61000-4-8
        • PN-EN61000-4-11
        • PN-EN61000-4-6
        • PN-EN61000-4-3
        • PN-EN61000-4-2
        • PN-EN61000-4-4
        • PN-EN61000-4-5
      • Certyfikaty
        • Oznakowanie CE (bezpieczeństwo i/lub EMC)
        • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
      • Ochrona przeciwprzepięciowa
        • 12kV (1,2/50us SURGE)
  • DANE OGÓLNE
    • Wyświetlacz
        • Wyświetlacz LCD
          • 4 4/5 cyfry, maksymalne wskazanie 50000
            • DCV: 5 4/5 max. 500000, Hz: 5 cyfr max. 99999
          • Wyświetlacz podwójny
          • Próbkowanie:
            • 1,25 razy/s
              • dla 5 4/5 cyfry
            • 5 razy/s
        • Wskaźnik analogowy – Bargraf
          • Liczba segmentów
            • 41
          • Próbkowanie
            • 60 razy/s
        • Podświetlenie wyświetlacza / skali
    • Zasilanie
      • Bateryjne
        • bateria 9V (006P, IEC6F22, NEDA1604)
          • 1 szt.
        • Sygnalizacja wyczerpania baterii
          • poniżej napięcia ok. 7V
      • Automatyczne wyłączenie zasilania
        • po 17 min. bezczynności
    • Warunki pracy:
      • 0°C÷45°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.45°C
    • Warunki przechowywania:
      • -20°C÷60°C, wilgotność względna RH<80%
    • Maksymalna wysokość pracy:
      • 2000m n.p.m.
    • Stopień zanieczyszcz. środow. naturalnego
      • 2
    • Wymiary i masa+
      Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g]
      208 103 64,5 635g
  • Wyposażenie standardowe
    • Przewody pomiarowe (para)
    • Sonda typu K do pomiaru temperatury
    • Holster ochronny
    • Komplet baterii
    • Instrukcja obsługi
  • Wyposażenie opcjonalne
    • Sonda temperatury
      • TCK – adapter: gniazdo do sond K – wtyk (2 x banan 4mm) [nr kat.602069]
    • Zestaw USB do komunikacji z komputerem PC
      • Interfejs USB BU-86X [nr kat.102043]
