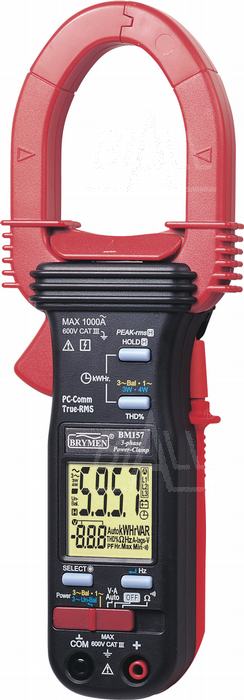

BM157 Miernik cęgowy 1000A AC TRMS,kW,PF,THD,USB,Brymen
Produkt dostępny na zamówienie
858,00 zł
697,56 zł netto
Kategoria: mierniki cęgowe
Producent: Brymen
Produkt dostępny na zamówienie
Dodaj do listy życzeń
SKU: BM157
Kategoria: mierniki cęgowe
- DANE TECHNICZNE
-
- Cechy szczególne i funkcje specjalne
- Pomiar metodą cęgową
- Maksymalna średnica przewodu
- 45 mm
- Maksymalna średnica przewodu
- Automatyczna zmiana zakresów pomiarowych
- TrueRMS – Pomiar rzeczywistej wartości skutecznej
- DATA HOLD – zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
- Hz – Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
- PEAK – zatrzymanie wartości szczytowej wyniku na wyświetlaczu
- Pomiar mocy i współczynnika mocy PF i THD%-F do 51-harmonicznej
- Pomiar i rejestracja zużycia energii w układach 1-fazowych i 3-fazowych zrównoważonych
- Pomiar mocy w układach 1-fazowych i 3-fazowych zrównoważonych
- Pomiar mocy w układach 3-fazowych (3 i 4-przewodowych) niezrównoważonych
- Analiza zawartości poszczególnych harmonicznych
- AutoVA: automatyczny wybór rodzaju pomiaru
- A-lags-V: analiza charakteru obciążenia
- Komunikacja z komputerem PC za pomocą interfejsu USB
- Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
- Pomiar metodą cęgową
- POMIARY I DOKŁADNOŚCI
- Współczynnik temperaturowy:
- nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
- Dokładność:
- +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
- Współczynnik temperaturowy:
- Test ciągłości+
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] 10 300 600 600 -
- Czas odpowiedzi
- 250 us
- Czas odpowiedzi
- DCV – napięcie stałe+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 600 100m 0,5 5 2M 30p 600 600 -
- NMRR – Współczynnik tłumienia sygnału nałożonego
- 50dB lub więcej dla 50/60Hz
-
- Minimalna wartość napięcia stałego dla funkcji AutoVA: 2,4V DC
- CMRR – Współczynnik tłumienia sygnału wspólnego
- 120dB lub więcej dla 50/60Hz (Rs=1k Ω)
- NMRR – Współczynnik tłumienia sygnału nałożonego
- ACV – napięcie przemienne+
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Czestotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 600 100m 0,5 5 50 60 2M 30p 600 600 600 100m 1,5 5 45 500 2M 30p 600 600 600 100m 2,5 5 500 3,1k 2M 30p 600 600 -
- Współczynnik szczytu:
- CF
- CF
- CMRR – Współczynnik tłumienia sygnału wspólnego
- 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)
- Współczynnik szczytu:
- ACA – prąd przemienny+
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Bezpiecznik [A] 40 10m 1,0 5 50 60 1000 400 100m 1,0 5 50 60 1000 1000 1 1,0 5 50 60 1000 40 10m 2,0 5 45 500 1000 400 100m 2,0 5 45 500 1000 1000 1 2,5 5 45 500 1000 40 10m 2,5 5 500 3,1k 1000 400 100m 2,5 5 500 3,1k 1000 1000 1 3,0 5 500 3,1k 1000 -
-
- Minimalna wartość prądu przemiennego dla funkcji AutoVA: 1A AC (40Hz-500Hz)
- Współczynnik szczytu:
- CF
- CF
- CF
- CF
-
- Funkcja PEAK (przy pomiarze ACA i ACV)
- Czas odpowiedzi
- 65 ms
- Czas odpowiedzi
- Rezystancja+
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V] 999,9 100m 1,0 6 0,4 600 600 - Częstotliwość+
Zakres [Hz] Rozdzielczość [Hz] Dokładność Czułość Funkcja 5-500 0,01 0,5%+4c 4A 40A 5-500 0,01 0,5%+4c 40A 400A 5-500 0,01 0,5%+4c 400A 1000A 5-500 0,01 0,5%+4c 30V 600V - Analiza zawartości harmonicznych+
Zakres harmonicznych Wartości harmonicznych Dokładność 0-50% 1 1,5%+6c 0-50% 2-3 7,0%+6c 0-50% 4-21 2,5%+6c 0-50% 22-51 10,0%+10c 50-100% 2-3 nieokr. 50-100% 4-21 2,5%+6c 50-100% 22-51 10,0%+10c 100-450% 2-3 nieokr. 100-450% 4-21 7,0%+6c 100-450% 22-51 nieokr. -
-
- Wskazanie THD%-F: współczynnik definiowany jako stosunek sumarycznej rzeczywistej wartości skutecznej wszystkich harmonicznych do rzeczywistej wartości skutecznej odpowiadającej częstotliwości podstawowej
-
- Pomiar Mocy+
Zakres Współczynnik mocy-PF Harmoniczne Dokładność 0-600kVA 0,99-0,10 1-10 2,0%+6c 0-600kVA 0,99-0,10 11-45 3,5%+6c 0-600kVA 0,99-0,10 46-51 5,5%+6c 0-600kW/kVAR 0,98-0,70 1-10 2,0%+6c 0-600kW/kVAR 0,98-0,70 11-25 3,5%+6c 0-600kW/kVAR 0,98-0,70 26-45 4,5%+6c 0-600kW/kVAR 0,98-0,70 46-51 10,0%+6c 0-600kW/kVAR 0,70-0,50 1-10 3,0%+6c 0-600kW/kVAR 0,70-0,50 11-25 3,5%+6c 0-600kW/kVAR 0,70-0,50 26-45 4,5%+6c 0-600kW/kVAR 0,70-0,50 46-51 10,0%+6c 0-600kW/kVAR 0,50-0,30 1-45 4,5%+6c 0-600kW/kVAR 0,50-0,30 46-51 10,0%+6c 0-600kW/kVAR 0,30-0,20 1-45 10,0%+6c 0-600kW/kVAR 0,30-0,20 46-51 15,0%+6c - Współczynnik Mocy PF – Dokładności+
Zakres-PF Zakres harmonicznych Dokładność 0,10-0,99 1-21 3c 0,10-0,99 22-51 5c -
- Sygnalizacja A-lags-V
- Określona przy częstotliwości 50/60Hz dla harmonicznej podstawowej i ACV>90V, ACA>9A oraz PF<0,95
- Symbol A-lags-V na wyświetlaczu sygnalizuje, że mierzony obwód ma charakter indukcyjny lub napięcie V wyprzedza prąd A (kąt przesunięcia fazowego posiada wartość dodatnią)
- Sygnalizacja A-lags-V
- Cechy szczególne i funkcje specjalne
-
- Producent
- Brymen
- Kraj pochodzenia
- Tajwan
- Zgodność z normami
-
- UL61010-1 (druga edycja)
- CSA C22.2 nr 61010-1-92
- UL61010-2-032
- PN-EN61010-1 (druga edycja)
- IEC61010-1 (druga edycja)
- PN-EN61010-2-032
- UL3111-2-032
- Kat. III 600V AC/DC
- IEC61010-2-032
-
- Kompatybilność elektromagnetyczna
- PN-EN61326
- PN-EN55022
- PN-EN61000-3-2
- PN-EN61000-3-3
- PN-EN61000-4-11
- PN-EN61000-4-8
- PN-EN61000-4-6
- PN-EN61000-4-5
- PN-EN61000-4-2
- PN-EN61000-4-4
- PN-EN61000-4-3
- Certyfikaty
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- 89/336/EEC
- CENELEC 73/23/EEC
- Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
- Oznakowanie CE (bezpieczeństwo i/lub EMC)
- Ochrona przeciwprzepięciowa
- 6,5kV (1,2/50μs SURGE)
- Producent
-
- DANE OGÓLNE
- Wyświetlacz
-
- Wyświetlacz LCD
- ACV, DCV: max 6000, Moc, R, Hz: max 9999, ACA: max 4000
- Wyświetlacz podwójny
- Próbkowanie:
- 2 razy/s
- Hz: 1 raz/s
- 2 razy/s
- Wskazanie polaryzacji
- automatyczne, wskazanie ujemnej polaryzacji (-)
- Podświetlenie wyświetlacza / skali
- Wyświetlacz LCD
-
- Zasilanie
- Bateryjne
- baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03)
- 2 szt.
- Sygnalizacja wyczerpania baterii
- poniżej napięcia ok. 2,4V
- baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03)
- Automatyczne wyłączenie zasilania
- po 30 min. bezczynności
- Bateryjne
- Warunki pracy:
- 0°C÷40°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
- Warunki przechowywania:
- -20°C÷60°C, wilgotność względna RH<80%
- Maksymalna wysokość pracy:
- 2000m n.p.m.
- Stopień zanieczyszcz. środow. naturalnego
- 2
- Wymiary i masa+
Wys. (Dł.) [mm] Szer. [mm] Głęb. [mm] Masa [g] 224 78 40 224g
- Wyświetlacz
- Wyposażenie standardowe
- Przewody pomiarowe (para)
- Pokrowiec
- Komplet baterii
- Instrukcja obsługi
- Wyposażenie opcjonalne
- Kit BRUA-13X – interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
- Interfejs RS-232 do komunikacji z komputerem
- BR157: interfejs do komunikacji RS-232 + oprogramowanie
