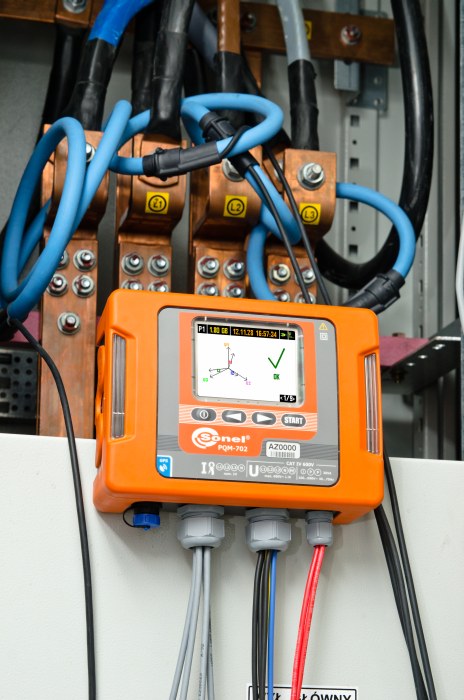

Analizator jakości zasilania PQM-702

Analizator jakości zasilania PQM-702

16500,00
13414,63  netto
Kategoria: analizatory jakości i energii
Producent: Sonel

ze świadectwem wzorcowania

- +
Dodaj do listy życzeń
SKU: WMPLPQM702 Kategoria:

Analizator jakości zasilania PQM-702 jest zaawansowanym technicznie produktem umożliwiającym wszechstronny pomiar, analizę i rejestrację parametrów sieci energetycznych 50/60 Hz oraz jakość energii elektrycznej zgodnie z europejską normą EN 50160 oraz Rozporządzeniem Ministra Gospodarki z dnia 4 maja 2007 r. w sprawie szczegółowych warunków funkcjonowania systemu elektroenergetycznego.PQM-702 jest rozwinięciem i kontynuacją uznanej rodziny analizatorów linii PQM-701.

Adresowany do bardzo szerokiego grona użytkowników, którzy potrzebują kontrolować jakość energii elektrycznej przy użyciu urządzenia przenośnego, spełnia standardy wieloarkuszowej normy IEC 61000 dla analizatorów klasy A. Dotyczy to niepewności pomiarowych, metod pomiarowych oraz synchronizacji czasu z sygnałem wzorcowym. Ostatni warunek zapewniony jest dzięki wbudowanemu modułowi GPS z wewnętrzną anteną. W przypadku instalowania analizatora wewnątrz pomieszczeń można zastosować dodatkową antenę z przewodem o długości 10 m. Po umieszczeniu anteny na zewnątrz, sygnał GPS będzie bez problemu osiągalny i wykorzystywany do synchronizacji wewnętrznego zegara.

Analizator, można wykorzystać praktycznie we wszystkich rodzajach sieci o napięciach znamionowych od 110 V do 760 V w sposób bezpośredni lub pośredni poprzez przekładniki. Może on pracować w sieciach:

  • jednofazowych,
  • dwufazowych ze wspólnym przewodem N,
  • trójfazowych gwiazdowych z i bez przewodu N
  • trójfazowych o układzie trójkąta,
  • stałego napięcia.

Dzięki temu PQM-702 może znaleźć zastosowanie w obszarze energetyki zawodowej i służb utrzymania ruchu w zakładach przemysłowych, jak również wśród osób prowadzących działalność usługową w zakresie analizy sieci.

Program do obsługi Analizatorów serii PQM – Sonel Analiza

Artykuły prasowe:

Dane techniczne

Parametry mierzone:

  • Napięcia L1, L2, L3, N-PE (pięć wejść pomiarowych),
    – wartości średnie, minimalne i maksymalne, chwilowe w zakresie do 760 V, możliwość współpracy z przekładnikami napięciowymi,

  • Prądy L1, L2, L3, N (cztery wejścia pomiarowe)
    – wartości średnie, minimalne i maksymalne, chwilowe, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów
    prądowych),możliwość współpracy z przekładnikami prądowymi,
  • Współczynniki szczytu dla prądu (CFI) i napięcia (CFU),
  • Częstotliwość w zakresie 40Hz – 70Hz,
  • Moc czynna (P), bierna (Q), odkształcenia (D), pozorna (S) wraz z określeniem charakteru mocy biernej (pojemnościowa, indukcyjna),
  • Rejestracja mocy:
    – Metoda Budeanu,
    – IEEE 1459,
  • Energia czynna (E ), bierna (E ), pozorna (E ), P q S
  • Współczynnik mocy (Power Factor), cosφ, tgφ,
  • Współczynnik K (przeciążenie transformatora spowodowane harmonicznymi),
  • Harmoniczne do 50-tej w napięciu i prądzie,
  • Interharmoniczne mierzone jako grupy,
  • Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia,
  • Wskaznik krótkookresowego (PST ) oraz długookresowego (PLT ) migotania światła (spełnione wymogi EN 61000-4-15 klasa A),
  • Asymetria napięć (spełnione wymogi EN 61000-4-30 klasa A) i prądów,
  • Rejestracja zdarzeń dla prądu i napięcia wraz z oscylogramami (do 1 s) oraz wyresy RMS 10 ms z maksymalnym czasem rejestracji 5 s,
  • Rejestracja oscylogramów prądu i napięcia po każdym okresie uśredniania.
  • Wszystkie parametry rejestrowane zgodnie z klasą A normy EN 61000-4-30.

Przyrząd przewidziany jest do pracy w sieciach:

  • o częstotliwości znamionowej 50/60 Hz.
  • o napięciach znamionowych:
     64/110 V; 110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V; 400/690 V,
  • prądu stałego

Układy obsługiwanych sieci:

  • jednofazowy,
  • dwufazowy ze wspólnym N,
  • trójfazowy gwiazda z i bez przewodu N,
  • trójfazowy trójkąt.

Warunki środowiskowe:

  • zakres temperatur pracy: -20oC…+55oC,
  • zakres temperatur przechowywania: -30oC…+60oC,
  • wilgotność: 10…90% z możliwą kondensacją,
  • szczelność: IP 65.

Parametry analizatora:

Parametr Zakres pomiarowy Maks. rozdzielczość Błąd podstawowy
Napięcie
przemienne
(TRMS)
0,0…760,0 V 0,01 % Un ±0,1% Un

Współczynnik
szczytu
(Crest
Factor)

Napięcie 1,00…10,00
(≤1,65 dla napięcia 690 V)
0,01 ±5%
Prąd 1,00…10,00 (≤3,6 Inom) 0,01 ± 5% w.m.
Prąd
przemienny
TRMS
w zależności
od cęgów*
0,01 % zakresu
nominalnego
±0,1% zakresu nominalnego
(błąd nie uwzględnia błędu cęgów)
Częstotliwość 40,00…70,00 Hz 0,01Hz ±0,01 Hz
Moc czynna,
bierna, pozorna
i odkształcenia
w zależności
od konfiguracji
(przekładniki, cęgi)
do czterech
miejsc po przecinku
w zależności
od konfiguracji
(przekładniki, cęgi)
Energia czynna,
bierna i pozorna
w zależności
od konfiguracji
(przekładniki, cęgi)
do czterech
miejsc po przecinku
jak błąd mocy
Cosφ
i współczynnik mocy (PF)
0,00…1,00 0,01 ±0,03
Tgφ 0,00…10,00 0,01 zależy od błędu
mocy czynnej
i biernej
Harmoniczne Napięcie taki sam
jak napięcia
przemiennego
True RMS
taka sama
jak napięcia
przemiennego
True RMS
±5% Uh
dla Uh ≥ 1% Un
±0,05% Un
dla Uh < 1% Un

Prąd taki sam
jak prądu
przemiennego
True RMS
taka sama
jak prądu
przemiennego
True RMS
± 5% Ih
dla Ih ≥ 3% In
± 0,15% In
dla Ih < 3% In
THD Napięcie 0,0..100,0%
(względem wartości skutecznej)
0,1% ±5%
Prąd ±5%
Moc czynna
i bierna
harmonicznych
w zależności od konfiguracji
(przekładniki, cęgi)
zależna od wartości
minimalnych prądu i napięcia
Kąt pomiędzy
harmonicznymi
prądu i napięcia
-180,0…+180,0o 0,1o ±(h x 1o)
Współczynnik K
(K-Factor)
1,0…50,0 0,1 ±10%
Wskaźnik migotania
światła (flicker)
0,20…10,00 0,01 ±5%
Asymetria
napięcia
Napięcie oraz
prąd
0,0…20,0% 0,1% ±0,15%
(błąd bezwzględny)
*Cęgi F-1/F-2/F-3:0..3000A (10000Ap-p) *Cęgi C-4: 0..1000A (3600Ap-p)*Cęgi C-5: 0..1000A (3600Ap-p)*Cęgi C-6: 0..10A (36Ap-p) (bez przekładników pradowych) *Cęgi C-7: 0…100 A (360 Ap-p )
